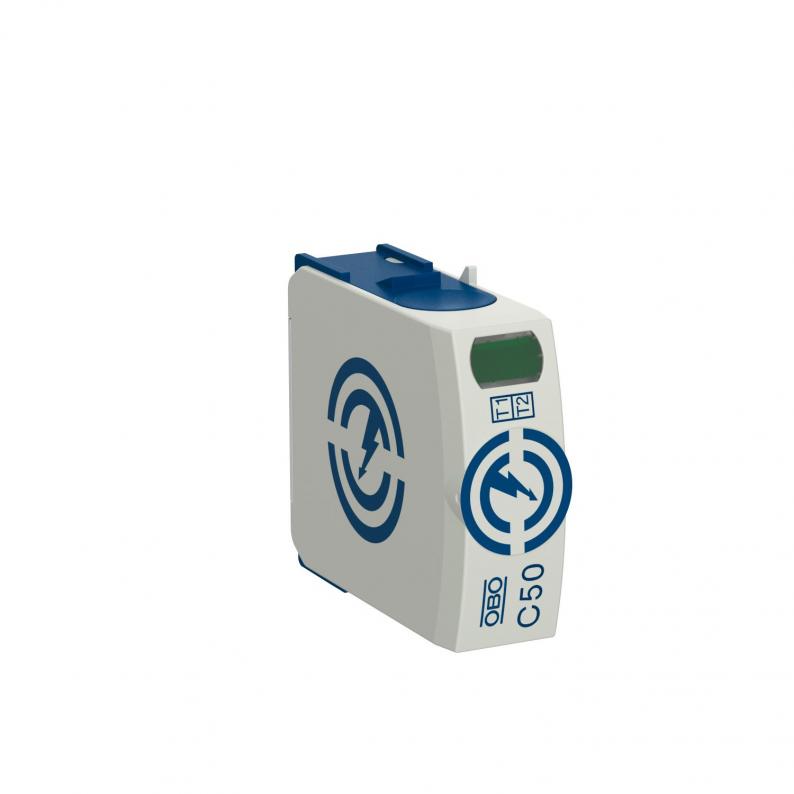

Oberteil NPE-C50
Art.Nr. 5095609 | EAN 4012196337620
Art.Nr. / Typ
5095609 / C50-0-255
Schutzart
IP20
Ausführung der Pole
N/PE
Höchste Dauerspannung AC
255 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Oberteil NPE, Blitzstrom-Kombiableiter Typ 1+2
• Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis zu 50kA (10/350) gesamt
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
* Komplett = Ober- und Unterteil
• Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis zu 50kA (10/350) gesamt
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
* Komplett = Ober- und Unterteil
Technische Daten
Technische Daten
| Ausblasend | nein |
|---|---|
| Ausführung der Pole | N/PE |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Blitzstoßstrom (10/350) [gesamt] | 50 kA |
| Dimension | 255V |
| Drehmoment | 4 Nm |
| Fernsignalisierung | nein |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Höchste Dauerspannung AC | 255 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 1,5 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 16 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 16 AWG |
| Maximaler Ableitstoßstrom (8/20 μs) [N-PE] | 80 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 50 kA |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 1 |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| TOV-Spannung [N-PE] - withstand mode - 200 ms | 1200 V |
| Zulassungen | VDE |
Abmessungen
| Mindestabstand | 1,5 mm |
|---|
Anschlussmöglichkeiten
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
|---|---|
| SPD nach UL 1449 | Type 4 |
