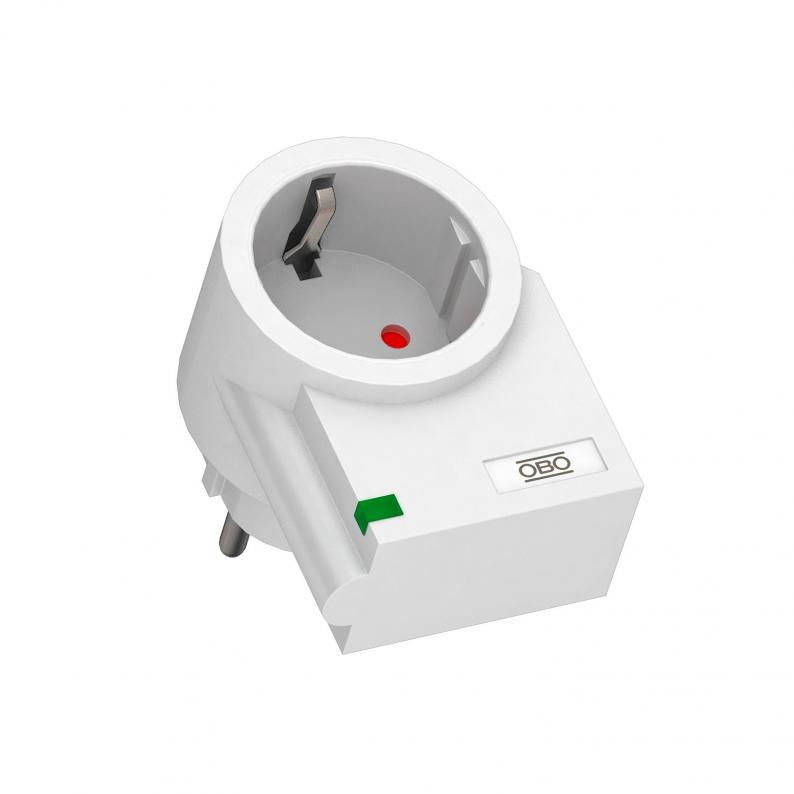

Netzfeinschutz FC-D für Schutzkontaktsteckdose

…

Art.Nr. 5092800 | EAN 4012195035053

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5092800 / FC-D

Länderversion

kl. VKE: 1 Stück

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Überspannungsschutzgerät Typ 3 nach EN 61643-11
zum Einsatz an Schutzkontaktsteckdosen.

• Zwischenstecker
• Abtrennvorrichtung und Funktionsanzeige
• mit erhöhtem Berührungsschutz

Technische Daten

Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung	Schuko
Betriebstemperatur max.	75 °C
Betriebstemperatur min.	-25 °C
Dimension	230V
Farbe	reinweiß; RAL 9010
Fernmeldekontakt	nein
Fernsignalisierung	nein
Höchste Dauerspannung	275 V
Höchste Dauerspannung AC	275 V
Integrierte Vorsicherung	nein
Länderversion	D
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
LPZ	2→3
Maximale Vorsicherung	16 A
Maximaler Ableitstoßstrom (8/20 μs)	8 kA
Montageart	Wandsteckdose
Nennableitstoßstrom	3 kA
Nennableitstoßstrom (8/20 µs)	3 kA
Nennlaststrom	16 A
Nennlaststrom (Ein- / Ausgangsklemme)	16 A
Nennspannung	230 V
Nennspannung AC (50 / 60 Hz)	230 V
Prüfklasse Typ 2	nein
Prüfklasse Typ 3	ja
Schutzart	IP20
Schutzpegel	<1,5 kV
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 3
SPD nach IEC 61643-1	class III
Temperatureinsatzbereich max.	75 °C
Temperatureinsatzbereich min.	-25 °C

Abmessungen

Breite	55 mm
Höhe	75 mm
Länge	78,3 mm

Anschlussmöglichkeiten

Max. netzseitiger Überstromschutz	16 A
Schutzpegel [L-N]	≤1,5
