Multifunktionsverbinder FS
Art.Nr. 6225712 | EAN 4012196443253
Art.Nr. / Typ
Maß B
Breite
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Höhe
60 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

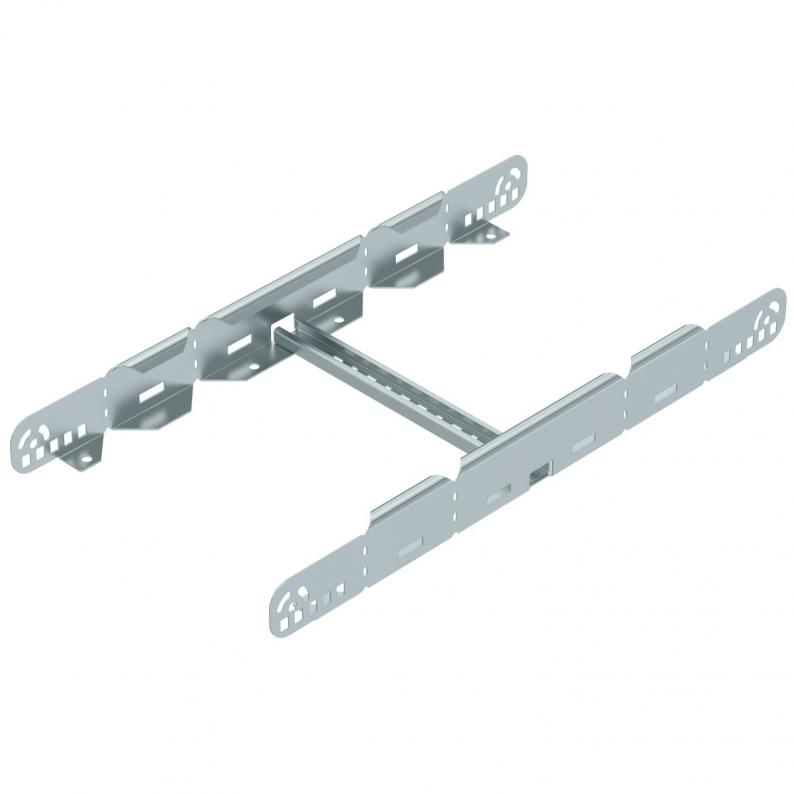

Multifunktionsverbinder zur Verbindung von Kabelleitern mit der Seitenhöhe 60mm. Es können symmetrische und asymmetrische Reduzierungen, stufenlose Bögen von 0-60° und Anbauabzweige erstellt werden.
Technische Daten
Technische Daten
| Ausführung | Längs- und Winkelverbinder |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 60x300 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | nein |
| Geeignet für Kabeltragsystembreite max. | 300 mm |
| Geeignet für Kabeltragsystembreite min. | 300 mm |
| Geeignet für Kabeltragsystemhöhe | 60 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | Schraubverbinder |
| Werkstoff | Stahl |

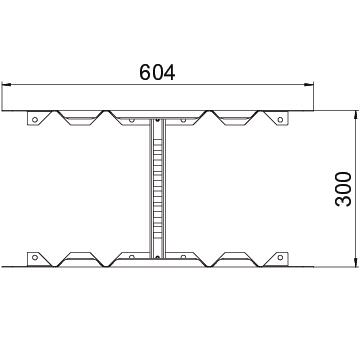

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 604 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Blechstärke
Werkstoff
Maß B
Breite
Oberfläche
Höhe
Art.Nr.
LMFV 620 FS
1,5 mm
Stahl
200 mm
200 mm
bandverzinkt
60 mm
6225710
LMFV 630 FS
1,5 mm
Stahl
300 mm
300 mm
bandverzinkt
60 mm
6225712
LMFV 640 FS
1,5 mm
Stahl
400 mm
400 mm
bandverzinkt
60 mm
6225714
LMFV 650 FS
1,5 mm
Stahl
500 mm
500 mm
bandverzinkt
60 mm
6225716
LMFV 660 FS
1,5 mm
Stahl
600 mm
600 mm
bandverzinkt
60 mm
6225718
Maß B
Breite
LMFV 620 FS
Art.Nr.
6225710
Blechstärke
1,5 mm
Werkstoff
Stahl
Maß B
200 mm
Breite
200 mm
Oberfläche
bandverzinkt
Höhe
60 mm
LMFV 630 FS
Art.Nr.
6225712
Maß B
300 mm
Oberfläche
bandverzinkt
Breite
300 mm
Blechstärke
1,5 mm
Höhe
60 mm
Werkstoff
Stahl
LMFV 640 FS
Art.Nr.
6225714
Oberfläche
bandverzinkt
Höhe
60 mm
Maß B
400 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
400 mm
LMFV 650 FS
Art.Nr.
6225716
Maß B
500 mm
Höhe
60 mm
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
500 mm
LMFV 660 FS
Art.Nr.
6225718
Blechstärke
1,5 mm
Höhe
60 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
600 mm
Maß B
600 mm
