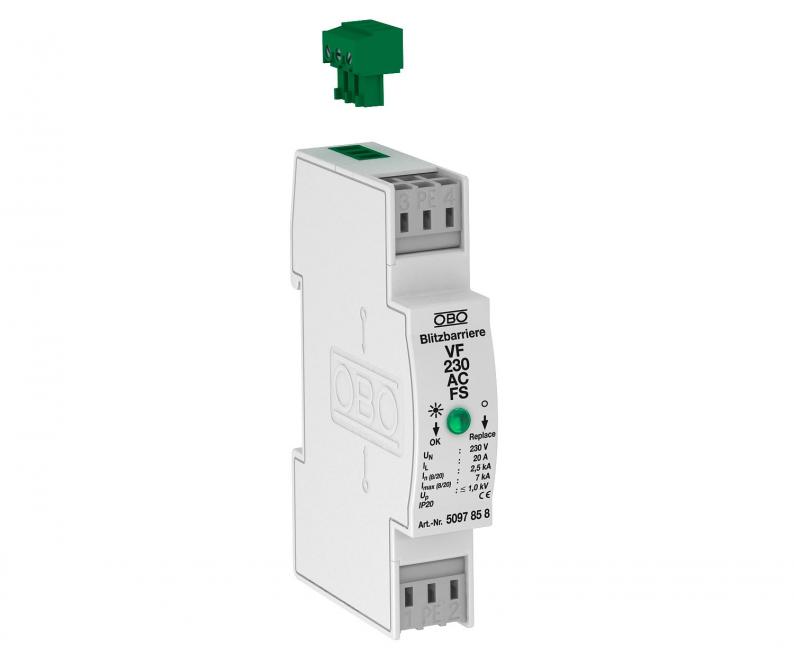

MSR-Schutz für 2-polige Stromversorgung mit Fernsignalisierung 230 V AC
MSR-Schutz für 2-polige Stromversorgung mit Fernsignalisierung 230 V AC
Art.Nr. 5097858 | EAN 4012195578215
Art.Nr. / Typ
5097858 / VF230-AC-FS
Schutzart
IP20
Höchste Dauerspannung AC
255 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11 mit Fernsignalisierung
• Mit Fernsignalisierung potentialfreiem Wechslerkontakt, zur Funktionsüberwachung
• Geeignet für AC Wechselspannungs-Systeme
• Mit optischer Funktionsanzeige
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
• Y-Schaltung
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
• Mit Fernsignalisierung potentialfreiem Wechslerkontakt, zur Funktionsüberwachung
• Geeignet für AC Wechselspannungs-Systeme
• Mit optischer Funktionsanzeige
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
• Y-Schaltung
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 230V AC |
| Explosionsgeprüfte Ausführung | nein |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 255 V |
| Leiterquerschnitt flexibel (feindrähtig) min. | 2,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2,5 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung AC |
| LPZ | 2→3 |
| Maximaler Ableitstoßstrom (8/20 μs) | 7 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 2,5 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 20 A |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Polzahl | 3 |
| Prüfklasse Typ 3 | ja |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | <1060 V |
| Schutzpegel Ader - Erde | <1400 V |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 3 |
| SPD nach IEC 61643-1 | class III |
Anschlussmöglichkeiten
| FM-Kontakte | Wechsler |
|---|---|
| Gemeinsamer Schutzpegel [L-PE] | 1500 kV |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 0,14 mm² |
| Schutzpegel [L-N] | ≤1000 |
