MSR-Schutz für 2-polige Stromversorgung mit Fernsignalisierung 12 V AC/DC
Art.Nr. 5097454 | EAN 4012195736561
Art.Nr. / Typ
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Ausführung der Pole
2
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11 mit Fernsignalisierung
• mit Fernsignalisierung: potentialfreier Wechslerkontakt
• Geeignet für Gleich- und Wechselspannungs-Systeme
• Mit optischer Funktionsanzeige
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
• Y-Schaltung
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
• mit Fernsignalisierung: potentialfreier Wechslerkontakt
• Geeignet für Gleich- und Wechselspannungs-Systeme
• Mit optischer Funktionsanzeige
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
• Y-Schaltung
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung der Pole | 2 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 12V |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 13,5 V |
| Höchste Dauerspannung DC | 18 V |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2,5 mm² |
| LPZ | 2→3 |
| Maximale Vorsicherung | 20 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 2 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 0,7 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 20 A |
| Nennspannung AC (50 / 60 Hz) | 12 V |
| Netzform | sonstige |
| Polzahl | 3 |
| Prüfklasse Typ 3 | ja |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | <110 V |
| Schutzpegel Ader - Erde | <1200 V |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 3 |
| SPD nach IEC 61643-1 | class III |
Anschlussmöglichkeiten
| FM-Kontakte | Wechsler |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 0,14 mm² |
| Max. netzseitiger Überstromschutz | 20 |
| Schutzpegel [L-N] | 0,11 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Höchste Dauerspannung AC
Ausführung der Pole
Höchste Dauerspannung DC
Schutzart
Art.Nr.
VF12-AC/DC-FS
13,5 V
2
18 V
IP20
5097454

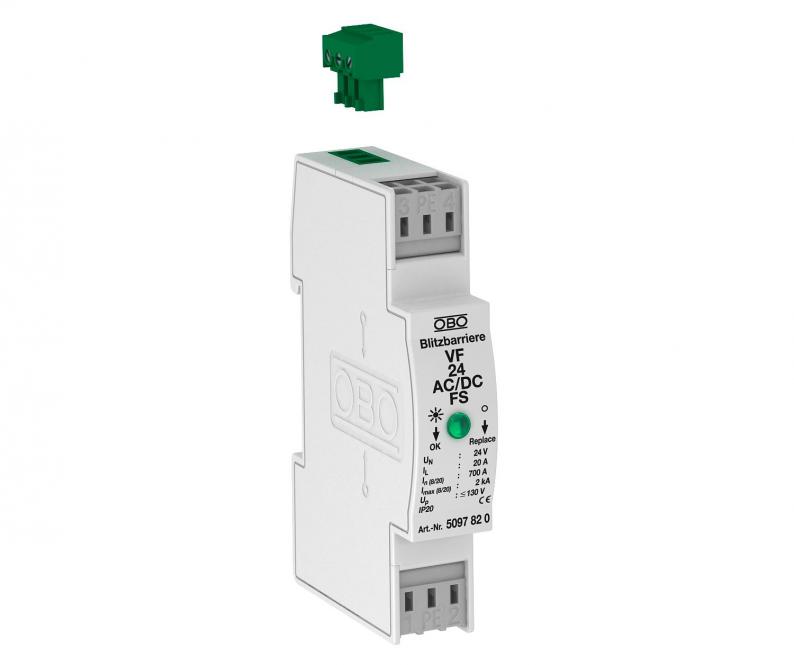

VF24-AC/DC-FS
34 V
2
46 V
IP20
5097820
VF48-AC/DC-FS
60 V
2
80 V
IP20
5097822
Höchste Dauerspannung AC
Höchste Dauerspannung DC
VF12-AC/DC-FS
Art.Nr.
5097454
Höchste Dauerspannung AC
13,5 V
Ausführung der Pole
2
Höchste Dauerspannung DC
18 V
Schutzart
IP20
VF24-AC/DC-FS
Art.Nr.
5097820
Höchste Dauerspannung AC
34 V
Höchste Dauerspannung DC
46 V
Schutzart
IP20
Ausführung der Pole
2
VF48-AC/DC-FS
Art.Nr.
5097822
Höchste Dauerspannung DC
80 V
Höchste Dauerspannung AC
60 V
Ausführung der Pole
2
Schutzart
IP20
