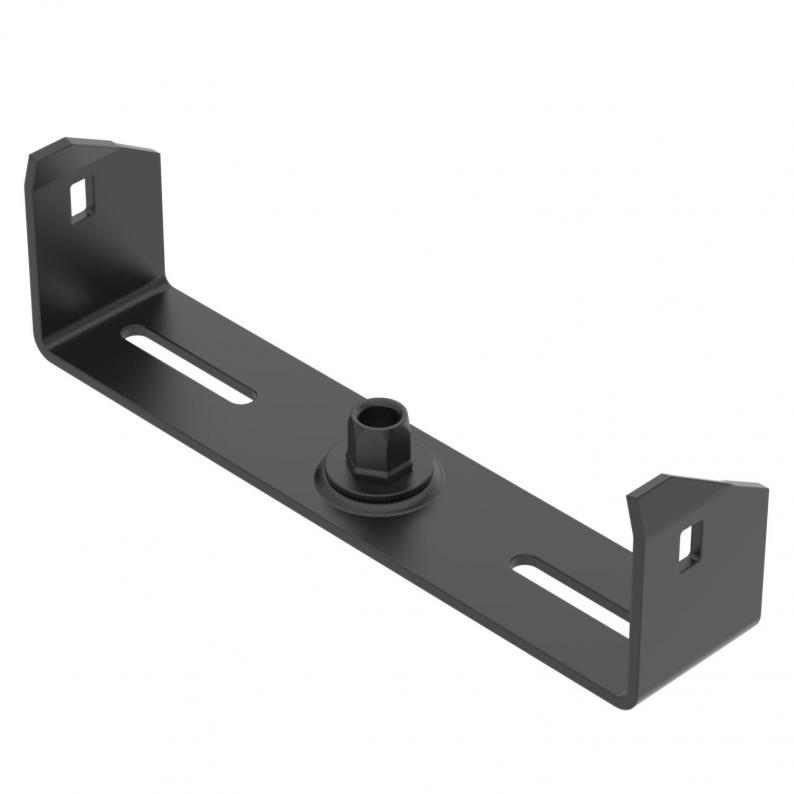

Mittenabhängung Kabelrinne Seitenhöhe 60, schwarz
Mittenabhängung Kabelrinne Seitenhöhe 60, schwarz
Art.Nr. 6358742 | EAN 4012197445041
Art.Nr. / Typ
Maß B
Lochdurchmesser
Breite
Höhe
für Breite max.
Länge
40 mm
Farbe
tiefschwarz; RAL 9005
kl. VKE: 1 Stück
1Stück
Beschreibung
Mittenabhängung für Kabelrinnen mit eingerolltem Seitenholm in der Seitenhöhe 60 mm. Schwarz beschichtet.
Technische Daten
Technische Daten
| Ausführung | eingehängt |
|---|---|
| Dimension | B200mm |
| F in kN | 0,2 kN |
| Farbe | tiefschwarz; RAL 9005 |
| für Breite max. | 200 mm |
| für Breite min. | 200 |
| Geeignet für Gewindestange metrisch | 10 |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Lochdurchmesser | 10,5 mm |
| Oberfläche | PES135 - Polyester |
| Verstellbar | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 57 mm |
| Länge | 40 mm |
| Maß b | 184 mm |
| Maß B | 195 mm |
| Maß B1 | 184 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß B
Lochdurchmesser
Breite
Länge
Farbe
Höhe
für Breite max.
F in kN Decke
Art.Nr.
MAH 60 100 FSKSW
94 mm
10,5 mm
100 mm
40 mm
tiefschwarz; RAL 9005
6358740
MAH 60 200 FSKSW
195 mm
10,5 mm
200 mm
40 mm
tiefschwarz; RAL 9005
6358742
MAH 60 300 FSKSW
295 mm
10,5 mm
300 mm
40 mm
tiefschwarz; RAL 9005
6358744
MAH 60 400 FSKSW
395 mm
10,5 mm
400 mm
40 mm
tiefschwarz; RAL 9005
6358746
AHB 100 FTK SW
11 mm
127 mm
tiefschwarz; RAL 9005
180 mm
100 mm
0,6 kN
6363875
AHB 200 FTK SW
11 mm
231 mm
tiefschwarz; RAL 9005
180 mm
200 mm
0,6 kN
6363877
AHB 300 FTK SW
11 mm
331 mm
tiefschwarz; RAL 9005
180 mm
300 mm
0,35 kN
6363878
AHB 400 FTK SW
11 mm
431 mm
tiefschwarz; RAL 9005
180 mm
400 mm
0,2 kN
6363879
Maß B
Lochdurchmesser
Breite
für Breite max.
F in kN Decke
MAH 60 100 FSKSW
Art.Nr.
6358740
Maß B
94 mm
Lochdurchmesser
10,5 mm
Breite
100 mm
Länge
40 mm
Farbe
tiefschwarz; RAL 9005
MAH 60 200 FSKSW
Art.Nr.
6358742
Farbe
tiefschwarz; RAL 9005
Breite
200 mm
Länge
40 mm
Lochdurchmesser
10,5 mm
Maß B
195 mm
MAH 60 300 FSKSW
Art.Nr.
6358744
Länge
40 mm
Maß B
295 mm
Lochdurchmesser
10,5 mm
Farbe
tiefschwarz; RAL 9005
Breite
300 mm
MAH 60 400 FSKSW
Art.Nr.
6358746
Lochdurchmesser
10,5 mm
Maß B
395 mm
Farbe
tiefschwarz; RAL 9005
Länge
40 mm
Breite
400 mm
AHB 100 FTK SW
Art.Nr.
6363875
Breite
127 mm
Höhe
180 mm
für Breite max.
100 mm
Lochdurchmesser
11 mm
F in kN Decke
0,6 kN
Farbe
tiefschwarz; RAL 9005
AHB 200 FTK SW
Art.Nr.
6363877
F in kN Decke
0,6 kN
Lochdurchmesser
11 mm
Höhe
180 mm
für Breite max.
200 mm
Farbe
tiefschwarz; RAL 9005
Breite
231 mm
AHB 300 FTK SW
Art.Nr.
6363878
Farbe
tiefschwarz; RAL 9005
Höhe
180 mm
F in kN Decke
0,35 kN
Lochdurchmesser
11 mm
für Breite max.
300 mm
Breite
331 mm
AHB 400 FTK SW
Art.Nr.
6363879
Farbe
tiefschwarz; RAL 9005
Höhe
180 mm
Lochdurchmesser
11 mm
für Breite max.
400 mm
F in kN Decke
0,2 kN
Breite
431 mm
