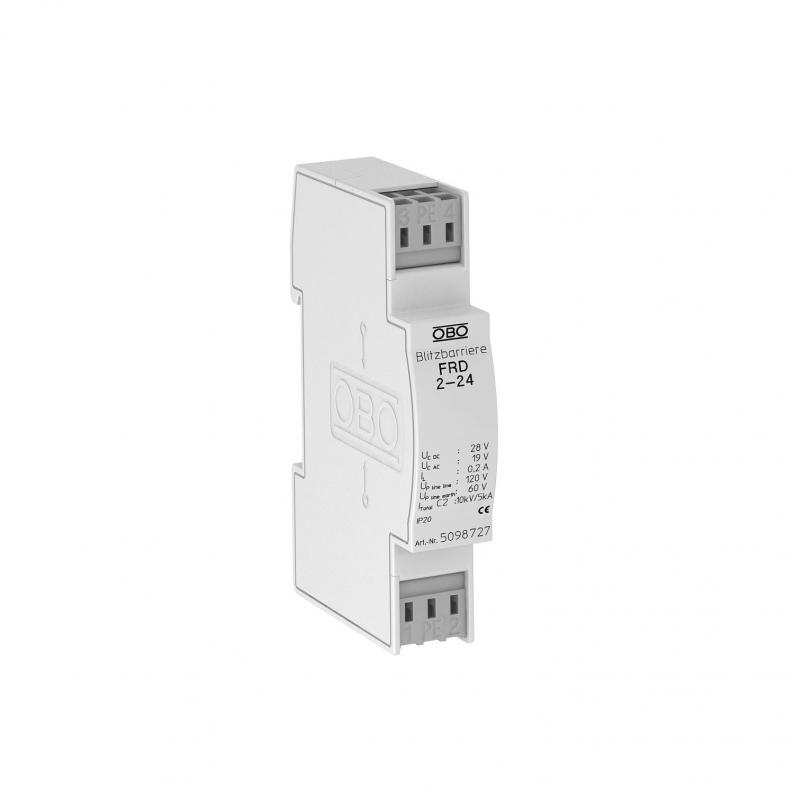

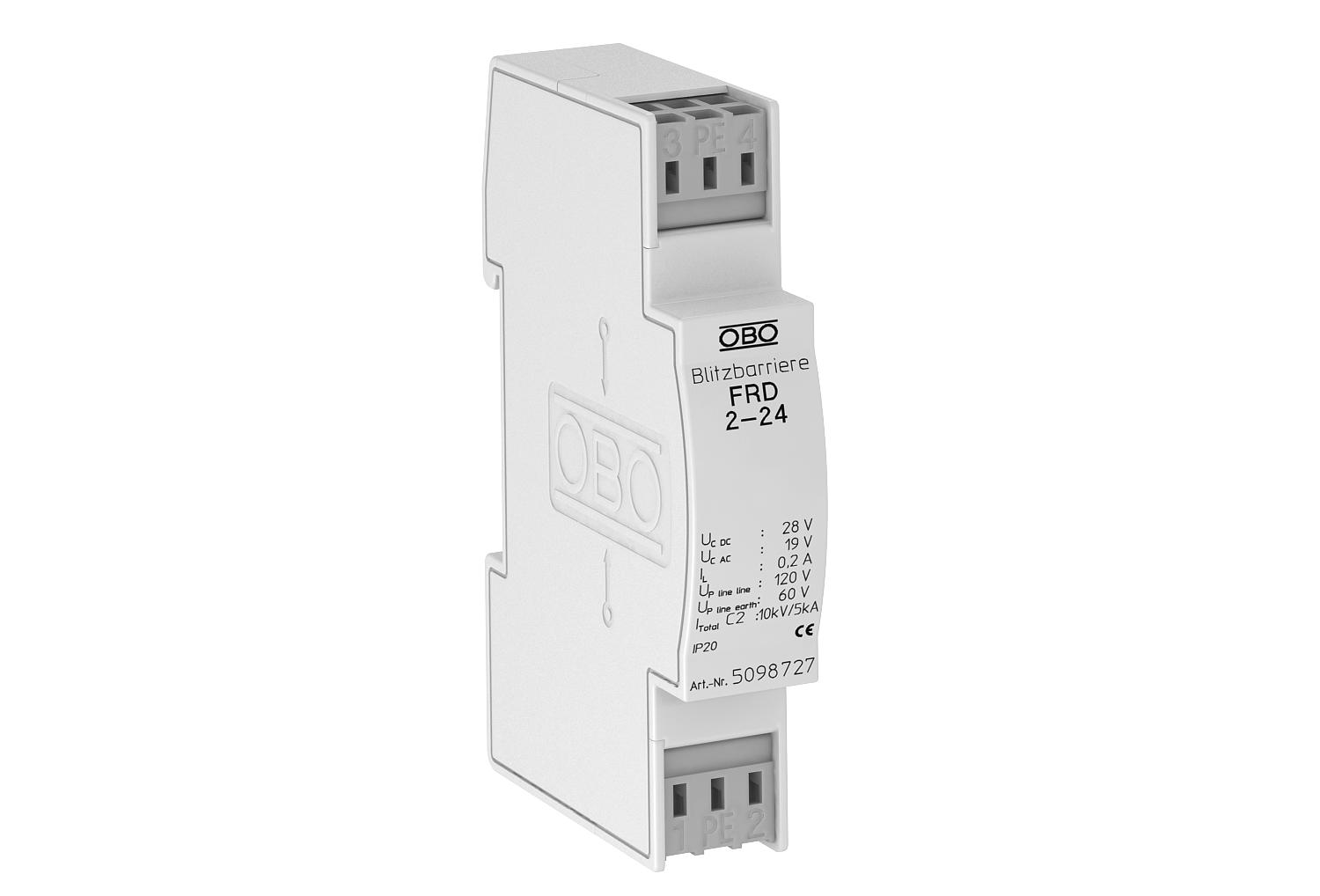

Mittel- und Feinschutz FRD 2 für Doppeladersysteme 24 V
Art.Nr. 5098727 | EAN 4012195578420
Art.Nr. / Typ
5098727 / FRD 2-24
Anzahl Pole
2
Stecksystem
Klemme
Höchste Dauerspannung DC
28 V
Höchste Dauerspannung AC
19 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz für den Einsatz in der Mess-, Steuer- und Regelungstechnik
• Mittel- und Feinschutz
• Standardausführung für Doppeladersysteme
• zweistufige Schutzschaltung
• mit montagefreundlichen, schraublosen Anschlussklemmen
• im platzsparenden 17,5-mm-Rastermaß
• mit ohmscher Entkopplung im Längszweig
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
• Mittel- und Feinschutz
• Standardausführung für Doppeladersysteme
• zweistufige Schutzschaltung
• mit montagefreundlichen, schraublosen Anschlussklemmen
• im platzsparenden 17,5-mm-Rastermaß
• mit ohmscher Entkopplung im Längszweig
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anschlussquerschnitt flexibel max. | 2,5 mm² |
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 2,5 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt starr max. | 2,5 mm² |
| Anschlussquerschnitt starr min. | 0,14 mm² |
| Anzahl Pole | 2 |
| Dimension | 24V AC |
| Einfügedämpfung (Insertion loss) | 3 dB @ 1 MHz dB |
| Erdung über: | Klemme |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (8/20) | 5 kA |
| Höchste Dauerspannung AC | 19 V |
| Höchste Dauerspannung DC | 28 V |
| Isolationswiderstand | >10 MΩ |
| Kapazität (Ader-Ader) | <10 nF |
| Kapazität (Ader-Erde) | <10 nF |
| Kategorie | Typ 2+3 / C2+C1 |
| LPZ | 1→3 |
| Nennableitstoßstrom (8/20 µs) | 2,5 kA |
| Nennlaststrom AC | 0,14 A |
| Nennlaststrom DC | 0,2 A |
| Nennspannung | 24 V |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | nein |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | <120 V |
| Schutzpegel Ader - Erde | <60 V |
| Serienwiderstand pro Ader | 15 Ω ± 10 % |
| SPD nach IEC 61643-21 | Class II+III / C2+C1 |
| Stecksystem | Klemme |
| Stoßstromfestigkeit Ader - Ader | C2: 5 kV / 2,5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 kV / 2,5 kA (8/20µs) |
| Teilungseinheit TE (17,5 mm) | 1 |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
