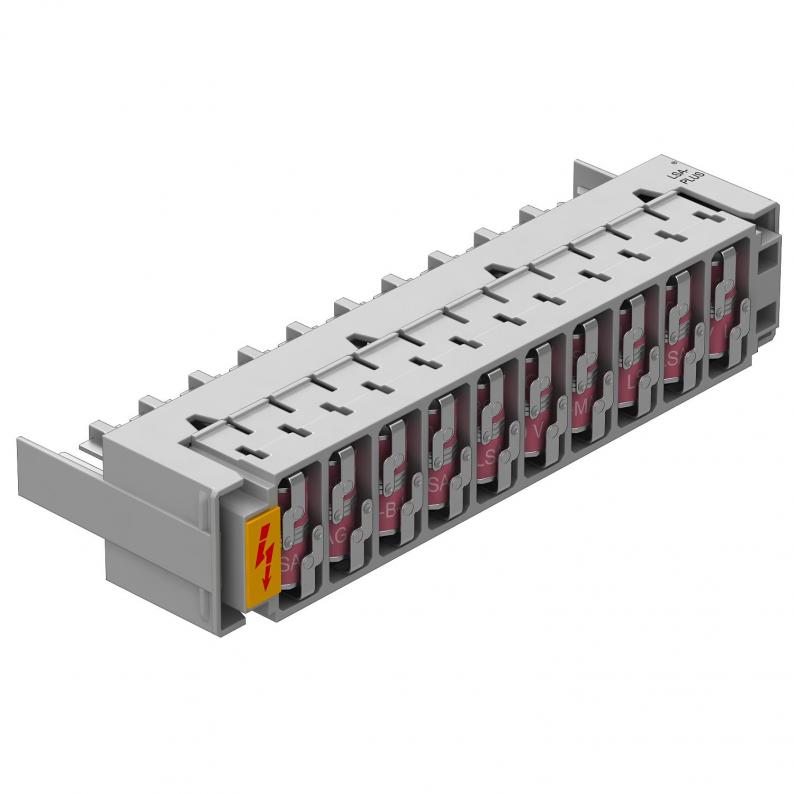

LSA Basisschutzmagazin

…

Art.Nr. 5084020 | EAN 4012195525318

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5084020 / LSA-B-MAG

Anzahl Pole

Höchste Dauerspannung AC

120 V

Stecksystem

sonstige

Höchste Dauerspannung DC

180 V

Ausführung

Basisschutz

kl. VKE: 1 Stück

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

LSA-Basisschutz Magazin zur Verwendung in mehradrigen Datenleitungs-Systemen, MSR-Anlagen sowie Telefonzentralen.

• Basisschutz
• Bestückt mit 20 Gasableitern
• Max. Spannung: 180 V

Anwendung: Direkt auf LSA-Plus Trennleiste- oder Anschluss-Leisten (z.B. OBO LSA-A-LEI (5084 00 8) oder OBO LSA-T-LEI (5084 01 2).
Basisschutzmagazin zum Schutz von 10 Doppeladern.

Technische Daten

Anzahl Pole	20
Ausführung	Basisschutz
Dimension	180V
Gesamt-Ableitstoßstrom (10/350)	1 kA
Gesamt-Ableitstoßstrom (8/20)	10 kA
Höchste Dauerspannung AC	120 V
Höchste Dauerspannung DC	180 V
Impulsstrom	0,5 kA
Isolationswiderstand	> 1 GΩ
Kapazität (Ader-Ader)	< 10 pF
Kapazität (Ader-Erde)	< 10 pF
Kategorie	Typ 1+2 / D1+C2
Leitungsart für Überspannungsschutzgeräte	Telekommunikationsleitung
LPZ	0→2
Nennlaststrom AC	0,7 A
Nennlaststrom DC	1 A
Prüfnorm	IEC 61643-21
Schutzart	IP20
Schutzpegel @ C1	<750 V
SPD nach IEC 61643-21	Class I+II / D1+C2
Stecksystem	sonstige
Stoßstromfestigkeit Ader - Ader	C2: 10 kV / 5 kA (8/20µs)
Stoßstromfestigkeit Ader - Erde	C2: 10 kV / 5 kA (8/20µs)
Temperatureinsatzbereich max.	80 °C
Temperatureinsatzbereich min.	-40 °C
