Konstruktionsklemme bis 20 mm

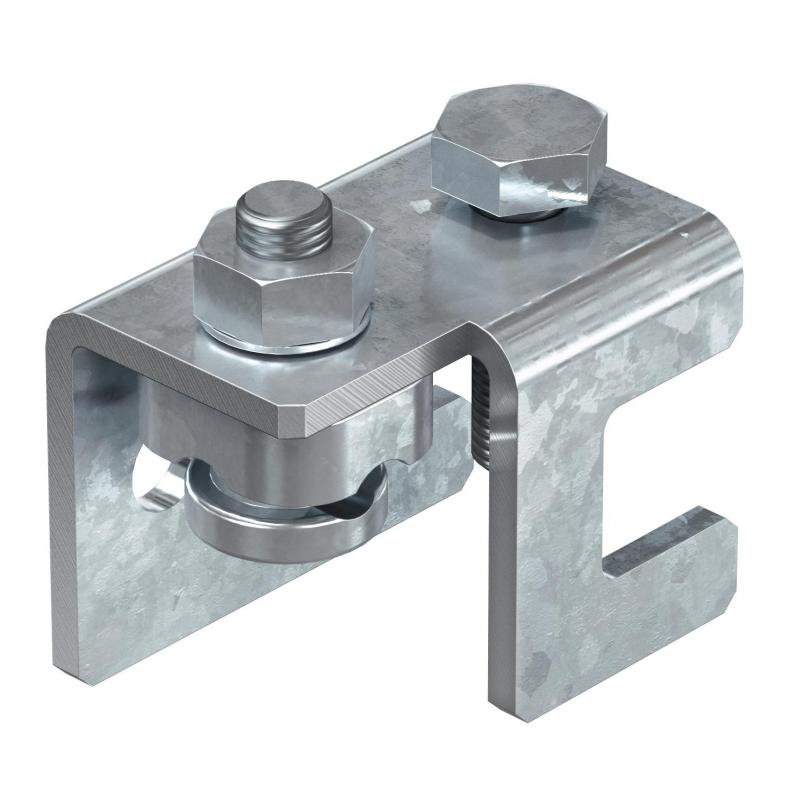

Konstruktionsklemme bis 20 mm
Art.Nr. 5304520 | EAN 4012195503057
Art.Nr. / Typ
5304520 / 5010 20 FT
Passung
Rd 8-10 mm
Klemmbereich max.
20 mm
Klemmbereich min.
4 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
• Montage des Rundleiters senkrecht oder quer zur Konstruktion möglich
• zum Befestigen an Konstruktionen bis zu einer Flanschdicke von 20 mm
• Befestigung an Konstruktionen über eine Sechskantschraube M10
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• zum Befestigen an Konstruktionen bis zu einer Flanschdicke von 20 mm
• Befestigung an Konstruktionen über eine Sechskantschraube M10
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Konstruktionsklemme |
| Blitzstromtragfähigkeit | N/50 kA |
| Dimension | 20mm |
| Geeignet für Verbindung | sonstige |
| Klemmbereich max. | 20 mm |
| Klemmbereich min. | 4 mm |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 8-10 mm |
| Werkstoff | Stahl |
| Zwischenplatte | nein |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Artikelbilder (1)
3D Daten Downloads (2)
Ausführungen
Typ
Passung
Klemmbereich max.
Klemmbereich min.
Art.Nr.
5010 20 FT
Rd 8-10 mm
20 mm
4 mm
5304520
5010 20 FT
Art.Nr.
5304520
Passung
Rd 8-10 mm
Klemmbereich max.
20 mm
Klemmbereich min.
4 mm
