Kombischutzgerät TD-2D-V für VDSL-Systeme

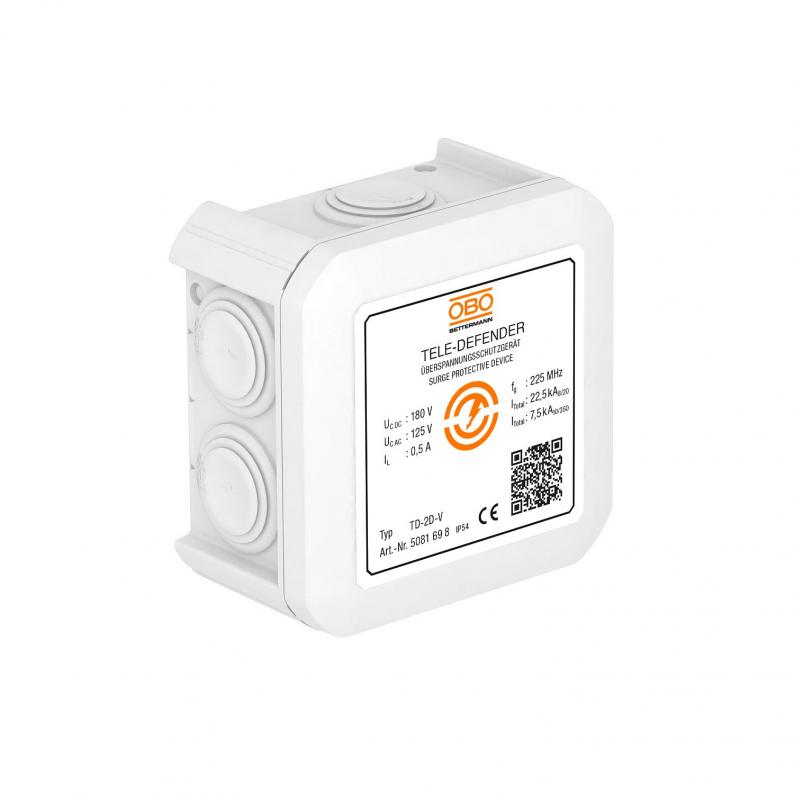

Kombischutzgerät TD-2D-V für VDSL-Systeme
Art.Nr. 5081698 | EAN 4012196427444
Art.Nr. / Typ
5081698 / TD-2D-V
Stecksystem
Klemme
Anzahl Pole
2
Höchste Dauerspannung AC
125 V
Höchste Dauerspannung DC
180 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Datenleitungsschutzgerät für Telekommunikationseinrichtungen
• Geringer Schutzpegel bei hoher Strombelastung
• "Push-In" Klemmen für schnelle Installation
• Bandbreitenoptimiert für sichere Übertragung bis 225 MHz
• Aufputzmontage
Anwendung: Ideal für alle DSL-Systeme, IP-Anschlüsse, ISDN oder analoge
Telekommunikation
• Geringer Schutzpegel bei hoher Strombelastung
• "Push-In" Klemmen für schnelle Installation
• Bandbreitenoptimiert für sichere Übertragung bis 225 MHz
• Aufputzmontage
Anwendung: Ideal für alle DSL-Systeme, IP-Anschlüsse, ISDN oder analoge
Telekommunikation
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anschlussquerschnitt flexibel max. | 1 mm² |
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 1 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt starr max. | 1,5 mm² |
| Anschlussquerschnitt starr min. | 0,08 mm² |
| Anzahl Pole | 2 |
| Dimension | 180V |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | weiß |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | D1: 7,5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 22,5 kA |
| Grenzfrequenz | 225 MHz |
| Höchste Dauerspannung AC | 125 V |
| Höchste Dauerspannung DC | 180 V |
| Impulsstrom | 2,5 kA |
| Isolationswiderstand | >10 MΩ |
| Kapazität (Ader-Ader) | <10 pF |
| Kapazität (Ader-Erde) | <20 pF |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Leitungsart für Überspannungsschutzgeräte | Telekommunikationsleitung |
| LPZ | 0→3 |
| Nennlaststrom AC | 0,35 A |
| Nennlaststrom DC | 0,5 A |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP54 |
| Schutzpegel Ader - Ader | <350 V |
| Schutzpegel Ader - Erde | <600 V |
| Serienwiderstand pro Ader | 2,2 Ω ± 5 % |
| Signalisierung am Gerät | ohne |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Stecksystem | Klemme |
| Stoßstromfestigkeit Ader - Ader | C2: 15 kV / 7,5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 15 kV / 7,5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Werkstoff | Kunststoff |
