Kombischutzgerät für ISDN- und DSL-Systeme

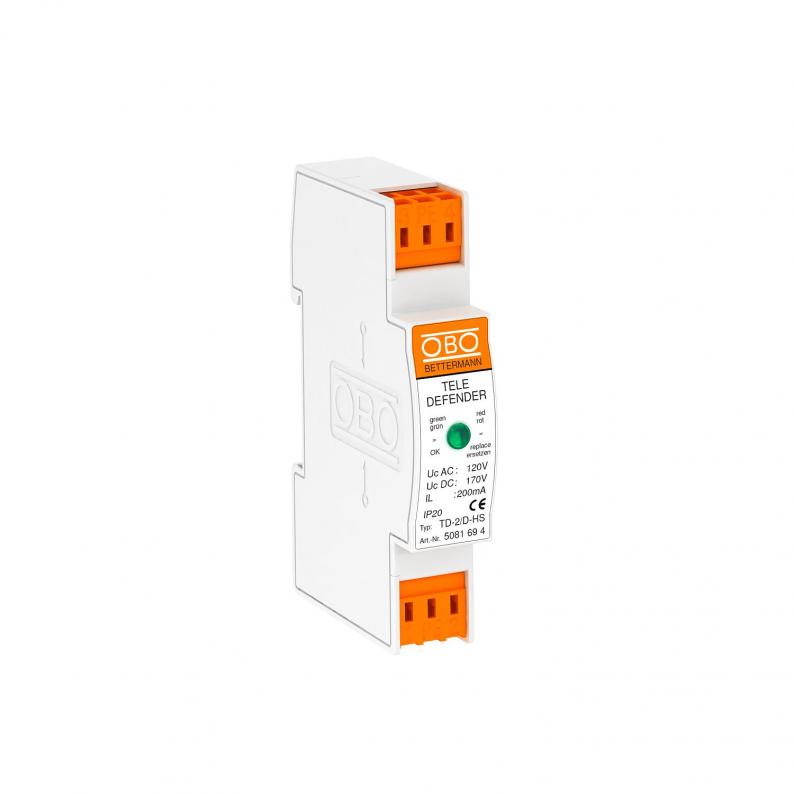

Kombischutzgerät für ISDN- und DSL-Systeme
Art.Nr. 5081694 | EAN 4012196087723
Art.Nr. / Typ
5081694 / TD-2/D-HS
Höchste Dauerspannung AC
120 V
Anzahl Pole
2
Höchste Dauerspannung DC
170 V
Stecksystem
Klemme
kl. VKE: 1 Stück
1Stück
Beschreibung
Datenleitungsschutzgeräte für Telekommunikationseinrichtungen
• Geringer Schutzpegel bei hoher Strombelastung
• Schraubenlose Klemmen bzw. steckbar
• Bandbreitenoptimiert für sichere Übertragung
• Schnelle Montage auf Hutschiene für eine Telefonleitung
• Optische Funktionsanzeige
Anwendung: DSL-Systeme, ISDN oder analoge Telekommunikation
• Geringer Schutzpegel bei hoher Strombelastung
• Schraubenlose Klemmen bzw. steckbar
• Bandbreitenoptimiert für sichere Übertragung
• Schnelle Montage auf Hutschiene für eine Telefonleitung
• Optische Funktionsanzeige
Anwendung: DSL-Systeme, ISDN oder analoge Telekommunikation
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anschlussquerschnitt flexibel max. | 2,5 mm² |
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 2,5 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt starr max. | 2,5 mm² |
| Anschlussquerschnitt starr min. | 0,14 mm² |
| Anzahl Pole | 2 |
| Dimension | 170V |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Erdung über: | Anschlussleitung |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | weiß |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | D1: 5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Grenzfrequenz | 75 MHz |
| Höchste Dauerspannung AC | 120 V |
| Höchste Dauerspannung DC | 170 V |
| Impulsstrom | 2,5 kA |
| Isolationswiderstand | >1 MΩ |
| Kapazität (Ader-Ader) | <50 pF |
| Kapazität (Ader-Erde) | <50 pF |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Leitungsart für Überspannungsschutzgeräte | Telekommunikationsleitung |
| LPZ | 0→3 |
| Nennlaststrom AC | 0,14 A |
| Nennlaststrom DC | 0,2 A |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | nein |
| Schirmung | direkt |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | <300 V |
| Schutzpegel Ader - Erde | <650 V |
| Serienwiderstand pro Ader | 9 Ω ± 10 % |
| Signalisierung am Gerät | optisch |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Stecksystem | Klemme |
| Stoßstromfestigkeit Ader - Ader | C2: 18 kV / 9 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 18 kV / 9 kA (8/20µs) |
| Teilungseinheit TE (17,5 mm) | 1 |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Werkstoff | Kunststoff |
