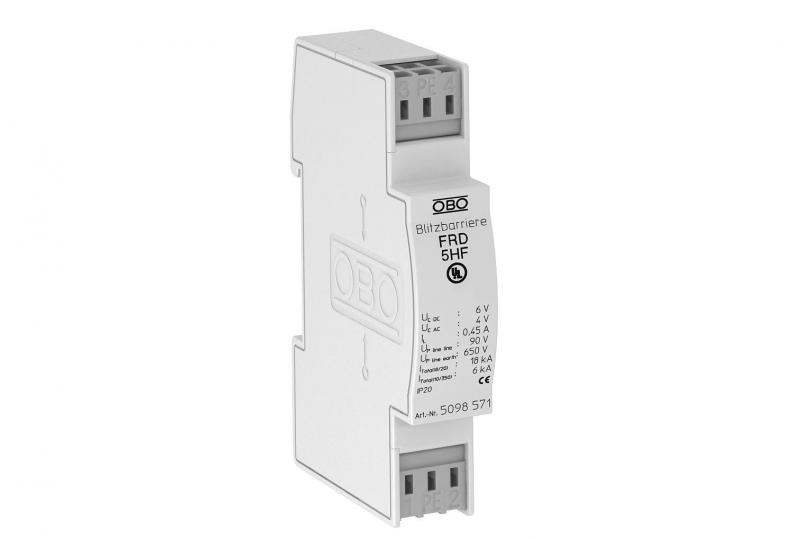

Kombischutz für Doppeladersysteme mit HF-Anwendungen 5 V
Kombischutz für Doppeladersysteme mit HF-Anwendungen 5 V
Art.Nr. 5098571 | EAN 4012195578345
Art.Nr. / Typ
Höchste Dauerspannung DC
Höchste Dauerspannung AC
Stecksystem
Klemme
Anzahl Pole
2
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz für den Einsatz in der Mess-, Steuer- und Regelungstechnik.
• Basis-, Mittel- und Feinschutz
• Zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen
• Hohe Übertragungsfrequenz von bis zu 100 MHz
• Universell für alle Bus- Systeme (z.B. Profibus)
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
• Basis-, Mittel- und Feinschutz
• Zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen
• Hohe Übertragungsfrequenz von bis zu 100 MHz
• Universell für alle Bus- Systeme (z.B. Profibus)
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anschlussquerschnitt flexibel max. | 2,5 mm² |
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 2,5 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt starr max. | 2,5 mm² |
| Anschlussquerschnitt starr min. | 0,14 mm² |
| Anzahl Pole | 2 |
| Dimension | 5V AC |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Erdung über: | Klemme |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | D1: 6 kA |
| Gesamt-Ableitstoßstrom (8/20) | 18 kA |
| Grenzfrequenz | 100 MHz |
| Höchste Dauerspannung AC | 4 V |
| Höchste Dauerspannung DC | 6 V |
| Impulsstrom | 3 kA |
| Isolationswiderstand | >10 MΩ |
| Kapazität (Ader-Ader) | <40 pF |
| Kapazität (Ader-Erde) | <40 pF |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Nennableitstoßstrom (8/20 µs) | 9 kA |
| Nennlaststrom AC | 0,32 A |
| Nennlaststrom DC | 0,45 A |
| Nennspannung | 5 V |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | nein |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | <90 V |
| Schutzpegel Ader - Erde | <650 V |
| Serienwiderstand pro Ader | 2,2 Ω ± 10 % |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Stecksystem | Klemme |
| Stoßstromfestigkeit Ader - Ader | C2: 18 kV / 9 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 18 kV / 9 kA (8/20µs) |
| Teilungseinheit TE (17,5 mm) | 1 |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Zulassungen | UL |
