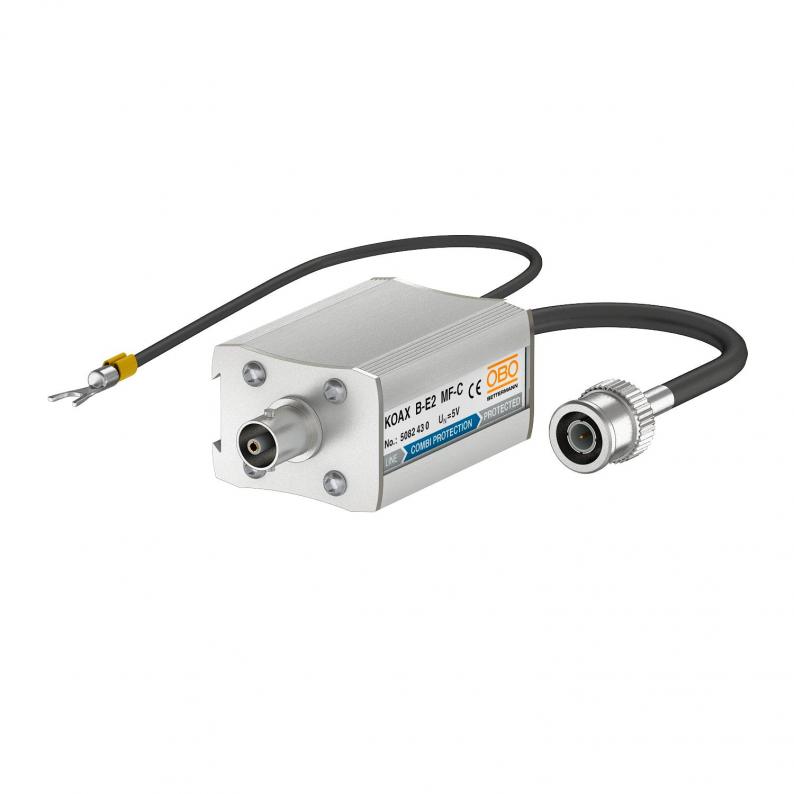

Kombiableiter für 10Base2-/10Base5-Netzwerke
Art.Nr. 5082430 | EAN 4012196415717
Art.Nr. / Typ
Ausführung
Anzahl Pole
1
Höchste Dauerspannung DC
6 V
Stecksystem
BNC
kl. VKE: 1 Stück
1Stück
Beschreibung
Datenleitungsschutzgerät für koaxiale Ethernet-Netzwerksysteme
• im Aluminiumgehäuse
• BNC-Connector m/w
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: Zum Schutz von Videosignalen, Kamera- bzw. CCTV- Anlagen, Cheapernet, 10BASE2, 10BASE5
• im Aluminiumgehäuse
• BNC-Connector für Cheapernet, 10BASE2
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• im Aluminiumgehäuse
• BNC-Connector m/w
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: Zum Schutz von Videosignalen, Kamera- bzw. CCTV- Anlagen, Cheapernet, 10BASE2, 10BASE5
• im Aluminiumgehäuse
• BNC-Connector für Cheapernet, 10BASE2
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
Technische Daten
Technische Daten
| Anzahl Pole | 1 |
|---|---|
| Ausführung | Kombischutz |
| Dimension | 6.2V |
| Einfügedämpfung (Insertion loss) | ≤1,7 dB |
| Erdung über: | Anschlussleitung |
| Gesamt-Ableitstoßstrom (10/350) | 2 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Grenzfrequenz | 68 MHz |
| Höchste Dauerspannung AC | 4,2 V |
| Höchste Dauerspannung DC | 6 V |
| Impulsstrom | 1 kA |
| Isolationswiderstand | >1 GΩ |
| Kapazität (Ader-Ader) | <100 pF |
| Kapazität (Ader-Erde) | <100 pF |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Leitungsart für Überspannungsschutzgeräte | Datenleitung COAX |
| LPZ | 0→3 |
| Nennlaststrom AC | 0,3 A |
| Nennlaststrom DC | 0,2 A |
| Prüfnorm | IEC 61643-21 |
| Rückflussdämpfung | ≥14 dB |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP40 |
| Schutzpegel Ader - Ader | <75 V |
| Schutzpegel Ader - Erde | <600 V |
| Serienwiderstand pro Ader | 4,7 Ω ± 10% |
| Signalisierung am Gerät | ohne |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Stecksystem | BNC |
| Stoßstromfestigkeit Ader - Ader | C2: 10 kV / 5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 10 kV / 5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Wellenwiderstand | 75 Ω |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Anzahl Pole
Ausführung
Höchste Dauerspannung DC
Stecksystem
Art.Nr.
KOAX B-E2 MF-C
1
Kombischutz
6 V
BNC
5082430
KOAX B-E2 MF-F
1
Feinschutz
6 V
BNC
5082432
Ausführung
KOAX B-E2 MF-C
Art.Nr.
5082430
Anzahl Pole
1
Ausführung
Kombischutz
Höchste Dauerspannung DC
6 V
Stecksystem
BNC
KOAX B-E2 MF-F
Art.Nr.
5082432
Stecksystem
BNC
Ausführung
Feinschutz
Anzahl Pole
1
Höchste Dauerspannung DC
6 V
