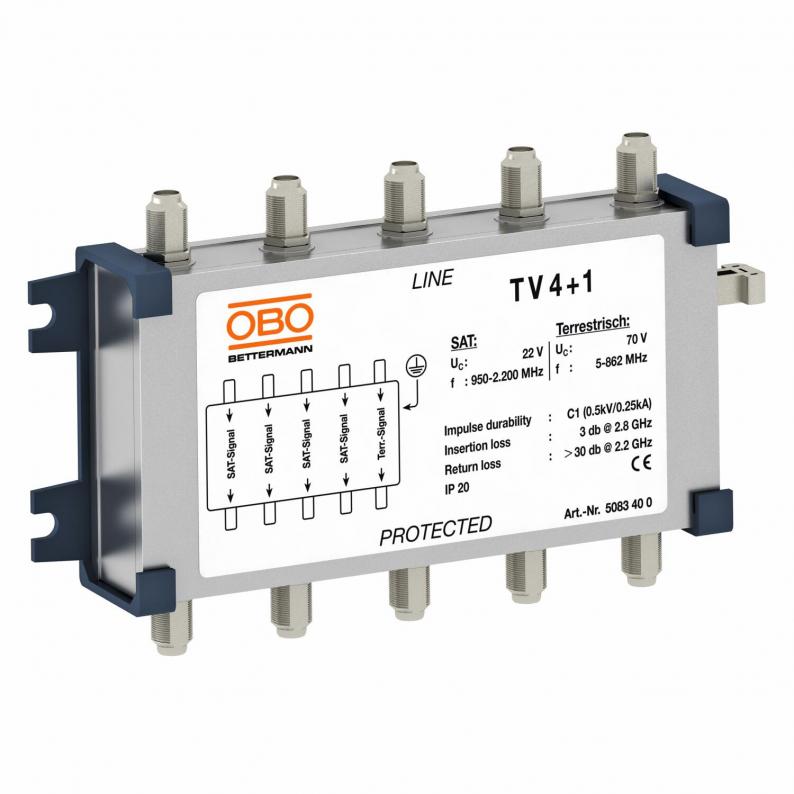

Koaxiales Schutzgerät für SAT- und Kabel-Multiswitch
Koaxiales Schutzgerät für SAT- und Kabel-Multiswitch
Art.Nr. 5083400 | EAN 4012195022978
Art.Nr. / Typ
5083400 / TV 4+1
Stecksystem
F
Anzahl Pole
5
Höchste Dauerspannung AC
130 V
Höchste Dauerspannung DC
185 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Koaxialer Datenleitungschutz für TV Empfangsanlagen
• Schutz von bis zu vier SAT-Leitungen
• Schutz von einer terrestrischen Leitung z.B. DVB-T.
• Einfache Montage mittels Schrauben und Halter
• Mit F-Connector
• Optimales Übertragungsverhalten in 75Ohm Technik.
Anwendung: Schutz von TV- und SAT-Anlagen, Multiswitsches, Receivern sowie DVB-T-Receiver
• Schutz von bis zu vier SAT-Leitungen
• Schutz von einer terrestrischen Leitung z.B. DVB-T.
• Einfache Montage mittels Schrauben und Halter
• Mit F-Connector
• Optimales Übertragungsverhalten in 75Ohm Technik.
Anwendung: Schutz von TV- und SAT-Anlagen, Multiswitsches, Receivern sowie DVB-T-Receiver
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Ansprechzeit | <1 ns |
| Anzahl Pole | 5 |
| Ausführung | Feinschutzgerät |
| Dimension | 70V |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Erdung über: | Anschlussleitung |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | 5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 0,5 kA |
| Grenzfrequenz | 2800 MHz |
| Höchste Dauerspannung AC | 130 V |
| Höchste Dauerspannung DC | 185 V |
| Höchste Dauerspannung Uc | SAT-Eingänge | 22 V |
| Höchste Dauerspannung Uc | Terrestrischer-Eingang | 70 V |
| Impulsstrom | 2,5 kA |
| Impulsstrom | Terrestrischer-Eingang | 1 |
| Isolationswiderstand | >1 GΩ |
| Kapazität (Ader-Ader) | <500 pF |
| Kapazität (Ader-Erde) | <500 pF |
| Kategorie | Typ 2+3 / C2+C1 |
| Leitungsart für Überspannungsschutzgeräte | Datenleitung COAX |
| LPZ | 1→3 |
| Nennableitstoßstrom | SAT-Eingänge | 300 A |
| Nennlaststrom AC | 1,4 A |
| Nennlaststrom DC | 2 A |
| Prüfnorm | IEC 61643-21 |
| Rückflussdämpfung | >30 dB |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP10 |
| Schutzpegel | <800 V |
| Schutzpegel Ader - Ader | <800 V |
| Schutzpegel Ader - Erde | <800 V |
| Schutzpegel | SAT-Eingänge bei In | <45 V |
| Schutzpegel | Terrestrischer-Eingang bei In | <500 V |
| Signalisierung am Gerät | keine |
| SPD nach IEC 61643-21 | Class II+III / C2+C1 |
| Stecksystem | F |
| Stoßstromfestigkeit Ader - Ader | C2: 10 kV / 5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 10 kV / 5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Wellenwiderstand | 75 Ω |
