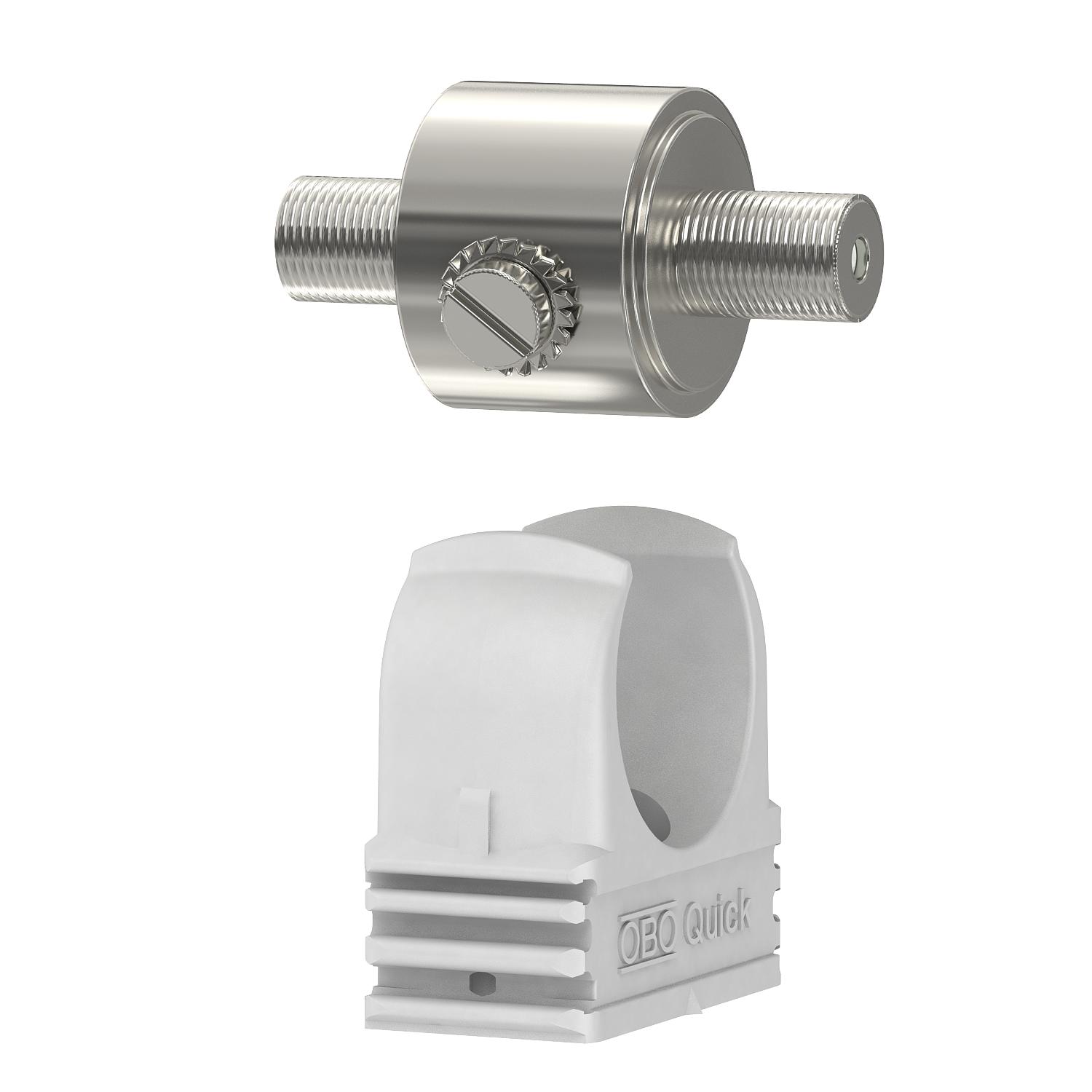

Koaxiales Schutzgerät für F-Anschluss: weiblich/weiblich
Koaxiales Schutzgerät für F-Anschluss: weiblich/weiblich
Art.Nr. 5093272 | EAN 4012195022619
Art.Nr. / Typ
Anzahl Pole
1
Stecksystem
F
Höchste Dauerspannung DC
185 V
Höchste Dauerspannung AC
130 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Koaxiale Datenleitungschutzgeräte
• Basisschutz
• Hohe Impulsbelastbarkeit D1: 2 kA (10/350)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Verschiedene Steckerkombinationen
• Mit F-Connector
• Optimales Übertragungsverhalten
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation
Anwendung: Schutz von TV- und SAT-Anlagen, Multiswitsches, Receivern sowie DVB-T(2)
• Basisschutz
• Hohe Impulsbelastbarkeit D1: 2 kA (10/350)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Verschiedene Steckerkombinationen
• Mit F-Connector
• Optimales Übertragungsverhalten
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation
Anwendung: Schutz von TV- und SAT-Anlagen, Multiswitsches, Receivern sowie DVB-T(2)
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anzahl Pole | 1 |
| Dimension | 130V |
| Einfügedämpfung (Insertion loss) | ≤0,9 dB |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | D1: 2 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Grenzfrequenz | 3400 MHz |
| Höchste Dauerspannung AC | 130 V |
| Höchste Dauerspannung DC | 185 V |
| Impulsstrom | 1 kA |
| Isolationswiderstand | >1 GΩ |
| Kapazität (Ader-Ader) | <10 pF |
| Kapazität (Ader-Erde) | <20 pF |
| Kategorie | Typ 1+2 / D1+C2 |
| Leitungsart für Überspannungsschutzgeräte | Datenleitung COAX |
| LPZ | 0→2 |
| Nennlaststrom AC | 3,5 A |
| Nennlaststrom DC | 5 A |
| Prüfnorm | IEC 61643-21 |
| Rückflussdämpfung | ≥14 dB |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP40 |
| Schutzpegel | <800 V |
| Schutzpegel Ader - Ader | <800 V |
| Schutzpegel Ader - Erde | <800 V |
| Signalisierung am Gerät | keine |
| SPD nach IEC 61643-21 | Class I+II / D1+C2 |
| Stecksystem | F |
| Stoßstromfestigkeit Ader - Ader | C2: 10 kV / 5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 10 kV / 5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Wellenwiderstand | 75 Ω |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (4)
Artikelbilder (1)
Ausführungen
Typ
Anzahl Pole
Stecksystem
Höchste Dauerspannung DC
Höchste Dauerspannung AC
Art.Nr.
DS-F W/W
1
F
185 V
130 V
5093272
DS-F M/W
1
F
185 V
130 V
5093275
DS-F W/W
Art.Nr.
5093272
Anzahl Pole
1
Stecksystem
F
Höchste Dauerspannung DC
185 V
Höchste Dauerspannung AC
130 V
DS-F M/W
Art.Nr.
5093275
Höchste Dauerspannung AC
130 V
Höchste Dauerspannung DC
185 V
Anzahl Pole
1
Stecksystem
F
