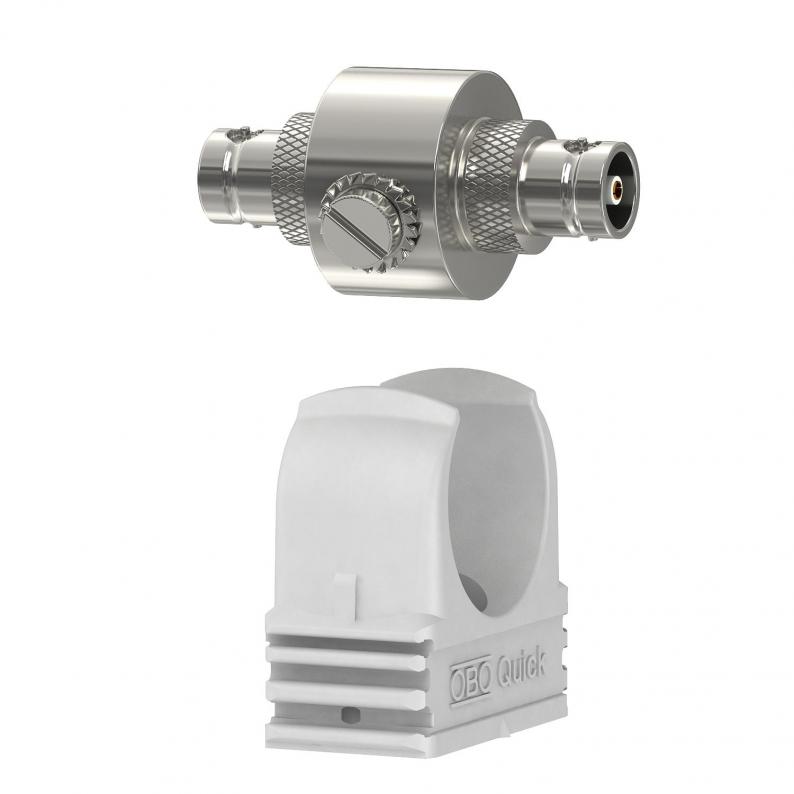

Koaxiales Schutzgerät für BNC-Anschluss: weiblich/weiblich
Koaxiales Schutzgerät für BNC-Anschluss: weiblich/weiblich
Art.Nr. 5093236 | EAN 4012195390978
Art.Nr. / Typ
Höchste Dauerspannung DC
185 V
Stecksystem
BNC
Höchste Dauerspannung AC
130 V
Anzahl Pole
1
kl. VKE: 1 Stück
1Stück
Beschreibung
Koaxiale Datenleitungschutzgeräte
• Basisschutz
• Hohe Impulsstrombelastbarkeit 2 x 2,5 kA (10/350)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Verschiedene Steckerkombinationen
• Mit BNC-Connector
• Optimales Übertragungsverhalten
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation
• Basisschutz
• Hohe Impulsstrombelastbarkeit 2 x 2,5 kA (10/350)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Verschiedene Steckerkombinationen
• Mit BNC-Connector
• Optimales Übertragungsverhalten
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anzahl Pole | 1 |
| Dimension | 130V |
| Einfügedämpfung (Insertion loss) | ≤0,95 dB |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | D1: 5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Grenzfrequenz | 2200 MHz |
| Höchste Dauerspannung AC | 130 V |
| Höchste Dauerspannung DC | 185 V |
| Impulsstrom | 2,5 kA |
| Isolationswiderstand | >1 GΩ |
| Kapazität (Ader-Ader) | <40 pF |
| Kapazität (Ader-Erde) | <20 pF |
| Kategorie | Typ 1+2 / D1+C2 |
| Leitungsart für Überspannungsschutzgeräte | Datenleitung COAX |
| LPZ | 0→2 |
| Nennlaststrom AC | 7 A |
| Nennlaststrom DC | 10 A |
| Prüfnorm | IEC 61643-21 |
| Rückflussdämpfung | ≥14 dB |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP40 |
| Schutzpegel | <800 V |
| Schutzpegel Ader - Ader | <800 V |
| Schutzpegel Ader - Erde | <800 V |
| Signalisierung am Gerät | keine |
| SPD nach IEC 61643-21 | Class I+II / D1+C2 |
| Stecksystem | BNC |
| Stoßstromfestigkeit Ader - Ader | C2: 10 kV / 5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 10 kV / 5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Wellenwiderstand | 50 Ω |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (4)
Artikelbilder (1)
Ausführungen
Typ
Höchste Dauerspannung DC
Stecksystem
Höchste Dauerspannung AC
Anzahl Pole
Art.Nr.
DS-BNC W/W
185 V
BNC
130 V
1
5093236
DS-BNC M/W
185 V
BNC
130 V
1
5093252
DS-BNC W/W
Art.Nr.
5093236
Höchste Dauerspannung DC
185 V
Stecksystem
BNC
Höchste Dauerspannung AC
130 V
Anzahl Pole
1
DS-BNC M/W
Art.Nr.
5093252
Höchste Dauerspannung DC
185 V
Höchste Dauerspannung AC
130 V
Stecksystem
BNC
Anzahl Pole
1
