Koaxiale Schutzgeräte für S-UHF-Anschluss: weiblich/weiblich

…

Art.Nr. 5093015 | EAN 4012195390671

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5093015 / S-UHF W/W

Höchste Dauerspannung AC

130 V

Höchste Dauerspannung DC

185 V

Anzahl Pole

Stecksystem

UHF

kl. VKE: 1 Stück

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

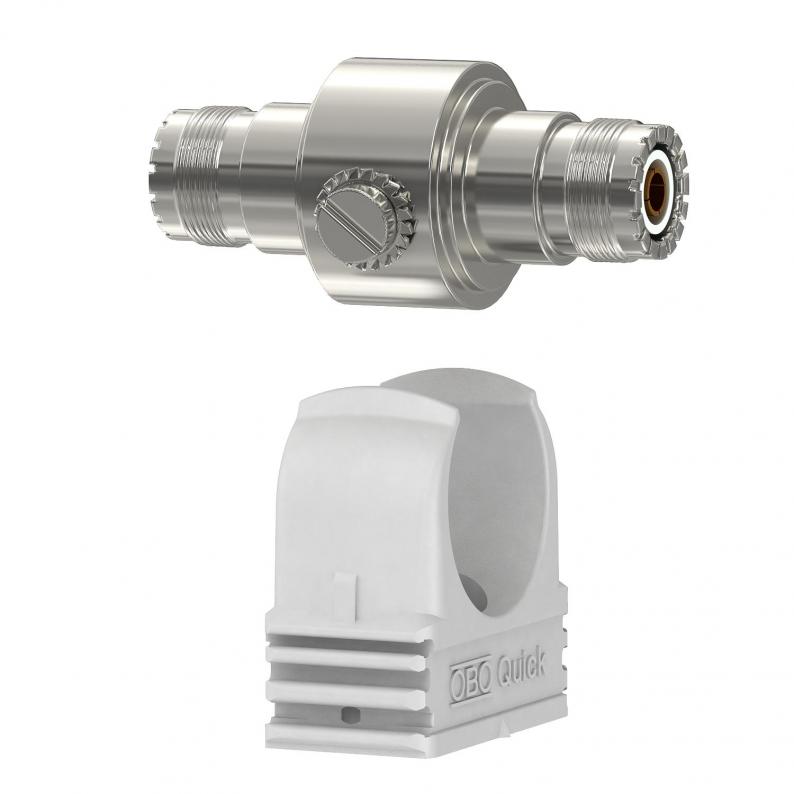

Koaxiale Datenleitungschutzgeräte

• Basisschutz
• Hohe Impulsstrombelastbarkeit 2 x 2,5 kA (10/350µs)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Verschiedene Steckerkombinationen
• Mit UHF-Connector
• Optimales Übertragungsverhalten
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation

Technische Daten

Ableiterüberwachung	nein
Anzahl Pole	1
Dimension	130V
Einfügedämpfung (Insertion loss)	≤0,2 dB
Explosionsgeprüfte Ausführung	nein
Fernmeldekontakt	nein
Gesamt-Ableitstoßstrom (10/350)	5 kA
Gesamt-Ableitstoßstrom (8/20)	10 kA
Grenzfrequenz	1300 MHz
Höchste Dauerspannung AC	130 V
Höchste Dauerspannung DC	185 V
Impulsstrom	2,5 kA
Isolationswiderstand	>1 GΩ
Kapazität (Ader-Ader)	<10 pF
Kapazität (Ader-Erde)	<20 pF
Kategorie	Typ 1+2 / D1+C2
Leitungsart für Überspannungsschutzgeräte	Datenleitung COAX
LPZ	0→2
Nennlaststrom AC	7 A
Nennlaststrom DC	10 A
Prüfnorm	IEC 61643-21
Rückflussdämpfung	≥14 dB
Schirm Anschluss	ja
Schirmung	direkt
Schutzart	IP40
Schutzpegel	<800 V
Schutzpegel Ader - Ader	<800 V
Schutzpegel Ader - Erde	<800 V
Signalisierung am Gerät	keine
SPD nach IEC 61643-21	Class I+II / D1+C2
Stecksystem	UHF
Stoßstromfestigkeit Ader - Ader	C2: 10 kV / 5 kA (8/20µs)
Stoßstromfestigkeit Ader - Erde	C2: 10 kV / 5 kA (8/20µs)
Temperatureinsatzbereich max.	80 °C
Temperatureinsatzbereich min.	-40 °C
Wellenwiderstand	50 Ω
