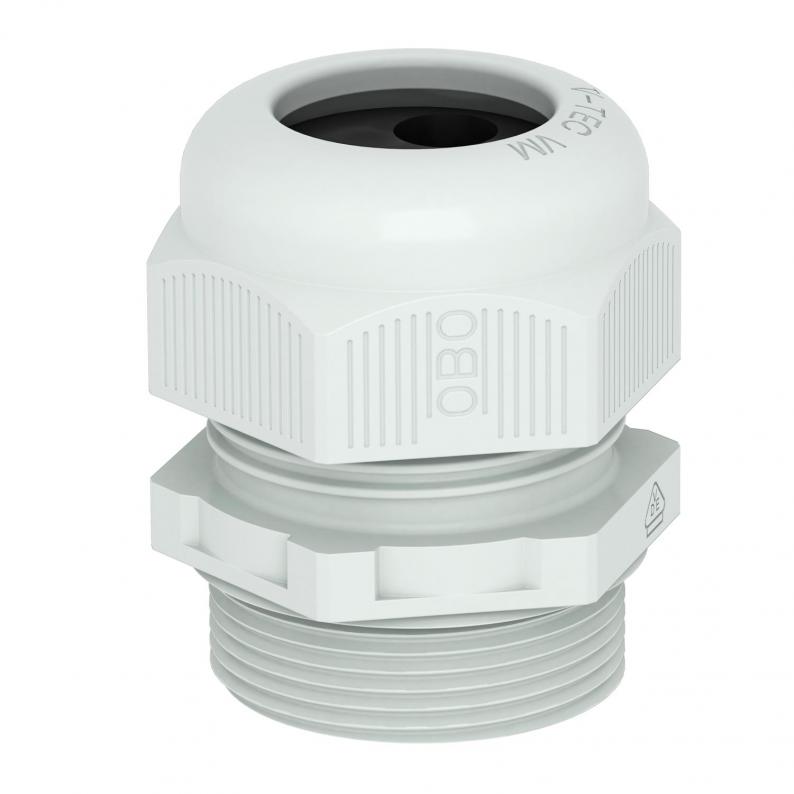

Kabelverschraubung, metrisches Gewinde mit Mehrfachdichteinsatz, lichtgrau
Kabelverschraubung, metrisches Gewinde mit Mehrfachdichteinsatz, lichtgrau
Art.Nr. 2022110 | EAN 4012195896517
Art.Nr. / Typ
Anzahl Bohrungen
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
kl. VKE: 50 Stück
50Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Anzahl Bohrungen | 2 |
|---|---|
| Art der Dichtung | Dichtring |
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0378 kg CO₂e / 1 Stück |
| Dimension | M20 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M20 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 10 mm |
| Gewindenenngröße | 20 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 3,8 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 24 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 27 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |
Abmessungen
| Maß D | 4 mm |
|---|---|
| Maß E | 27 mm |
| Maß L max. | 30,5 mm |
| Maß L min. | 23,5 mm |
| Maß L1 | 10 mm |
| Maß L2 | 6 mm |
