Kabelrinne SKS-Magic® 85 FS

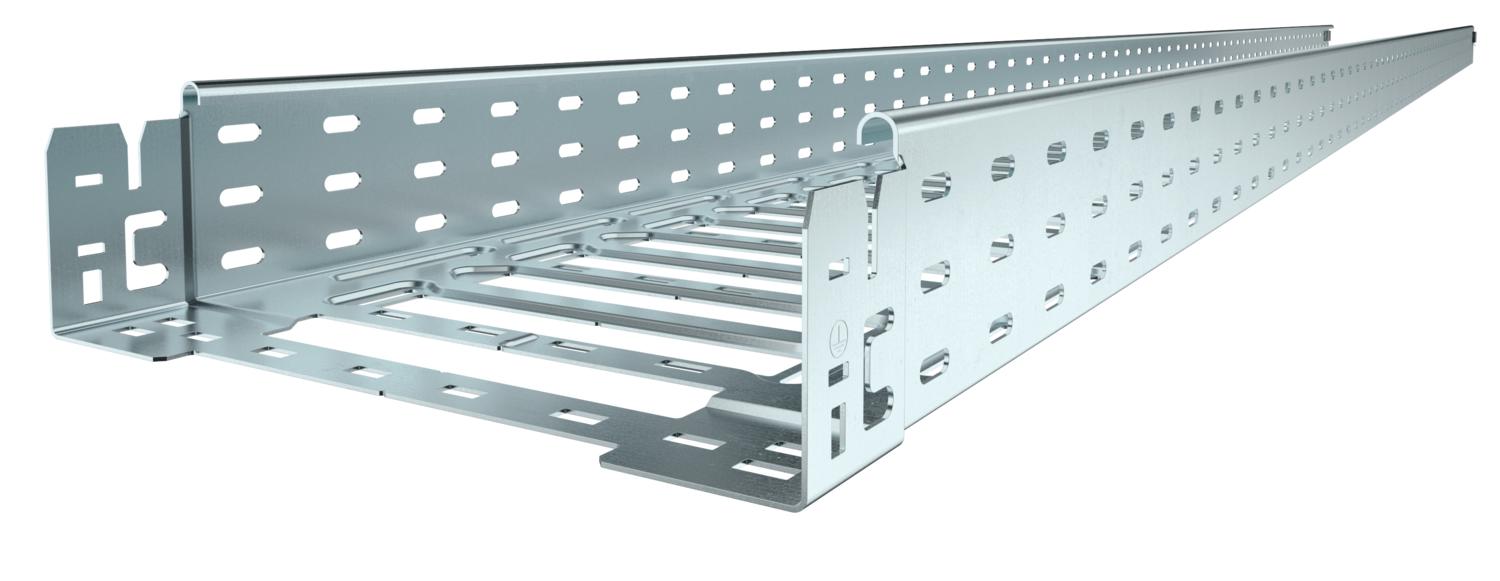

Kabelrinne SKS-Magic® 85 FS
Art.Nr. 6059530 | EAN 4012195832966
Art.Nr. / Typ
Breite
Blechstärke
1,5 mm
Höhe
85 mm
Funktionserhalt
nein
Länge
3050 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 8,0477 kg CO₂e / 1 Meter |
| Dimension | 85x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 8300 mm² |
| Nutzquerschnitt | 83 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß L | 30 mm |
| Maß y | 62 mm |
Belastungen
| NEMA Lastklasse | 8C |
|---|---|
| Stützabstand 1,5m | 3,4 kN/m |
| Stützabstand 2,0m | 2,7 kN/m |
| Stützabstand 2,5m | 2,07 kN/m |
| Stützabstand 3,0m | 1,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Blechstärke
Höhe
Funktionserhalt
Länge
Breite
Werkstoff
Oberfläche
Farbe
Art.Nr.
SKSM 810 FS
1,5 mm
85 mm
nein
3050 mm
100 mm
Stahl
bandverzinkt
zink
6059530
SKSM 820 FS
1,5 mm
85 mm
nein
3050 mm
200 mm
Stahl
bandverzinkt
zink
6059534
SKSM 830 FS
1,5 mm
85 mm
nein
3050 mm
300 mm
Stahl
bandverzinkt
zink
6059536
SKSM 840 FS
1,5 mm
85 mm
nein
3050 mm
400 mm
Stahl
bandverzinkt
zink
6059538
SKSM 850 FS
1,5 mm
85 mm
nein
3050 mm
500 mm
Stahl
bandverzinkt
zink
6059540
SKSM 860 FS
1,5 mm
85 mm
nein
3050 mm
600 mm
Stahl
bandverzinkt
zink
6059542
