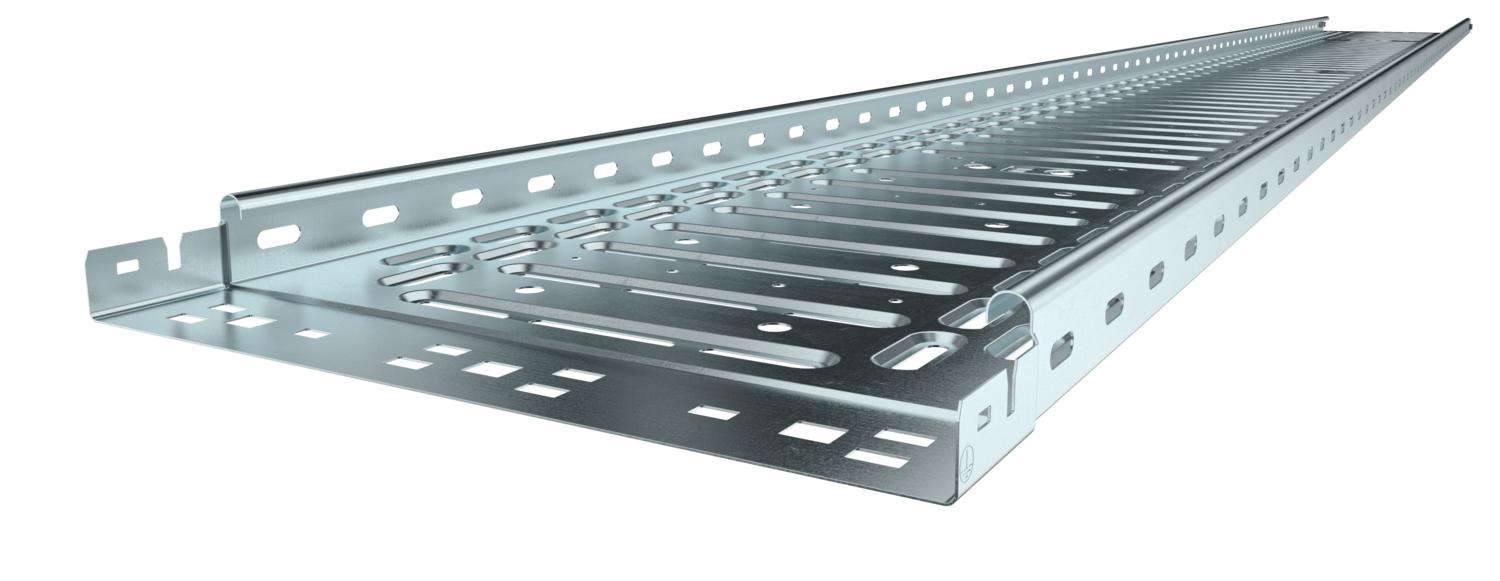

Kabelrinne RKS-Magic® 35 FS
Kabelrinne RKS-Magic® 35 FS
Art.Nr. 6047417 | EAN 4012195390848
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Blechstärke
0,75 mm
Höhe
35 mm
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,75 mm |
| Bodenlochung | 1 |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,5701 kg CO₂e / 1 Meter |
| Dimension | 35x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 33 cm² |
| Nutzquerschnitt | 3300 mm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß y | 50 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,5 kN/m |
| Stützabstand 2,0m | 0,3 kN/m |
| Stützabstand 2,5m | 0,15 kN/m |
| Stützabstand 3,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
