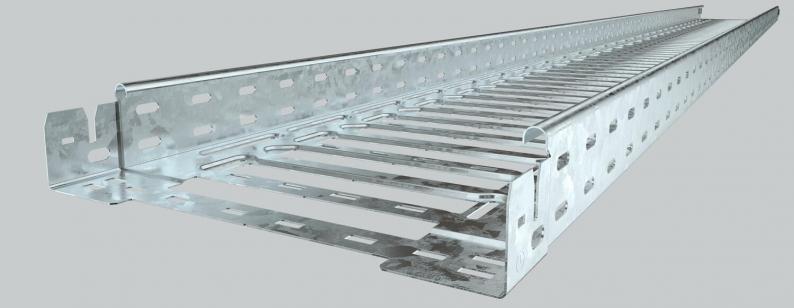

Kabelrinne MKS-Magic® 60 FT
Kabelrinne MKS-Magic® 60 FT
Art.Nr. 6059018 | EAN 4012195830023



Art.Nr. / Typ
Breite
Länge
3050 mm
Farbe
zink
Höhe
60 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO₂ Fußabdruck (GWP) Cradle-to-Gate | 4,5194 kg CO₂e / 1 Meter |
Dimension | 60x100x3050 |
Einsatz Sprinkleranlage | ja |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 58 cm² |
Nutzquerschnitt | 5800 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Maß L | 30 mm |
Maß y | 62 mm |
Belastungen
Stützabstand 1,5m | 1,6 kN/m |
---|---|
Stützabstand 2,0m | 1,1 kN/m |
Stützabstand 2,5m | 0,7 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Farbe
Höhe
Blechstärke
Werkstoff
Funktionserhalt
Oberfläche
Breite
Art.Nr.
MKSM 610 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
100 mm
6059018
MKSM 615 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
150 mm
6059020
MKSM 620 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
200 mm
6059022
MKSM 630 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
300 mm
6059025
MKSM 640 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
400 mm
6059027
MKSM 650 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
500 mm
6059029
MKSM 660 FT
3050 mm
zink
60 mm
1 mm
Stahl
nein
tauchfeuerverzinkt
600 mm
6059032
Breite
MKSM 610 FT
Art.Nr.
6059018
Länge
3050 mm
Farbe
zink
Höhe
60 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Breite
100 mm
MKSM 615 FT
Art.Nr.
6059020
Farbe
zink
Breite
150 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
MKSM 620 FT
Art.Nr.
6059022
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Höhe
60 mm
Werkstoff
Stahl
Breite
200 mm
Länge
3050 mm
Blechstärke
1 mm
MKSM 630 FT
Art.Nr.
6059025
Breite
300 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Länge
3050 mm
Farbe
zink
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
60 mm
MKSM 640 FT
Art.Nr.
6059027
Funktionserhalt
nein
Werkstoff
Stahl
Höhe
60 mm
Länge
3050 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Breite
400 mm
MKSM 650 FT
Art.Nr.
6059029
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Funktionserhalt
nein
Höhe
60 mm
Breite
500 mm
Farbe
zink
Werkstoff
Stahl
MKSM 660 FT
Art.Nr.
6059032
Farbe
zink
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Funktionserhalt
nein
Länge
3050 mm
Werkstoff
Stahl
Breite
600 mm
