isCon®-Ableitung Professional Plus in lichtgrau

…

Art.Nr. 5407997 | EAN 4012195888154

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Normalring (ca. m)

äquivalenter Trennungsabstand s(e)/m (in Luft)

0,75

Querschnitt

35 mm²

Durchmesser

26 mm

kl. VKE: 100 m

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Angaben zur Verlegung der OBO isCon®-Leitung entnehmen Sie bitte der Montageanleitung.

• hochspannungsfeste, isolierte Ableitung
• Schutz vor Berührungsspannung unter Beregnung (VDE 0432-1 (IEC/EN 60060-1)
• gleitentladungsfrei
• zusätzlicher mechanischer Schutz (doppelter Schutzmantel)
• zur Einhaltung des Trennungsabstandes nach IEC 62305 (VDE 0185-305-3)
• getestet in Anlehung an IEC/EN 62561-1 (VDE 0185-561-1) mit H1/150 kA
• äquivalenter Trennungsabstand se ≤ 0,75 m (Luft) und se ≤ 1,5 m (fester Baustoff)
• getestet nach IEC TS 62561-8 (VDE V 0185-561-8)
• halogenfrei
• Brandlast 5,1 kWh/m
• darf in explosionsgefährdeten Bereichen EX-Zone 1/2 und 21/22
unter Beachtung der aktuellen Montageanleitung angewendet werden

Technische Daten

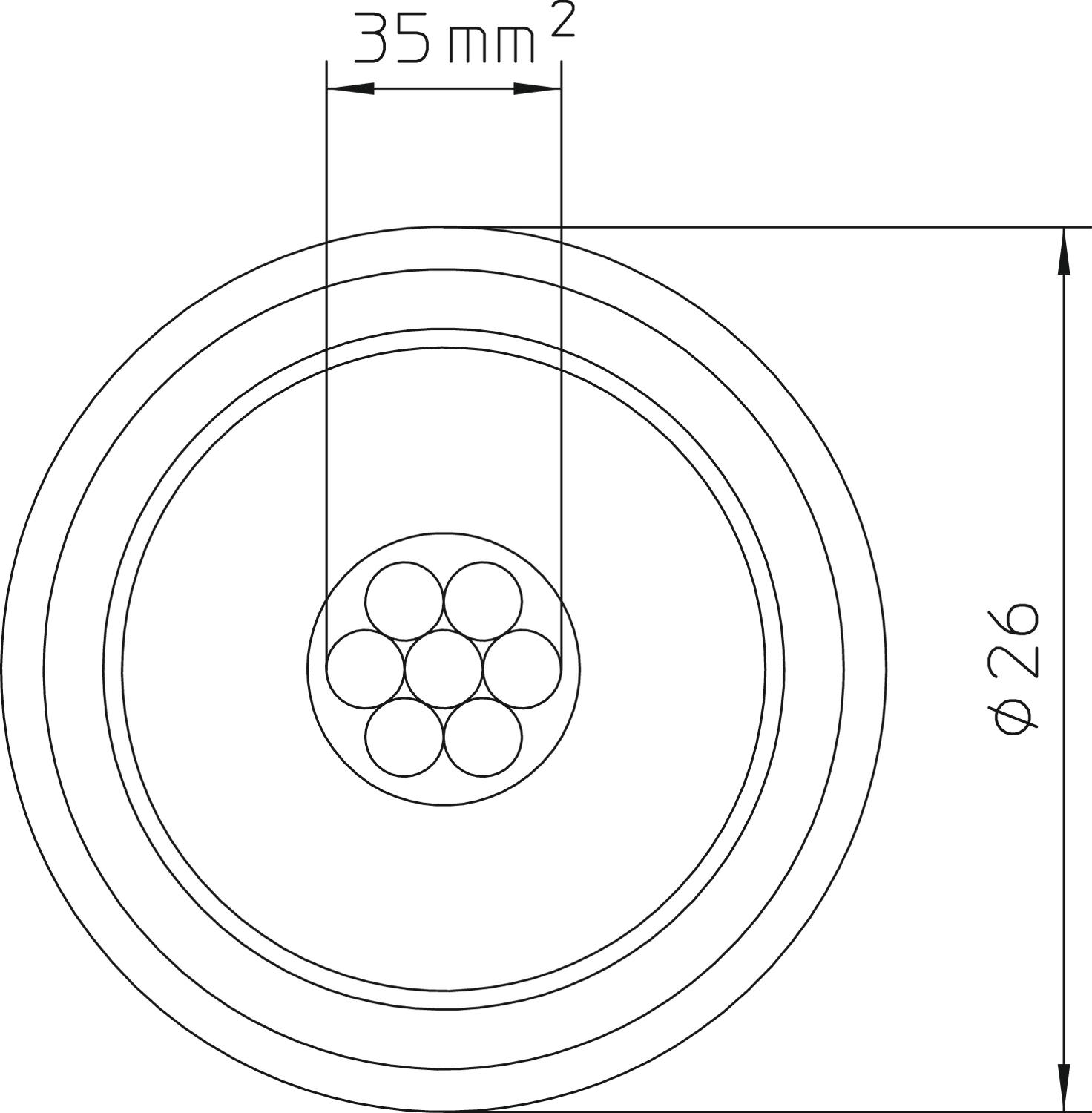

Anzahl der Einzeldrähte	7
äquivalenter Trennungsabstand s(e)/m (in Luft)	0,75
Dimension	Ø26mm
Durchmesser	26 mm
Farbe	lichtgrau
Hochspannungsfeste isolierte Ausführung	ja
Längentoleranz ±	5 %
Normalring (ca. m)	100
Querschnitt	35 mm²
Werkstoff-Eigenschaft	sonstige
Werkstoff-Mantel	EVA
