Gitterrinne GR-Magic® 55 FT

Gitterrinne GR-Magic® 55 FT

Art.Nr. 6001415 | EAN 4012195430940

Alle Ausführungen anzeigen
Art.Nr. / Typ
Nutzquerschnitt
Funktionserhalt
Breite
Draht-Durchmesser
Höhe
55 mm
Länge
3000 mm

kl. VKE: 3 m

BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
BrandschutzFunktionserhalt kabelspezifische Tragkonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate1,4751 kg CO₂e / 1 Meter
Dimension55x50x3000
Draht-Durchmesser3,9 mm
Farbezink
Funktionserhaltja
Integrierte Trennwandohne
Nutzquerschnitt1600 mm²
Nutzquerschnitt16 cm²
Oberflächetauchfeuerverzinkt
ProfilformU-Form
Rostfreier Stahl, gebeiztnein
Schraublose Verbinderja
Weitspann-Ausführungnein
WerkstoffStahl

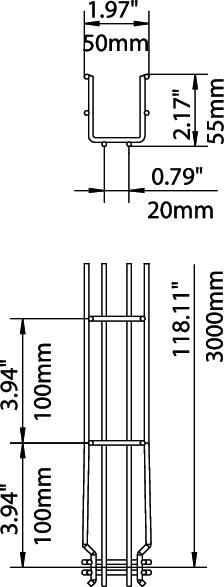

Abmessungen

Breite50 mm
Höhe55 mm
Länge3000 mm
Maß B52 mm
Maß H58 mm

Belastungen

Stützabstand 1,0m0,35 kN/m
Stützabstand 1,5m0,2 kN/m
Stützabstand 2,0m0,1 kN/m
Stützabstand 2,5m0,1 kN/m

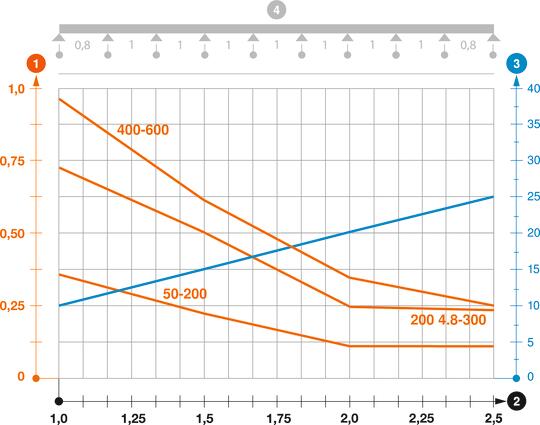

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 55

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (9)
Erklärungen (4)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (1)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Montagezubehör
Typ
DGRR 50 FT

kl. VKE: 3 m

Art.Nr. 6016723

Eckverbinder FT
Typ
GEV 36 FT

kl. VKE: 20 Stück

Ausführungen

Nutzquerschnitt
Funktionserhalt
Breite
Draht-Durchmesser
GRM 55 50 FT
Art.Nr.
6001415
Nutzquerschnitt
16 cm²
Funktionserhalt
ja
Breite
50 mm
Draht-Durchmesser
3,9 mm
Höhe
55 mm
Länge
3000 mm
GRM 55 100 FT
Art.Nr.
6001416
Länge
3000 mm
Höhe
55 mm
Breite
100 mm
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
40 cm²
Funktionserhalt
ja
GRM 55 150 FT
Art.Nr.
6001418
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
63 cm²
Länge
3000 mm
Funktionserhalt
ja
Breite
150 mm
Höhe
55 mm
GRM 55 200 FT
Art.Nr.
6001420
Breite
200 mm
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
87 cm²
Höhe
55 mm
Länge
3000 mm
Funktionserhalt
ja
GRM 55 200 4.8FT
Art.Nr.
6001421
Funktionserhalt
ja
Draht-Durchmesser
4,8 mm
Breite
200 mm
Länge
3000 mm
Nutzquerschnitt
87 cm²
Höhe
55 mm
GRM 55 300 FT
Art.Nr.
6001424
Breite
300 mm
Funktionserhalt
ja
Höhe
55 mm
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Nutzquerschnitt
129 cm²
GRM 55 400 FT
Art.Nr.
6001428
Höhe
55 mm
Länge
3000 mm
Breite
400 mm
Funktionserhalt
ja
Nutzquerschnitt
175 cm²
Draht-Durchmesser
4,8 mm
GRM 55 500 FT
Art.Nr.
6001432
Draht-Durchmesser
4,8 mm
Breite
500 mm
Länge
3000 mm
Höhe
55 mm
Funktionserhalt
nein
Nutzquerschnitt
220 cm²
GRM 55 600 FT
Art.Nr.
6001436
Draht-Durchmesser
4,8 mm
Höhe
55 mm
Nutzquerschnitt
265 cm²
Funktionserhalt
nein
Breite
600 mm
Länge
3000 mm
