Gitterrinne GR-Magic® 105 A4
Gitterrinne GR-Magic® 105 A4
Art.Nr. 6002475 | EAN 4012195874904
Art.Nr. / Typ
Draht-Durchmesser
Nutzquerschnitt
Breite
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

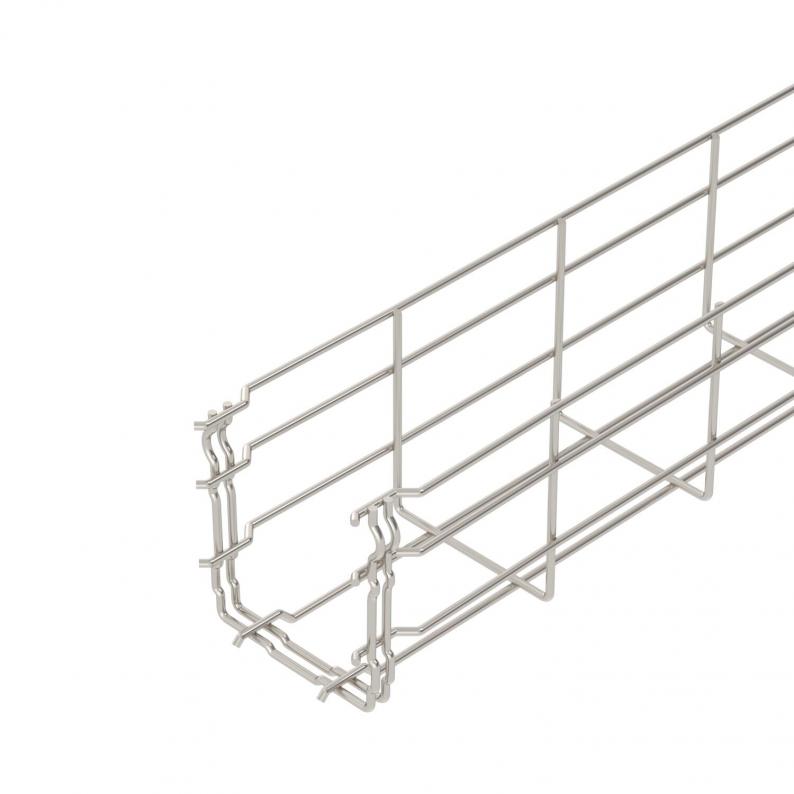

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 5,025 kg CO₂e / 1 Meter |
| Dimension | 105x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 82 cm² |
| Nutzquerschnitt | 8200 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

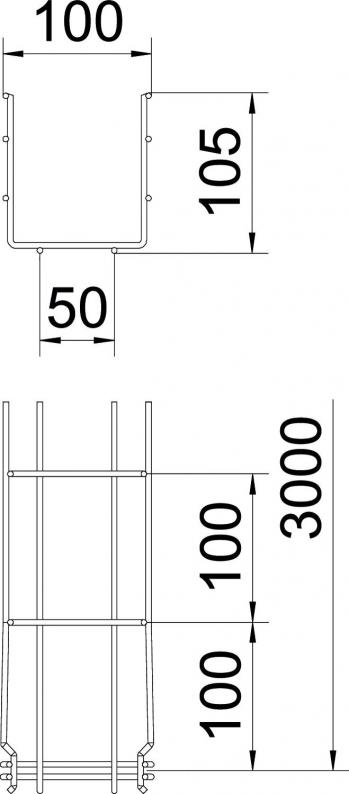

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 0,8 kN/m |
|---|---|
| Stützabstand 1,5m | 0,55 kN/m |
| Stützabstand 2,0m | 0,37 kN/m |
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Nutzquerschnitt
Breite
Höhe
Länge
Funktionserhalt
Art.Nr.
GRM 105 100 A4
3,9 mm
82 cm²
100 mm
105 mm
3000 mm
nein
6002475
GRM 105 200 A4
4,8 mm
175 cm²
200 mm
105 mm
3000 mm
nein
6002477
GRM 105 300 A4
4,8 mm
268 cm²
300 mm
105 mm
3000 mm
nein
6002479
GRM 105 400 A4
4,8 mm
363 cm²
400 mm
105 mm
3000 mm
nein
6002481
GRM 105 500 A4
4,8 mm
459 cm²
500 mm
105 mm
3000 mm
nein
6002483
GRM 105 600 A4
4,8 mm
554 cm²
600 mm
105 mm
3000 mm
nein
6002485
Draht-Durchmesser
Nutzquerschnitt
Breite
GRM 105 100 A4
Art.Nr.
6002475
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
82 cm²
Breite
100 mm
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
GRM 105 200 A4
Art.Nr.
6002477
Funktionserhalt
nein
Breite
200 mm
Höhe
105 mm
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
175 cm²
GRM 105 300 A4
Art.Nr.
6002479
Funktionserhalt
nein
Nutzquerschnitt
268 cm²
Breite
300 mm
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Höhe
105 mm
GRM 105 400 A4
Art.Nr.
6002481
Funktionserhalt
nein
Länge
3000 mm
Höhe
105 mm
Draht-Durchmesser
4,8 mm
Breite
400 mm
Nutzquerschnitt
363 cm²
GRM 105 500 A4
Art.Nr.
6002483
Funktionserhalt
nein
Höhe
105 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
459 cm²
Breite
500 mm
Länge
3000 mm
GRM 105 600 A4
Art.Nr.
6002485
Nutzquerschnitt
554 cm²
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
600 mm
Draht-Durchmesser
4,8 mm
