Schlanke und flexible Lösungen für Versorgungsstellen

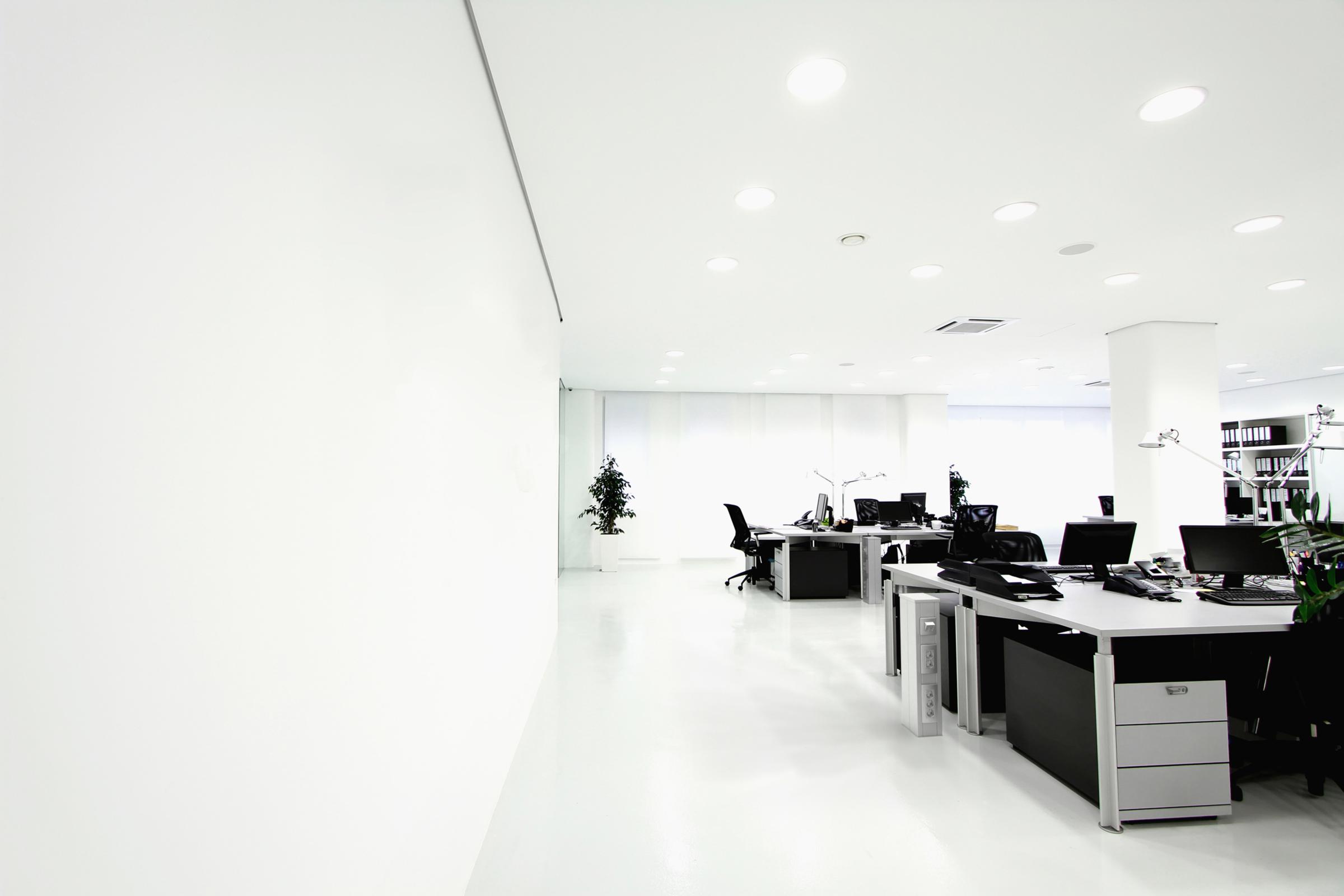

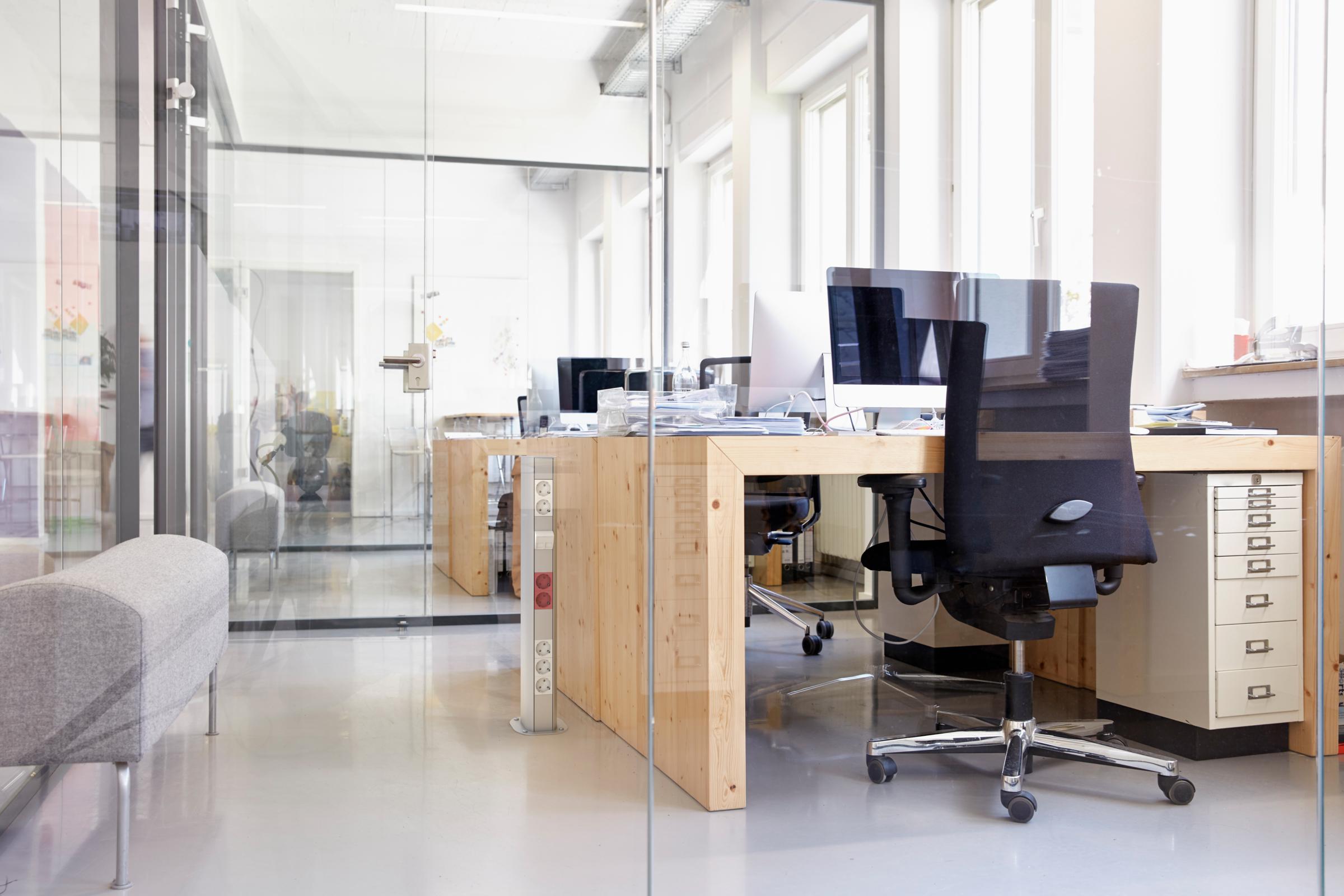

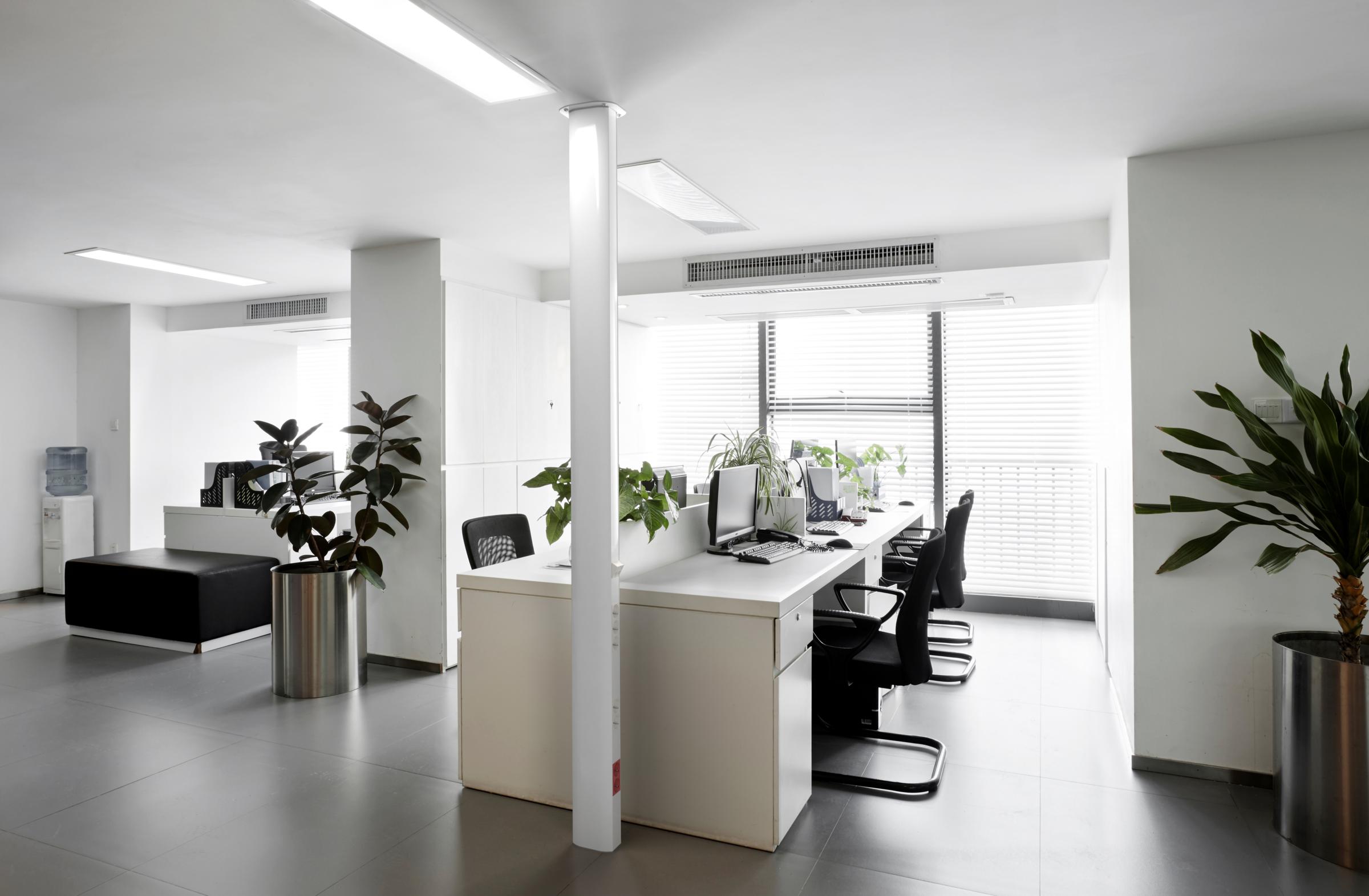

In modernen Bürolandschaften muss die elektrotechnische Infrastruktur maximal flexibel sein. Doch zeitgleich gilt es, hohe ästhetische Ansprüche zu erfüllen. Die Lösung: Installationssäulensysteme von OBO, die sowohl funktionalen als auch ästhetischen Ansprüchen gerecht werden. Sie ermöglichen die freie Positionierung von Versorgungsstellen in Arbeitsplatznähe, sodass eine Ortsveränderung jederzeit möglich ist. Für Anwender und Architekten bedeutet das gleichermaßen: Größtmögliche Freiheit.


Maximale Flexibilität – nicht nur am Arbeitsplatz

Doch die Installationssäulensysteme von OBO schaffen nicht nur am Arbeitsplatz maximale Flexibilität, sondern sorgen auch in Kassenbereichen von Kaufhäusern oder in Fertigungshallen für mehr Ordnung. Sie erfüllen alle technischen und architektonischen Anforderungen an die moderne Leitungsführung und gestalten die Innenarchitektur so aktiv mit.

Platzsparend: Die Installationssäule Typ 80

Die OBO Installationssäule mit einer 80-mm-Systemöffnung kann beidseitig bestückt werden. Beide Seiten der Installationssäule bestehen aus einem identischen Aluminiumprofil. Die zwei Profile sind miteinander verbunden, was die beidseitige Bestückung ermöglicht. Der Einbauraum ist auch für Standardgeräte großzügig bemessen. Die Vorteile des OBO-eigenen Modul 45® Systems zeigen sich jedoch unter anderem in einer noch platzsparenderen Installation. Durch die kompakte Bauart der Modul-45 Einbaugeräte lassen sich mehr Schalt- und Steckgeräte im vorgesehenen Einbaubereich unterbringen.

Gewappnet für jede Herausforderung: Installationssäule Typ 45

Die OBO Installationssäule 45 werden mithilfe einer Spannvorrichtung zwischen Boden und Decke fixiert. Die Säulen mit Bodenplatte und flexiblem Schlauch zur Decke lassen sich in einem bestimmten Radius bewegen und können so ganz einfach an sich ändernde Anforderungen angepasst werden. Die Kabel werden beispielsweise durch ein Unterflursystem oder durch Kabelschutzrohre zur Säule geführt. Für mehr Flexibilität sorgt ein beidseitig bestückbares Profil, das mit einer 45er-Systemöffnung ausgestattet ist. Mit nur wenigen Handgriffen lassen sich diverse Einbaugeräte der OBO-eigenen Modul 45®-Serie so direkt in das Säulenprofil integrieren.

Die Spannvorrichtung

Einfach – Eindeutig – Sicher

Diese drei Konstruktionsprinzipien bildeten den Leitfaden bei der Entwicklung der neuen Spannvorrichtung.
Das Funktionsprinzip der Spannvorrichtung basiert auf einem selbst hemmenden Spindelantrieb. Die Krafteinleitung für den Spannvorgang erfolgt mit einem handelsüblichen Werkzeug. Durch die Werkzeugbewegung wird die Spannkraft auf die Decke und den Boden übertragen.
Ein Zeigerelement signalisiert dem Installateur das Erreichen der nach Norm geforderten Spannkraft, um den sicheren Stand der Säule zu garantieren. Die Spannvorrichtung ist außerhalb des Sichtbereichs zugriffsgeschützt positioniert.

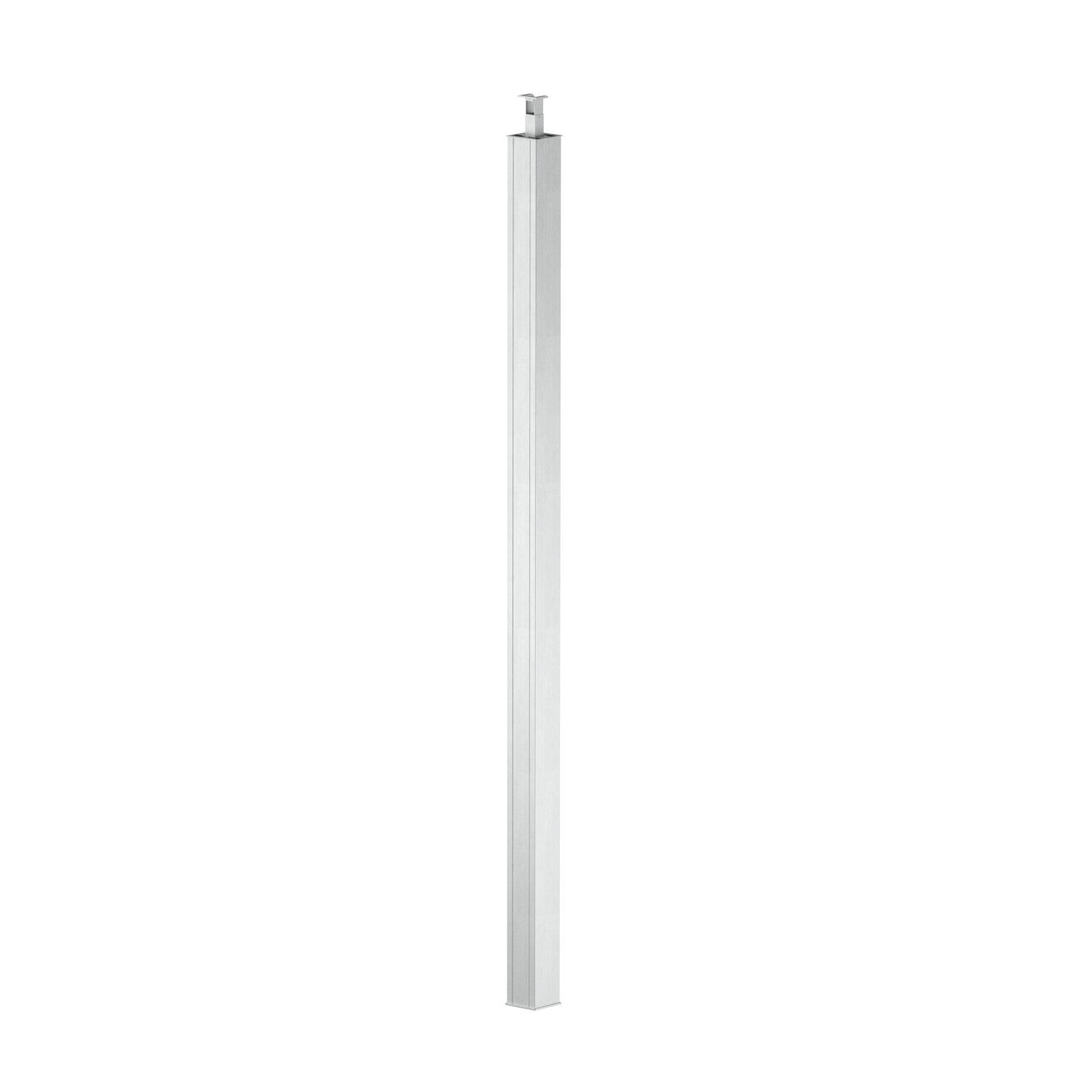

Installationssäule Boden/Decke aus Aluminium (Oberfläche eloxiert oder Pulverbeschichtet in RAL 9010) mit zwei 76,5-mm-Systemöffnung zur Aufnahme von Geräteeinbaudosen der Serie 71GD… bzw. zum Einbau von Schalt- und Steckgeräten.
Die Installationssäule ist mit einer innenliegenden Spannvorrichtung ausgestattet, die ein komfortables Verspannen zwischen Boden und Decke ermöglicht.

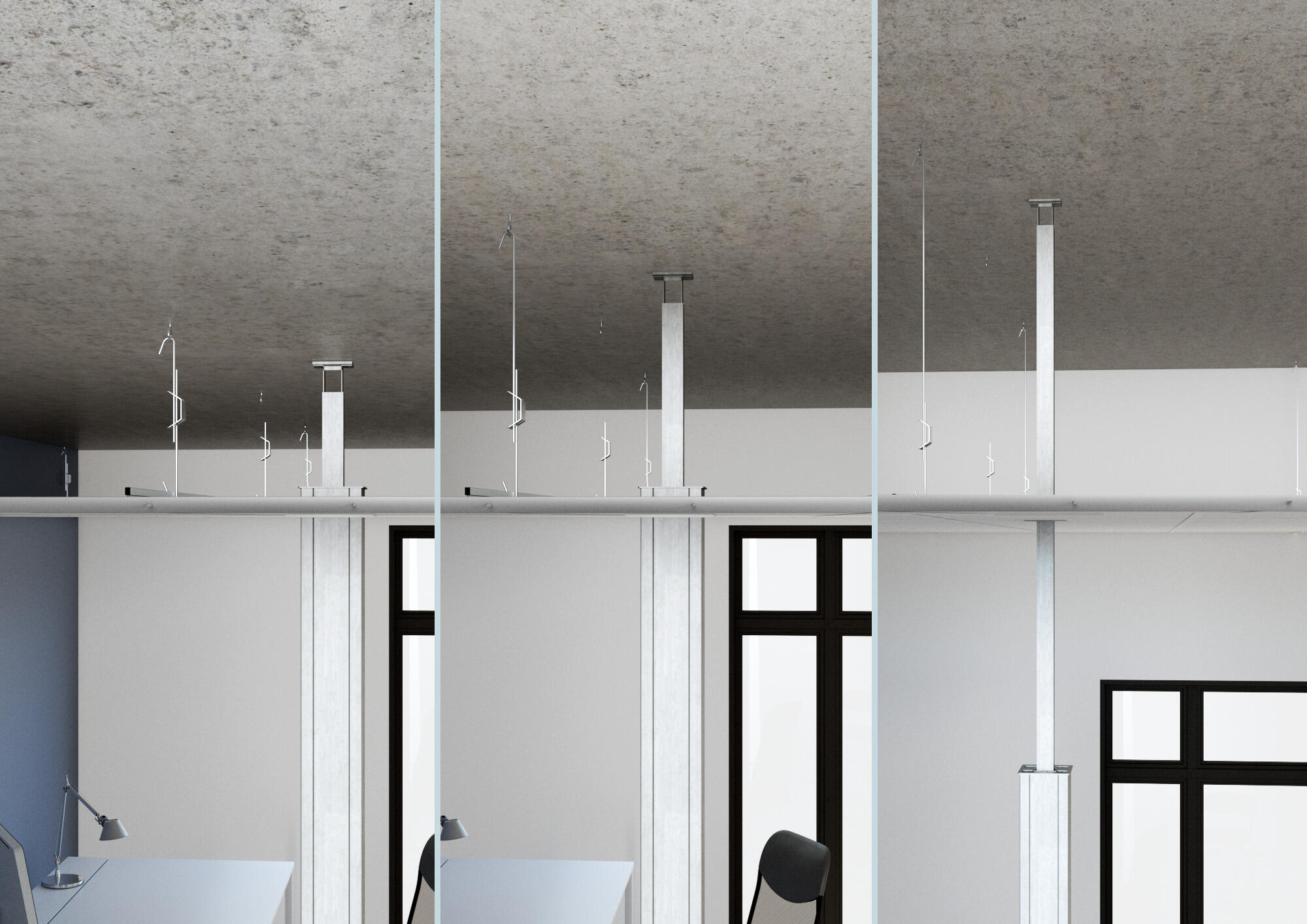

Durch ein ausfahrbares Teleskop beträgt der Spannbereich 3015 mm - 4500 mm. Kabel und Leitungen lassen sich sowohl durch das Teleskop-Vierkantrohr als auch direkt von unten oder oben in das Hauptprofil einführen.
Der Einbaubereich für Schalt- und Steckgeräte ist abhängig von der Länge des ausgefahrenen Teleskops, beträgt aber (vom Boden beginnend) mindestens 1 m je Systemöffnung.
