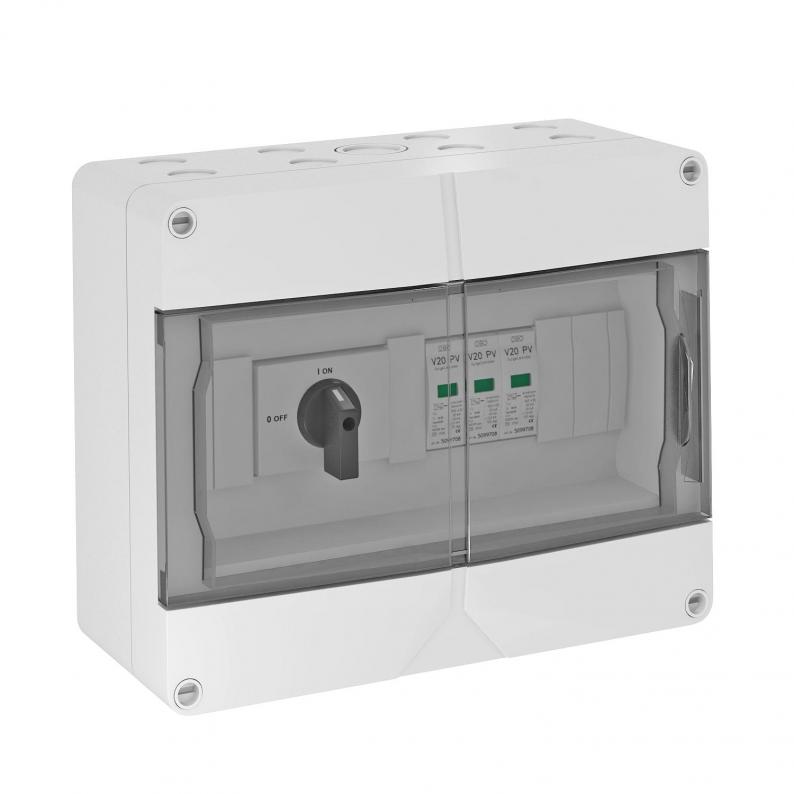

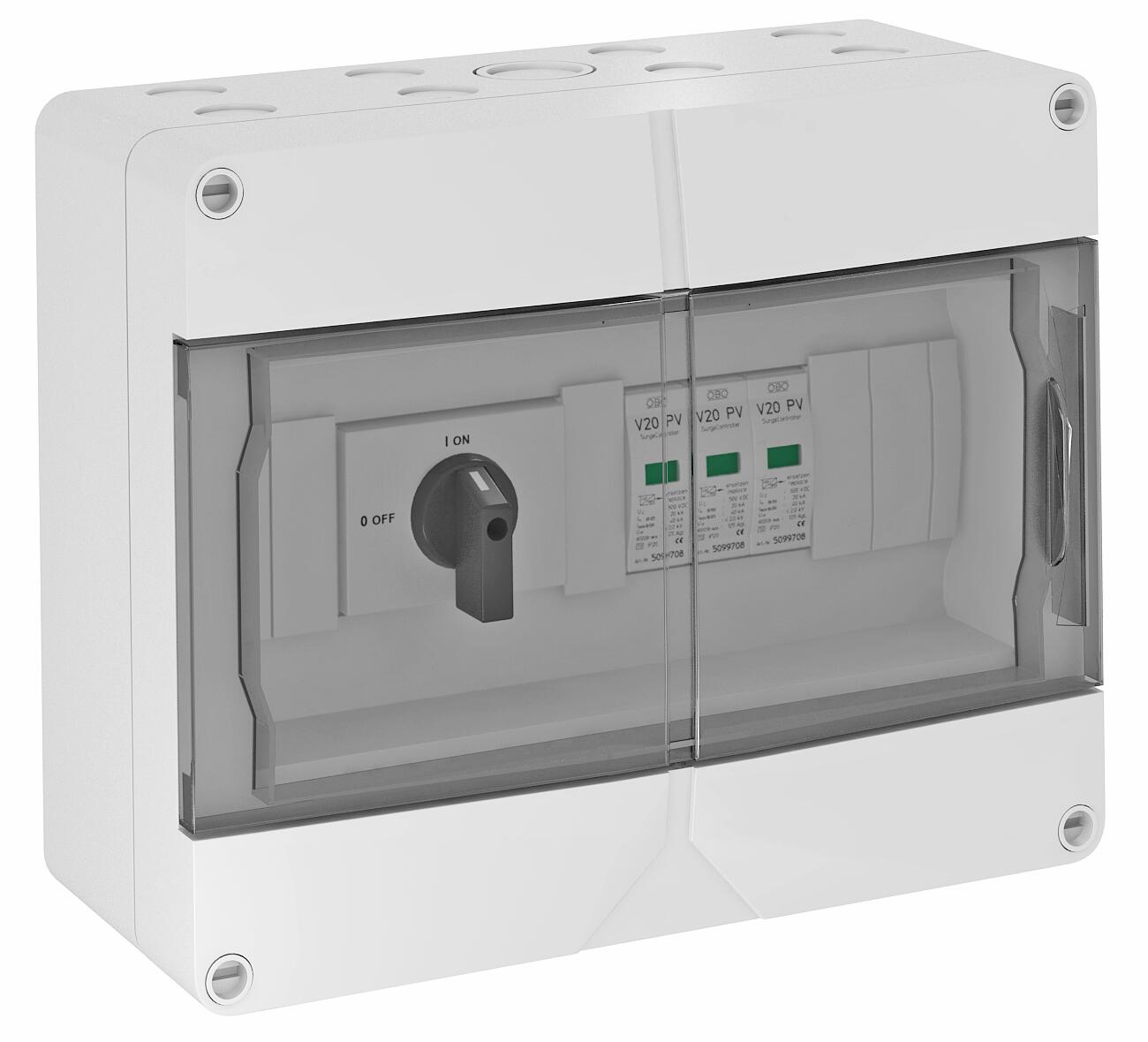

Generatoranschlusskasten Typ 2 bis 1000 V DC mit Trennschalter (32 A) für 1 x 1 String
Art.Nr. 5088660 | EAN 4012195981183
Art.Nr. / Typ
5088660 / VG-C DC-TS1000
Schutzart
IP65
kl. VKE: 1 Stück
1Stück
Beschreibung
Systemlösung mit Trennschalter für PV-Wechselrichter mit 1 MPP-Tracker
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
• Trennschalter (1000V; 32A) zur sicheren Abschaltung der DC-String-Leitung
• pro Schutzgerät ist 1 Klemmstellen bis 6mm² im Gehäuse bereits vorinstalliert, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP65), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
• Trennschalter (1000V; 32A) zur sicheren Abschaltung der DC-String-Leitung
• pro Schutzgerät ist 1 Klemmstellen bis 6mm² im Gehäuse bereits vorinstalliert, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP65), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Anzahl der Eingänge | 1 |
| Anzahl der Leitungseinführungen | 16 |
| Anzahl der String-Eingänge | 1 |
| Anzahl MPPT | 1 |
| Art der Einführung | Verschraubung |
| Ausführung | Typ 2 und Benedikt LS32-SMA-A4 DC-Trenner |
| Ausgänge pro MPPT | 1 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,8195 kg CO₂e / 1 Stück |
| Dimension | 1000V DC |
| Eingänge pro MPPT | 1 |
| Farbe | lichtgrau; RAL 7035 |
| Fernsignalisierung | nein |
| Gehäusewerkstoff Überspannungsschutzbauteile | PC |
| Höchste Dauerspannung DC | 1000 V |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 6 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung DC (PV) |
| LPZ | 1→2 |
| Max. Ausgangsstrom | 30 A |
| Max. Eingangsspannung DC | 1000 V |
| Max. Eingangsstrom pro String | 30 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Mit Lasttrennschalter bestückt | ja |
| Monitoring-Funktion | nein |
| Montageart | vormontiert im Gehäuse |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Netzform | DC |
| Netzform DC | ja |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Prüfklasse Typ 1 | nein |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | nein |
| Schutzart | IP65 |
| Schutzgrad IK-Code | IK07 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2 |
| SPD nach IEC 61643-1 | class II |
| Temperatureinsatzbereich max. | 40 °C |
| Temperatureinsatzbereich min. | -25 °C |
| Tiefe | 122 mm |

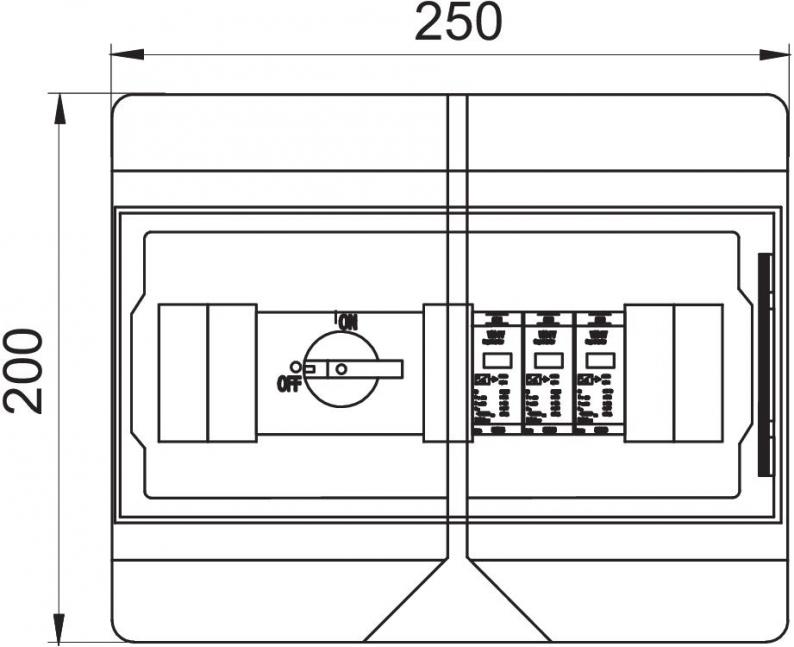

Abmessungen
| Breite | 250 mm |
|---|---|
| Höhe | 200 mm |
Anschlussmöglichkeiten
| Anschlussart Generatoranschlusskasten | Zugfederklemme |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 0,5 mm² |
