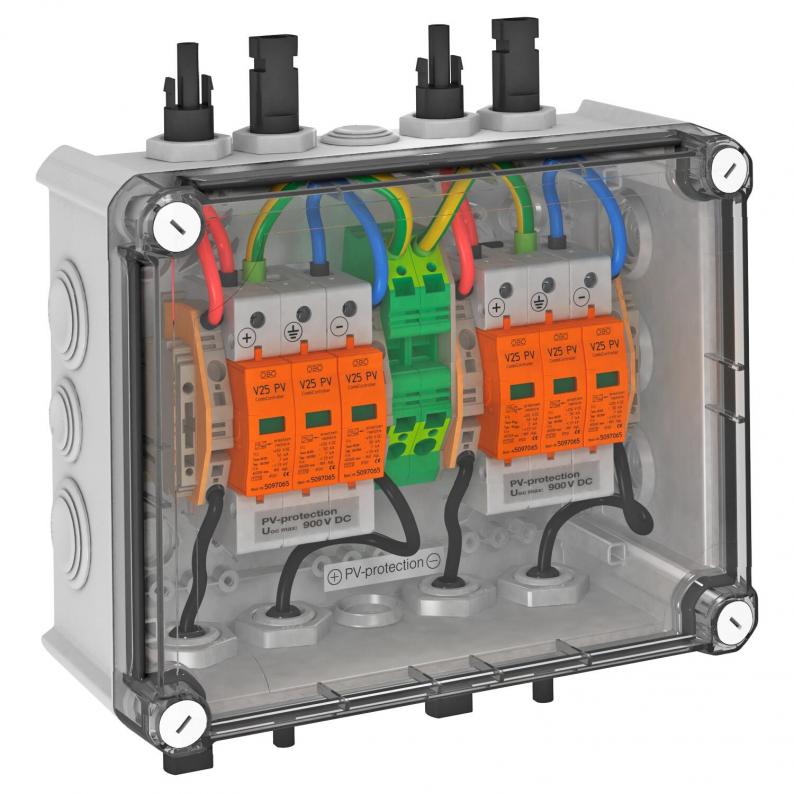

Generatoranschlusskasten Typ 1+2 mit MC4-Stecker für 2 x 1 String
Art.Nr. 5088565 | EAN 4012196440580
Art.Nr. / Typ
5088565 / VG-BC900S11
Schutzart
IP66
kl. VKE: 1 Stück
1Stück
Beschreibung
Systemlösung Typ 1+2 mit MC4-Stecker für PV-Wechselrichter mit 2 separaten MPP-Trackern
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• Typ 1+2 Kombiableiter zum Blitzschutzpotentialausgleich nach EN 62305 (VDE 0185-305)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-450PV)
• ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-WR-Eingang, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP66), UV-resistent für den Außeneinsatz
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• Typ 1+2 Kombiableiter zum Blitzschutzpotentialausgleich nach EN 62305 (VDE 0185-305)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-450PV)
• ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-WR-Eingang, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP66), UV-resistent für den Außeneinsatz
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Anzahl der Eingänge | 1 |
| Anzahl der Leitungseinführungen | 8 |
| Anzahl der String-Eingänge | 1 |
| Anzahl MPPT | 2 |
| Art der Einführung | MC4 |
| Ausblasend | nein |
| Ausführung | Für zwei MPP und mit MC4 Anschluss |
| Ausgänge pro MPPT | 1 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 7 kA |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,0995 kg CO₂e / 1 Stück |
| Dimension | 900V DC |
| Eingänge pro MPPT | 1 |
| Farbe | lichtgrau; RAL 7035 |
| Fernsignalisierung | nein |
| Gehäusewerkstoff Überspannungsschutzbauteile | PC |
| Höchste Dauerspannung DC | 900 V |
| Leiterquerschnitt flexibel (feindrähtig) min. | 25 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung DC (PV) |
| LPZ | 0→2 |
| Max. Ausgangsstrom | 30 A |
| Max. Eingangsspannung DC | 900 V |
| Max. Eingangsstrom pro String | 30 A |
| Max. PV-Spannung | 900 V |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Mit Lasttrennschalter bestückt | nein |
| Monitoring-Funktion | nein |
| Montageart | vormontiert im Gehäuse |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 30 kA |
| Netzform | DC |
| Netzform DC | ja |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Polzahl | 3 |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | nein |
| Schutzart | IP66 |
| Schutzgrad IK-Code | IK05 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Tiefe | 113 mm |
Abmessungen
| Breite | 240 mm |
|---|---|
| Höhe | 190 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 60 kA |
|---|---|
| Anschlussart Generatoranschlusskasten | MC4 |
