G-Gitterrinne Magic® 75 G

…

Art.Nr. 6005538 | EAN 4012195686446

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

6005538 / G-GRM 75 50 G

Breite

50 mm

Draht-Durchmesser

3,9 mm

Nutzquerschnitt

22 cm²

Länge

3000 mm

Höhe

75 mm

Funktionserhalt

kl. VKE: 3 m

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

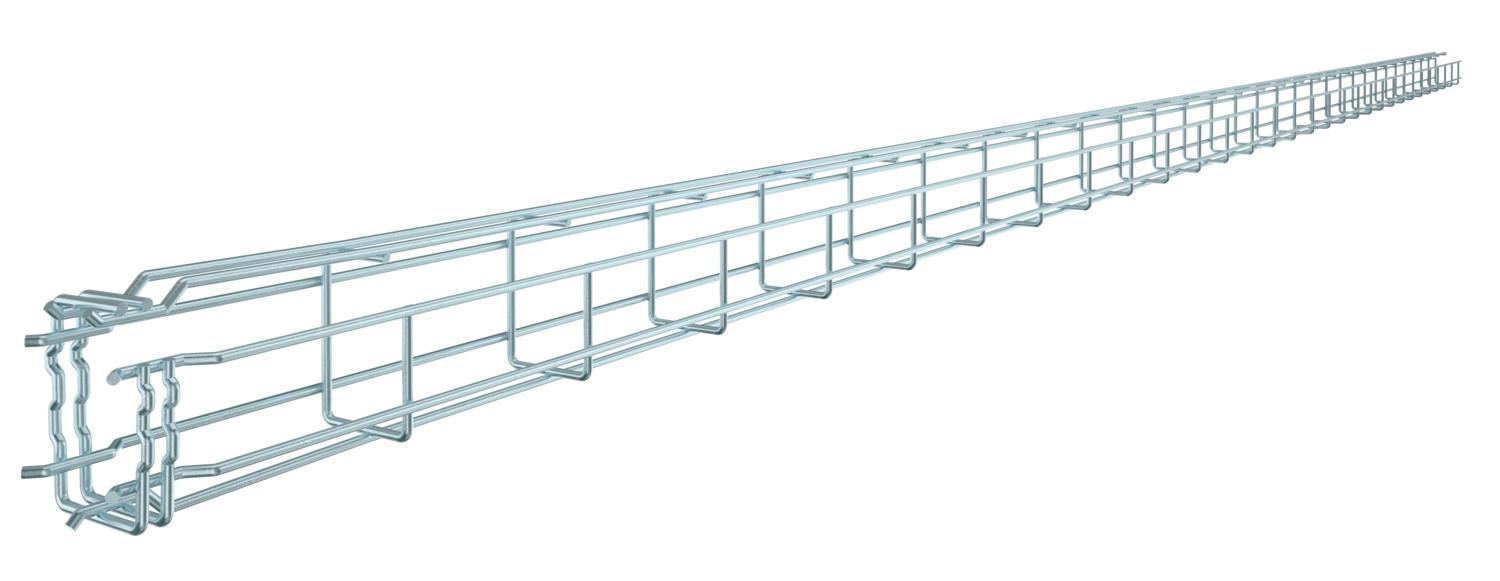

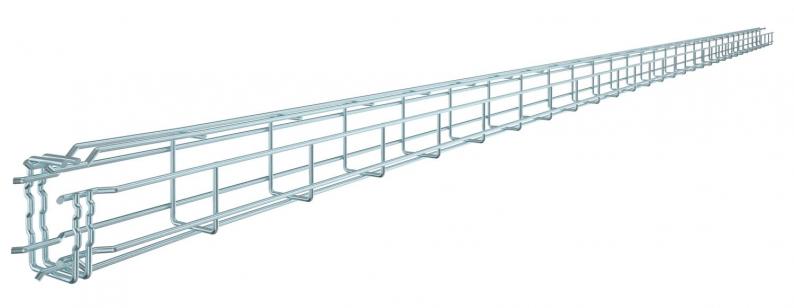

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
CO₂ Fußabdruck (GWP) Cradle-to-Gate	1,5059 kg CO₂e / 1 Meter
Dimension	75x50x3000
Draht-Durchmesser	3,9 mm
Farbe	zink
Funktionserhalt	ja
Integrierte Trennwand	ohne
Nutzquerschnitt	22 cm²
Nutzquerschnitt	2200 mm²
Oberfläche	galvanisch verzinkt
Profilform	G-Form
Rostfreier Stahl, gebeizt	nein
Schraublose Verbinder	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

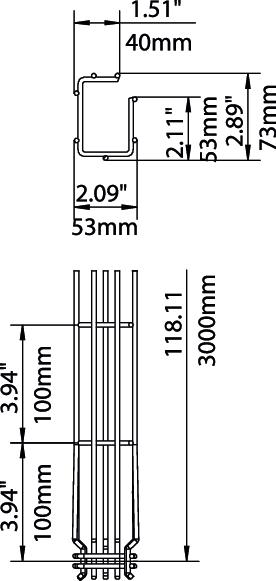

Abmessungen

Breite	50 mm
Höhe	75 mm
Länge	3000 mm
Maß A	53 mm
Maß B	53 mm
Maß C	38 mm
Maß H	73 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Zertifikate (2)

Anleitungen & Hilfen (3)

Artikelbilder (1)

3D Daten Downloads (1)
