G-Gitterrinne Magic® 75 A4

…

Art.Nr. 6005568 | EAN 4012195771609

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

6005568 / G-GRM 75 50 A4

Funktionserhalt

nein

Draht-Durchmesser

3,9 mm

Höhe

75 mm

Nutzquerschnitt

22 cm²

Länge

3000 mm

Breite

50 mm

kl. VKE: 3 m

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

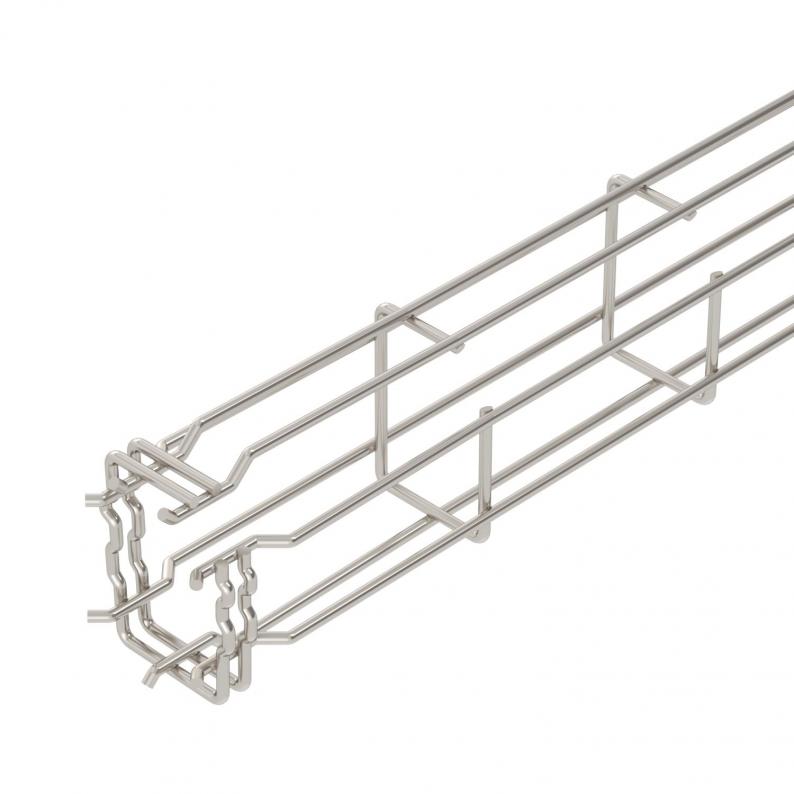

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
CO₂ Fußabdruck (GWP) Cradle-to-Gate	4,0827 kg CO₂e / 1 Meter
Dimension	75x50x3000
Draht-Durchmesser	3,9 mm
Farbe	edelstahl
Funktionserhalt	nein
Integrierte Trennwand	ohne
Nutzquerschnitt	22 cm²
Nutzquerschnitt	2200 mm²
Oberfläche	blank, nachbehandelt
Profilform	G-Form
Rostfreier Stahl, gebeizt	ja
Schraublose Verbinder	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4401

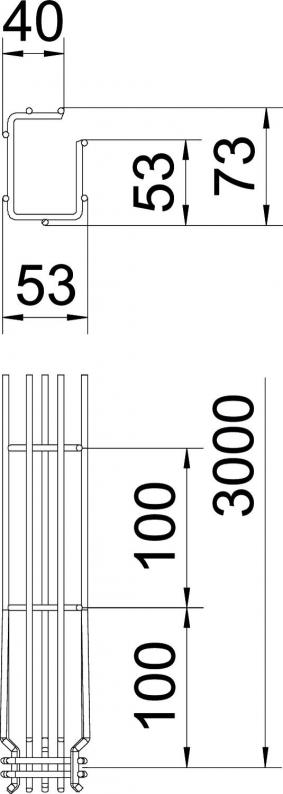

Abmessungen

Breite	50 mm
Höhe	75 mm
Länge	3000 mm
Maß A	53 mm
Maß B	53 mm
Maß C	38 mm
Maß H	73 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (3)

Anleitungen & Hilfen (3)

Artikelbilder (1)

Zubehör

Montagezubehör

Art.Nr. 6016648

Stoßstellenverbinder A4

Typ

GSV 34 A4

kl. VKE: 20 Stück

Art.Nr. 6017164

Wand- und Bodenbefestiger A4

Typ

WB GR A4
