G-Gitterrinne Magic® 50 FT
G-Gitterrinne Magic® 50 FT
Art.Nr. 6005520 | EAN 4012195686392
Art.Nr. / Typ
6005520 / G-GRM 50 50 FT
Funktionserhalt
nein
Breite
50 mm
Höhe
50 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

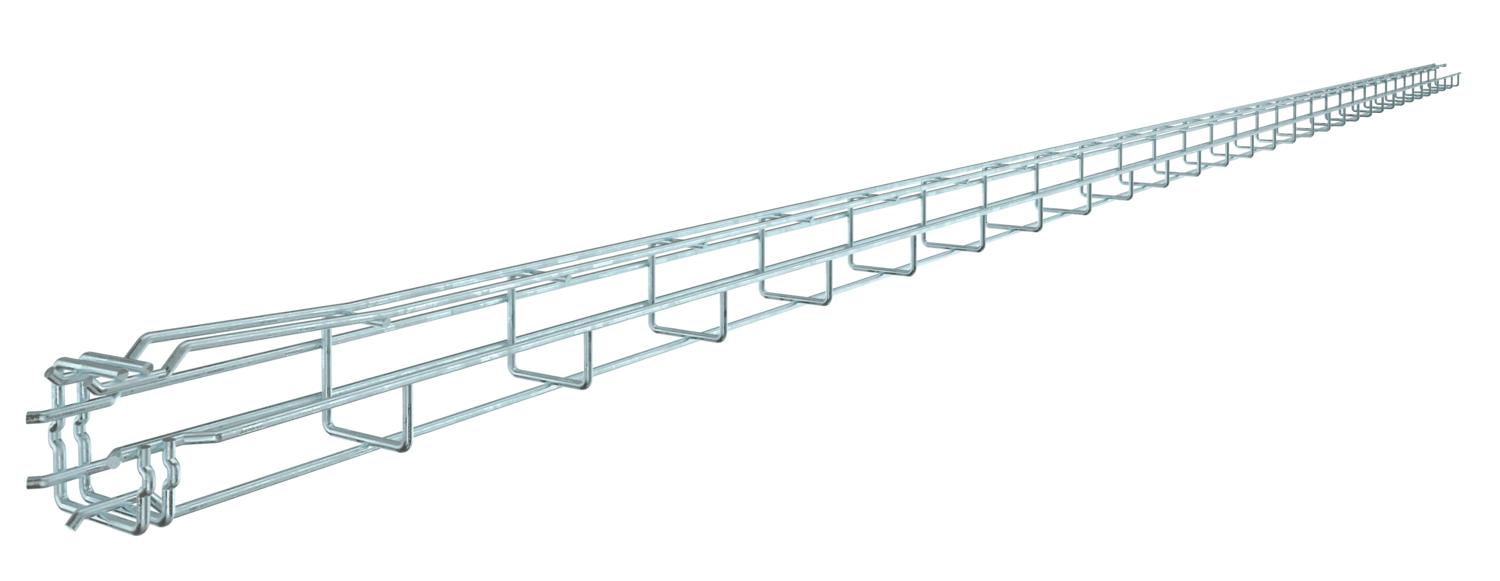

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,4885 kg CO₂e / 1 Meter |
| Dimension | 50x50x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 1700 mm² |
| Nutzquerschnitt | 17 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | G-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

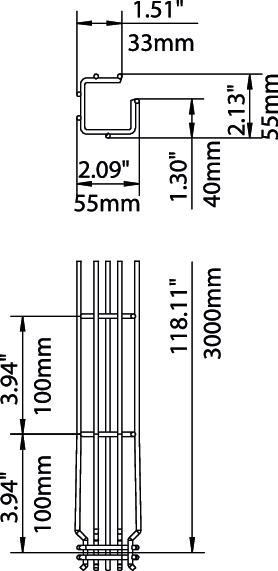

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
| Maß A | 38 mm |
| Maß B | 55 mm |
| Maß C | 33 mm |
| Maß H | 55 mm |
