G-Gitterrinne Magic® 125 A2

…

Art.Nr. 6005556 | EAN 4012195686491

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

6005556 / G-GRM 125 75 A2

Nutzquerschnitt

61 cm²

Länge

3000 mm

Funktionserhalt

nein

Draht-Durchmesser

3,9 mm

Breite

75 mm

Höhe

125 mm

kl. VKE: 3 m

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
CO₂ Fußabdruck (GWP) Cradle-to-Gate	5,4826 kg CO₂e / 1 Meter
Dimension	125x75x3000
Draht-Durchmesser	3,9 mm
Farbe	edelstahl
Funktionserhalt	nein
Integrierte Trennwand	ohne
Nutzquerschnitt	61 cm²
Nutzquerschnitt	6100 mm²
Oberfläche	blank, nachbehandelt
Profilform	G-Form
Rostfreier Stahl, gebeizt	ja
Schraublose Verbinder	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4301

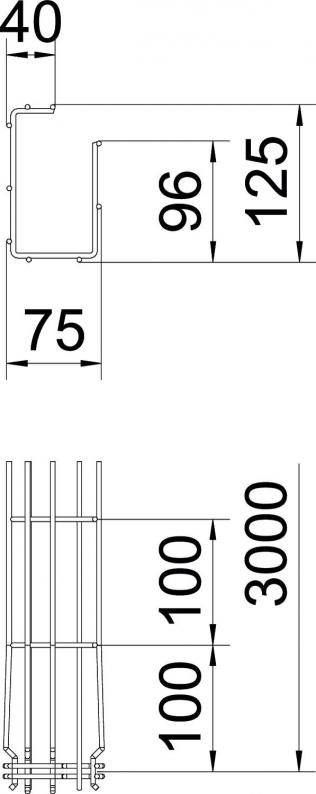

Abmessungen

Breite	75 mm
Höhe	125 mm
Länge	3000 mm
Maß A	96 mm
Maß B	75 mm
Maß C	38 mm
Maß H	125 mm

Belastungen

Stützabstand 1,0m	0,6 kN/m
Stützabstand 1,5m	0,35 kN/m
Stützabstand 2,0m	0,3 kN/m
Stützabstand 2,5m	0,25 kN/m

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (1)

3D Daten Downloads (1)

Zubehör

Montagezubehör

Art.Nr. 6016642

Stoßstellenverbinder A2

Typ

GSV 34 A2

kl. VKE: 20 Stück

Art.Nr. 6017164

Wand- und Bodenbefestiger A4

Typ

WB GR A4
