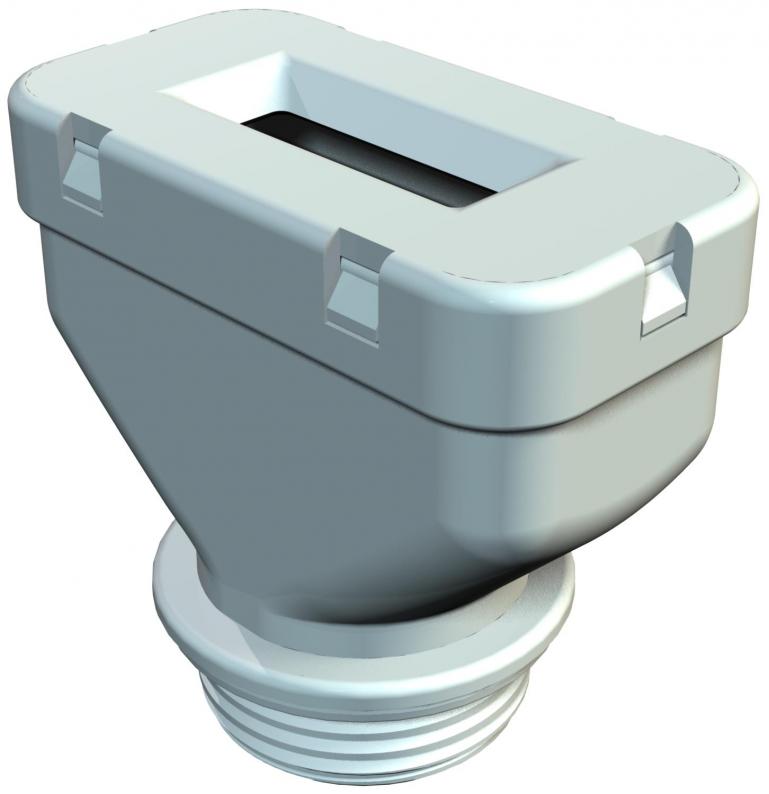

Flachkabelverschraubung, PG-Gewinde, eckige Ausführung
Art.Nr. 2012782 | EAN 4012195156918
Art.Nr. / Typ
Flachkabel/Stärke min.
Flachkabel/Breite max.
Flachkabel/Stärke max.
Flachkabel/Breite min.
Gewinde
Pg 21
kl. VKE: 25 Stück
25Stück
Beschreibung
Flachkabeleinführung in Würgenippelbauart, mit PG-Anschlussgewinde nach DIN 40430, Schutzart IP31, mit vormontiertem Stutzendichtring 107/F.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0736 kg CO₂e / 1 Stück |
| Dimension | PG21 |
| Farbe | steingrau; RAL 7030 |
| Flachkabelverschraubung | ja |
| für Ex-Zone | ohne |
| Gewinde | Pg 21 |
| Gewindeart | PG |
| Glasfaserverstärkt | nein |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schutzart | IP31 |
| Werkstoff | Polyethylen |
| Zugentlastungsmöglichkeit | nein |
Abmessungen
| Flachkabel/Breite max. | 33 mm |
|---|---|
| Flachkabel/Breite min. | 30 mm |
| Flachkabel/Stärke max. | 8 mm |
| Flachkabel/Stärke min. | 6 mm |
| Maß A | 30 mm |
| Maß B | 56 mm |
| Maß D | 35 mm |
| Maß G | PG21 mm |
| Maß L | 52 mm |
| Maß L1 | 12 mm |
| Maß L2 | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (1)
Ausführungen
Typ
Gewinde
Flachkabel/Stärke min.
Flachkabel/Breite max.
Flachkabel/Stärke max.
Flachkabel/Breite min.
Art.Nr.
106 FL 21 8 33
Pg 21
6 mm
33 mm
8 mm
30 mm
2012782
106 FL 21 9 22
Pg 21
7 mm
22 mm
9 mm
19 mm
2012820
106 FL 21 12 35
Pg 21
9 mm
35 mm
12 mm
31 mm
2012847
106 FL 21 6 30
Pg 21
4 mm
30 mm
6 mm
27 mm
2012855
Flachkabel/Stärke min.
Flachkabel/Breite max.
Flachkabel/Stärke max.
Flachkabel/Breite min.
106 FL 21 8 33
Art.Nr.
2012782
Gewinde
Pg 21
Flachkabel/Stärke min.
6 mm
Flachkabel/Breite max.
33 mm
Flachkabel/Stärke max.
8 mm
Flachkabel/Breite min.
30 mm
106 FL 21 9 22
Art.Nr.
2012820
Flachkabel/Breite max.
22 mm
Flachkabel/Breite min.
19 mm
Flachkabel/Stärke max.
9 mm
Gewinde
Pg 21
Flachkabel/Stärke min.
7 mm
106 FL 21 12 35
Art.Nr.
2012847
Gewinde
Pg 21
Flachkabel/Stärke min.
9 mm
Flachkabel/Stärke max.
12 mm
Flachkabel/Breite min.
31 mm
Flachkabel/Breite max.
35 mm
106 FL 21 6 30
Art.Nr.
2012855
Flachkabel/Stärke min.
4 mm
Flachkabel/Stärke max.
6 mm
Gewinde
Pg 21
Flachkabel/Breite max.
30 mm
Flachkabel/Breite min.
27 mm
