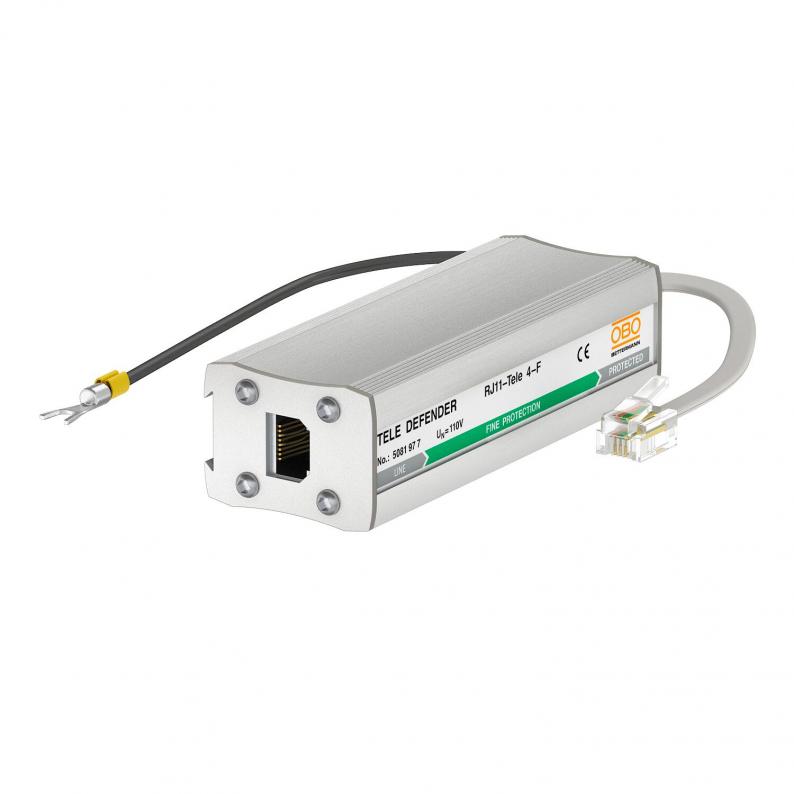

Feinschutzgerät TELE 4-F für ISDN RJ11
Feinschutzgerät TELE 4-F für ISDN RJ11
Art.Nr. 5081977 | EAN 4012196415663
Art.Nr. / Typ
5081977 / RJ11-TELE 4-F
Ausführung
Feinschutz, 4 Adern
Anzahl Pole
4
Stecksystem
RJ11
Höchste Dauerspannung AC
120 V
Höchste Dauerspannung DC
170 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Datenleitungsschutzgerät für analoge Telekommunikations-Systeme
• im Aluminiumgehäuse
• mit zweistufiger Schutzschaltung
• einfache Montage
• inkl. 150 mm Anschlussleitung mit RJ11 bzw. RJ45-Steckern
• optimierte Bandbreite für TK-Systeme
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: für analoge Telekommunikations-Systeme
• im Aluminiumgehäuse
• einfache Montage auf Hutschiene oder am Endgerät
• inkl. 150 mm Anschlussleitung mit RJ411-Steckern
• optimierte Bandbreite für TK-Systeme
• im Aluminiumgehäuse
• mit zweistufiger Schutzschaltung
• einfache Montage
• inkl. 150 mm Anschlussleitung mit RJ11 bzw. RJ45-Steckern
• optimierte Bandbreite für TK-Systeme
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: für analoge Telekommunikations-Systeme
• im Aluminiumgehäuse
• einfache Montage auf Hutschiene oder am Endgerät
• inkl. 150 mm Anschlussleitung mit RJ411-Steckern
• optimierte Bandbreite für TK-Systeme
Technische Daten
Technische Daten
| Anzahl Pole | 4 |
|---|---|
| Ausführung | Feinschutz, 4 Adern |
| Dimension | 170V |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Erdung über: | Anschlussleitung |
| Gesamt-Ableitstoßstrom (8/20) | 4 kA |
| Grenzfrequenz | 18 MHz |
| Höchste Dauerspannung AC | 120 V |
| Höchste Dauerspannung DC | 170 V |
| Isolationswiderstand | > 34 MΩ |
| Kapazität (Ader-Ader) | <500 pF |
| Kapazität (Ader-Erde) | <20 pF |
| Kategorie | Typ 2+3 / C2+C1 |
| Leitungsart für Überspannungsschutzgeräte | Telekommunikationsleitung |
| LPZ | 1→3 |
| Nennlaststrom AC | 0,2 A |
| Nennlaststrom DC | 0,3 A |
| Prüfnorm | IEC 61643-21 |
| Schutzart | IP40 |
| Schutzpegel Ader - Ader | <300 V |
| Schutzpegel Ader - Erde | <600 V |
| Schutzpegel Ader - Erde bei 1kV/µs (C3) | <245 |
| Serienwiderstand pro Ader | 2,2 Ω ± 10 % |
| Signalisierung am Gerät | ohne |
| SPD nach IEC 61643-21 | Class II+III / C2+C1 |
| Stecksystem | RJ11 |
| Stoßstromfestigkeit Ader - Ader | C1: 1 kV / 0,5 kA (8/20) |
| Stoßstromfestigkeit Ader - Erde | C2: 2 kV / 1 kA (8/20) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
