Feinschutz für 9-polige RS232-Schnittstelle

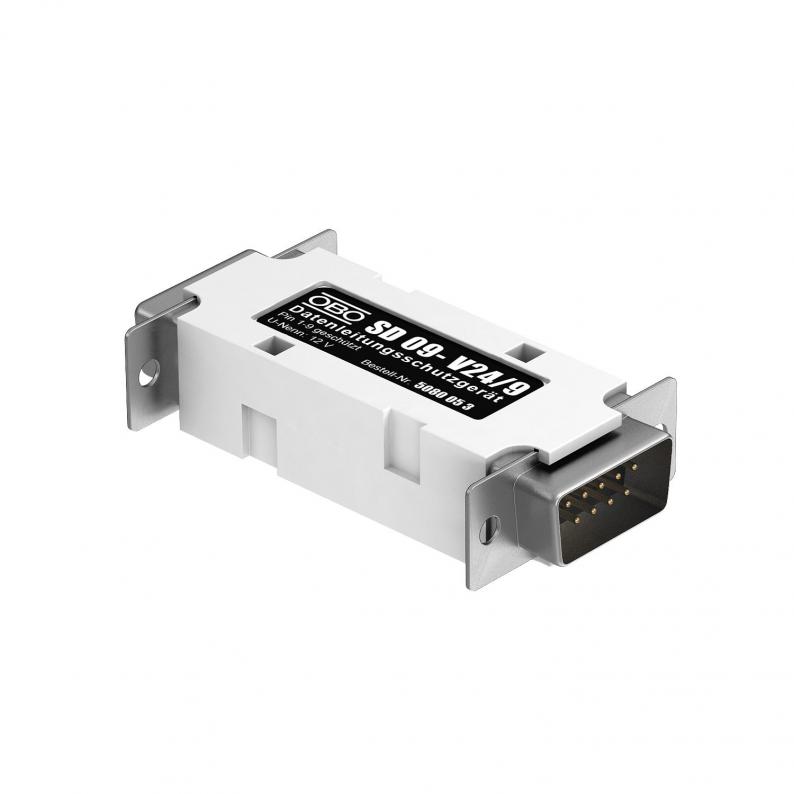

Feinschutz für 9-polige RS232-Schnittstelle
Art.Nr. 5080053 | EAN 4012195915973
Art.Nr. / Typ
5080053 / SD09-V24 9
Höchste Dauerspannung DC
18 V
Stecksystem
D-Sub 9-polig
Anzahl Pole
9
Ausführung
SUB-D-9; V24 RS232
kl. VKE: 1 Stück
1Stück
Beschreibung
Datenleitungsschutzgerät für serielle Schnittstellen
• unterschiedliche Anschlusstechnik verfügbar
• geringer Schutzpegel
Anwendung: SPS, Alarmanlagen, Steuerungen
• unterschiedliche Anschlusstechnik verfügbar
• geringer Schutzpegel
Anwendung: SPS, Alarmanlagen, Steuerungen
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Ansprechzeit | <10 ns |
| Anzahl Pole | 9 |
| Ausführung | SUB-D-9; V24 RS232 |
| Dimension | 12V |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Höchste Dauerspannung AC | 12 V |
| Höchste Dauerspannung DC | 18 V |
| Kategorie | Typ 3 / C1 |
| LPZ | 2→3 |
| Nennspannung | 12 V |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP40 |
| Schutzpegel Ader - Ader | <50 V |
| Schutzpegel Ader - Ader bei 1kV/µs (C3) | <25 V |
| Schutzpegel Ader - Erde | <50 V |
| Schutzpegel Ader - Erde bei 1kV/µs (C3) | <25 |
| SPD nach IEC 61643-21 | Class III / C1 |
| Stecksystem | D-Sub 9-polig |
| Stoßstromfestigkeit Ader - Ader | 0,34 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | 0,34 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
Abmessungen
| Breite | 16 mm |
|---|---|
| Höhe | 34 mm |
| Länge | 60 mm |
