Erweiterungs-Zwischenstutzen, metrisches Gewinde
Erweiterungs-Zwischenstutzen, metrisches Gewinde
Art.Nr. 2031451 | EAN 4012195371885
Art.Nr. / Typ
Gewindemaß metrisch Innen
Gewindemaß metrisch Außen
kl. VKE: 50 Stück
50Stück
Beschreibung

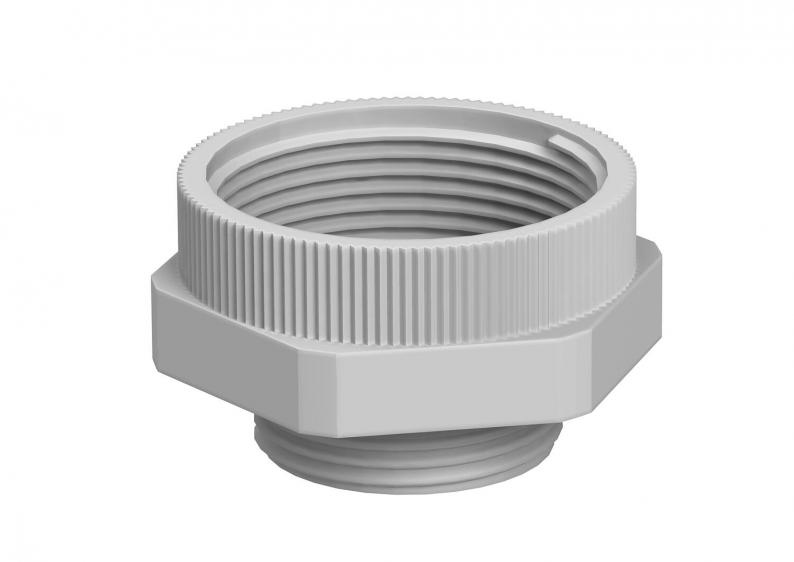

Erweiterung mit metrischem Innen- und Außengewinde für die Montage von Kunststoff-Kabelverschraubungen an Gehäusen. Schutzart IP54 ohne zusätzliche Anschlussdichtung. Schutzart bis IP68 möglich mit zusätzlicher Anschlussdichtung, zum Beispiel O-Ring oder Flachdichtring.
Technische Daten
Technische Daten
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0024 kg CO₂e / 1 Stück |
|---|---|
| Dimension | M16-M20 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| Gewindeart Außengewinde | metrisch |
| Gewindeart Innengwinde | metrisch |
| Gewindemaß metrisch Außen | 16 |
| Gewindemaß metrisch Innen | 20 |
| Schlüsselweite | 24 |
| Vernickelt | nein |
| Werkstoff | Polyamid |
Abmessungen
| Maß D | 11 mm |
|---|---|
| Maß E | 26,5 mm |
| Maß L | 20,5 mm |
| Maß L1 | 8 mm |
| Maß L2 | 5 mm |
| Maß L3 | 10,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Gewindemaß metrisch Innen
Gewindemaß metrisch Außen
Art.Nr.
107 E M 16-20 PA
20
16
2031451
107 E M 20-25 PA
25
20
2031452
107 E M 25-32 PA
25
25
2031453
107 E M 32-40 PA
40
32
2031454
Gewindemaß metrisch Innen
Gewindemaß metrisch Außen
107 E M 16-20 PA
Art.Nr.
2031451
Gewindemaß metrisch Innen
20
Gewindemaß metrisch Außen
16
107 E M 20-25 PA
Art.Nr.
2031452
Gewindemaß metrisch Außen
20
Gewindemaß metrisch Innen
25
107 E M 25-32 PA
Art.Nr.
2031453
Gewindemaß metrisch Außen
25
Gewindemaß metrisch Innen
25
107 E M 32-40 PA
Art.Nr.
2031454
Gewindemaß metrisch Außen
32
Gewindemaß metrisch Innen
40
