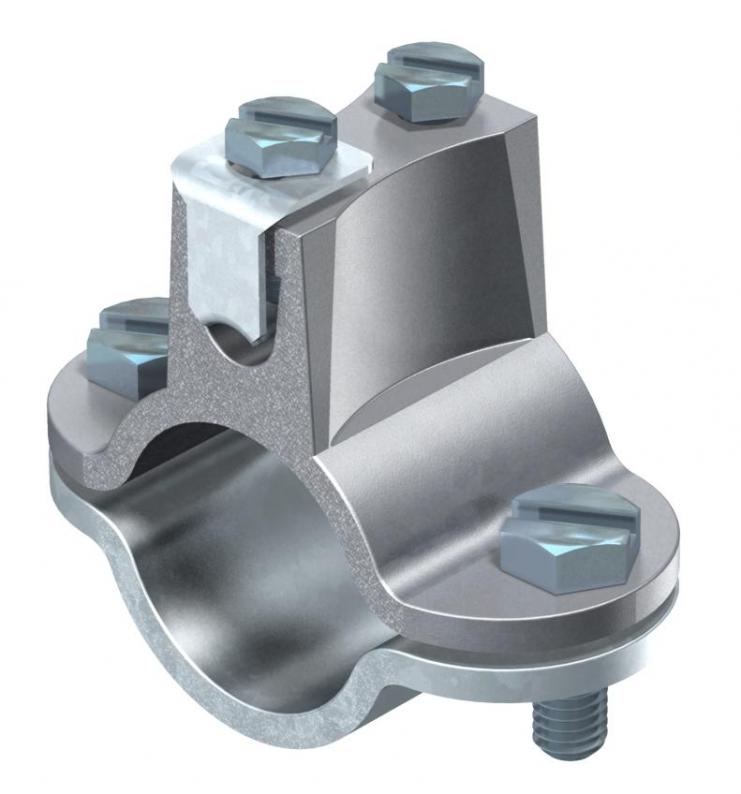

Erdungsschelle Typ 952
Art.Nr. 5052076 | EAN 4012195386834
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Maß A
Maß X
3 mm
kl. VKE: 5 Stück
5Stück
Beschreibung
• für Rohre 1/2 - 2 Zoll bzw. Ø 11,5-60 mm
• Anschlussmöglichkeiten: Leitungen 16-70 mm² bzw. Rundleiter bis Rd 10 mit unverlierbarer Druckleiste aus rostfreiem Stahl
• mit 2 Sechskantschrauben M6 x 16 und 2 Sechskantschrauben M8 x 20 aus Stahl, feuerverzinkt
• Schellenoberteil mit angegossener Klemmstelle aus Zinkdruckguss, Schellenunterteil aus Stahl, feuerverzinkt
• Anschlussmöglichkeiten: Leitungen 16-70 mm² bzw. Rundleiter bis Rd 10 mit unverlierbarer Druckleiste aus rostfreiem Stahl
• mit 2 Sechskantschrauben M6 x 16 und 2 Sechskantschrauben M8 x 20 aus Stahl, feuerverzinkt
• Schellenoberteil mit angegossener Klemmstelle aus Zinkdruckguss, Schellenunterteil aus Stahl, feuerverzinkt
Technische Daten
Technische Daten
| Anzahl der Leiter | 1 |
|---|---|
| Dimension | 1/2" |
| Oberfläche | tauchfeuerverzinkt |
| Querschnitt des anzuschließenden Kabels max. | 70 mm² |
| Querschnitt des anzuschließenden Kabels min. | 16 mm² |
| Spannbereich D | 1/2 |
| Spannbereich D max. | 21,5 mm |
| Spannbereich D min. | 18,5 mm |
| Werkstoff | Stahl |

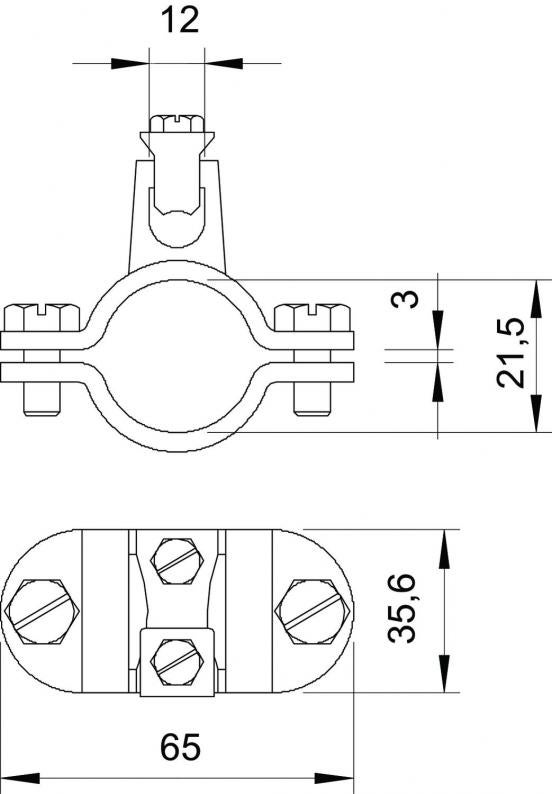

Abmessungen
| Maß A | 65 mm |
|---|---|
| Maß D | 21,5 mm |
| Maß X | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Artikelbilder (1)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Maß A
Maß X
Art.Nr.
952 Z 1/2
18,5 mm
21,5 mm
65 mm
3 mm
5052076
952 Z 3/4
24 mm
27 mm
71 mm
3 mm
5052092
952 Z 1
30,5 mm
33,5 mm
77 mm
3 mm
5052114
952 Z 1 1/4
39,5 mm
42,5 mm
87 mm
3 mm
5052130
952 Z 1 1/2
45,5 mm
48,5 mm
94 mm
3 mm
5052157
952 Z 2
57 mm
60 mm
105 mm
3 mm
5052181
Spannbereich D min.
Spannbereich D max.
Maß A
952 Z 1/2
Art.Nr.
5052076
Spannbereich D min.
18,5 mm
Spannbereich D max.
21,5 mm
Maß A
65 mm
Maß X
3 mm
952 Z 3/4
Art.Nr.
5052092
Maß A
71 mm
Maß X
3 mm
Spannbereich D min.
24 mm
Spannbereich D max.
27 mm
952 Z 1
Art.Nr.
5052114
Maß X
3 mm
Maß A
77 mm
Spannbereich D min.
30,5 mm
Spannbereich D max.
33,5 mm
952 Z 1 1/4
Art.Nr.
5052130
Spannbereich D min.
39,5 mm
Maß A
87 mm
Maß X
3 mm
Spannbereich D max.
42,5 mm
952 Z 1 1/2
Art.Nr.
5052157
Maß X
3 mm
Spannbereich D min.
45,5 mm
Maß A
94 mm
Spannbereich D max.
48,5 mm
952 Z 2
Art.Nr.
5052181
Spannbereich D min.
57 mm
Spannbereich D max.
60 mm
Maß A
105 mm
Maß X
3 mm
