Erdungsschelle Typ 925
Art.Nr. 5040078 | EAN 4012195385332
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Maß A
Maß X
2 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
• für Rohre 1/4 - 1 1/2 Zoll bzw. Ø 11,5-48,3 mm
• Anschlussmöglichkeiten: Leitungen bis 16 mm² mit Anschlussklemme, vernietet aus Messing und 1 Zylinderschraube M5 x 12
• bis Größe 1 1/2 Zoll mit 2 Zylinderschrauben M6 x 16 (G)
• Anschlussmöglichkeiten: Leitungen bis 16 mm² mit Anschlussklemme, vernietet aus Messing und 1 Zylinderschraube M5 x 12
• bis Größe 1 1/2 Zoll mit 2 Zylinderschrauben M6 x 16 (G)
Technische Daten
Technische Daten
| Anzahl der Leiter | 1 |
|---|---|
| Dimension | 1/2" |
| Oberfläche | galvanisch verzinkt |
| Querschnitt des anzuschließenden Kabels max. | 16 mm² |
| Spannbereich D | 1/2 |
| Spannbereich D max. | 21,3 mm |
| Spannbereich D min. | 19,3 mm |
| Werkstoff | Stahl |

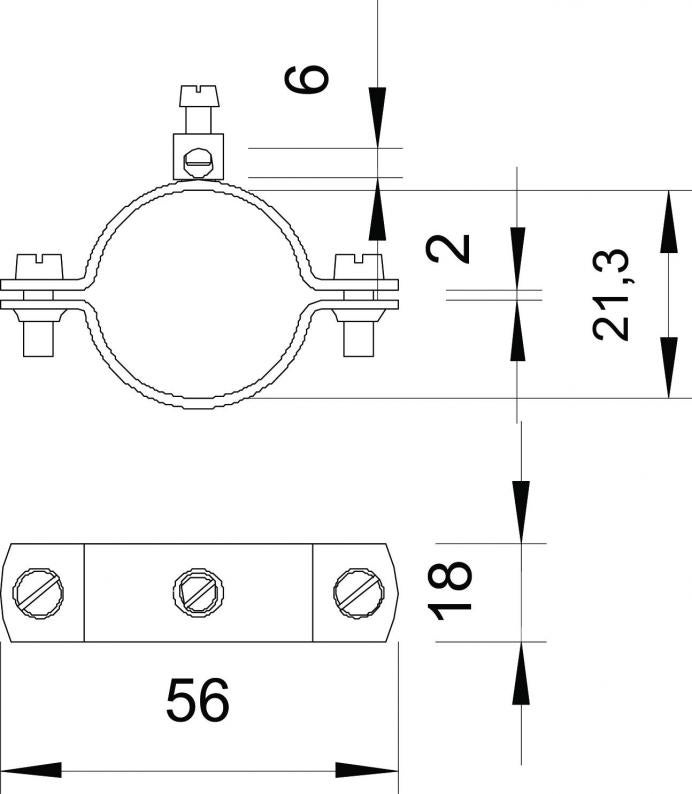

Abmessungen
| Maß A | 56 mm |
|---|---|
| Maß b | 18 mm |
| Maß D | 21,3 mm |
| Maß X | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (1)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Maß A
Maß X
Art.Nr.
925 1/2
19,3 mm
21,3 mm
56 mm
2 mm
5040078
925 3/4
24,9 mm
26,9 mm
62 mm
2 mm
5040094
925 1
31,7 mm
33,7 mm
70 mm
2 mm
5040116
925 1 1/4
40,4 mm
42,4 mm
81 mm
2 mm
5040132
925 1 1/2
46,3 mm
48,3 mm
88 mm
2 mm
5040159
Spannbereich D min.
Spannbereich D max.
Maß A
925 1/2
Art.Nr.
5040078
Spannbereich D min.
19,3 mm
Spannbereich D max.
21,3 mm
Maß A
56 mm
Maß X
2 mm
925 3/4
Art.Nr.
5040094
Maß A
62 mm
Spannbereich D min.
24,9 mm
Maß X
2 mm
Spannbereich D max.
26,9 mm
925 1
Art.Nr.
5040116
Spannbereich D max.
33,7 mm
Maß A
70 mm
Maß X
2 mm
Spannbereich D min.
31,7 mm
925 1 1/4
Art.Nr.
5040132
Spannbereich D max.
42,4 mm
Spannbereich D min.
40,4 mm
Maß A
81 mm
Maß X
2 mm
925 1 1/2
Art.Nr.
5040159
Spannbereich D max.
48,3 mm
Spannbereich D min.
46,3 mm
Maß A
88 mm
Maß X
2 mm
