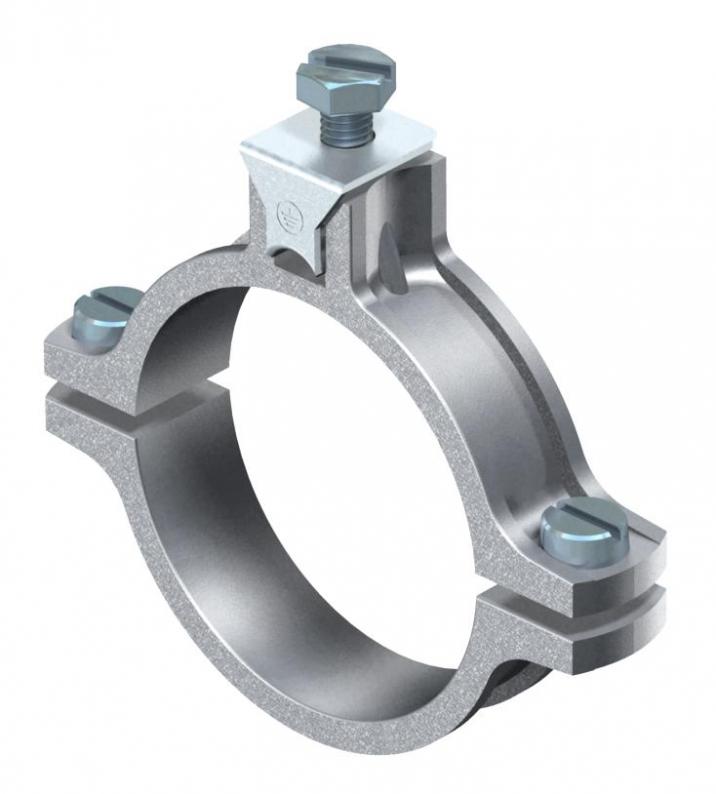

Erdungslasche Typ 950
Art.Nr. 5050030 | EAN 4012195386117
Art.Nr. / Typ
Maß X
Maß A
Spannbereich D min.
Spannbereich D max.
kl. VKE: 10 Stück
10Stück
Beschreibung
• für Rohre von Ø 1/4 - 2 Zoll
• Anschlussmöglichkeiten: Leitungen bis 35 mm² oder Rundleiter bis Ø 6 mm
• mit unverlierbarer Druckleiste, 2 Zylinderschrauben M6 x 16 und 1 Sechskantschraube M6 x 16 aus Stahl, galvanisch verzinkt, Schellenoberteil und Unterteil aus Zinkdruckguss
• Anschlussmöglichkeiten: Leitungen bis 35 mm² oder Rundleiter bis Ø 6 mm
• mit unverlierbarer Druckleiste, 2 Zylinderschrauben M6 x 16 und 1 Sechskantschraube M6 x 16 aus Stahl, galvanisch verzinkt, Schellenoberteil und Unterteil aus Zinkdruckguss
Technische Daten
Technische Daten
| Anzahl der Leiter | 1 |
|---|---|
| Dimension | 1/4" |
| Oberfläche | galvanisch verzinkt |
| Querschnitt des anzuschließenden Kabels max. | 35 mm² |
| Spannbereich D | 1/4 |
| Spannbereich D max. | 14 mm |
| Spannbereich D min. | 12 mm |
| Werkstoff | Zinkdruckguss |

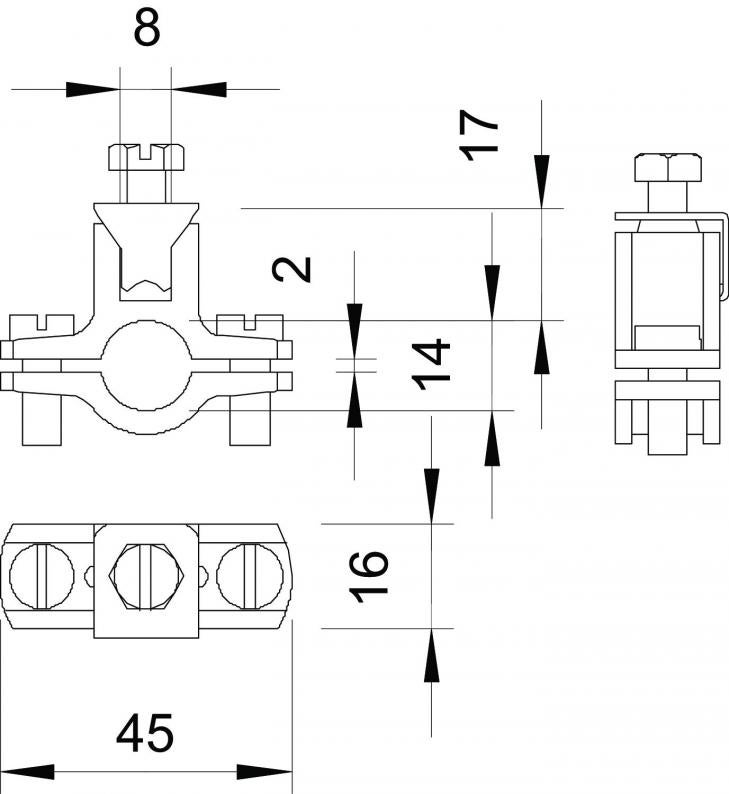

Abmessungen
| Maß A | 45 mm |
|---|---|
| Maß D | 14 mm |
| Maß X | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (1)
3D Daten Downloads (2)
Ausführungen
Typ
Maß X
Maß A
Spannbereich D min.
Spannbereich D max.
Art.Nr.
950 Z 1/4
2 mm
45 mm
12 mm
14 mm
5050030
950 Z 3/8
2 mm
50 mm
15,5 mm
17,5 mm
5050057
950 Z 1/2
2,5 mm
54 mm
20 mm
22,5 mm
5050073
950 Z 3/4
3 mm
61 mm
25 mm
28 mm
5050081
950 Z 1
3 mm
66 mm
31,5 mm
34,5 mm
5050111
950 Z 1 1/4
3 mm
78 mm
40,5 mm
43,5 mm
5050138
950 Z 1 1/2
3 mm
84 mm
46,5 mm
49,5 mm
5050154
950 Z 1 3/4
3 mm
88 mm
51 mm
54 mm
5050170
950 Z 2
3 mm
96 mm
58,5 mm
61,5 mm
5050197
Maß X
Maß A
Spannbereich D min.
Spannbereich D max.
950 Z 1/4
Art.Nr.
5050030
Maß X
2 mm
Maß A
45 mm
Spannbereich D min.
12 mm
Spannbereich D max.
14 mm
950 Z 3/8
Art.Nr.
5050057
Maß A
50 mm
Maß X
2 mm
Spannbereich D min.
15,5 mm
Spannbereich D max.
17,5 mm
950 Z 1/2
Art.Nr.
5050073
Maß A
54 mm
Spannbereich D max.
22,5 mm
Maß X
2,5 mm
Spannbereich D min.
20 mm
950 Z 3/4
Art.Nr.
5050081
Maß A
61 mm
Spannbereich D max.
28 mm
Spannbereich D min.
25 mm
Maß X
3 mm
950 Z 1
Art.Nr.
5050111
Maß A
66 mm
Spannbereich D min.
31,5 mm
Spannbereich D max.
34,5 mm
Maß X
3 mm
950 Z 1 1/4
Art.Nr.
5050138
Maß X
3 mm
Spannbereich D max.
43,5 mm
Maß A
78 mm
Spannbereich D min.
40,5 mm
950 Z 1 1/2
Art.Nr.
5050154
Spannbereich D max.
49,5 mm
Spannbereich D min.
46,5 mm
Maß A
84 mm
Maß X
3 mm
950 Z 1 3/4
Art.Nr.
5050170
Maß X
3 mm
Spannbereich D max.
54 mm
Spannbereich D min.
51 mm
Maß A
88 mm
950 Z 2
Art.Nr.
5050197
Maß A
96 mm
Spannbereich D min.
58,5 mm
Maß X
3 mm
Spannbereich D max.
61,5 mm
