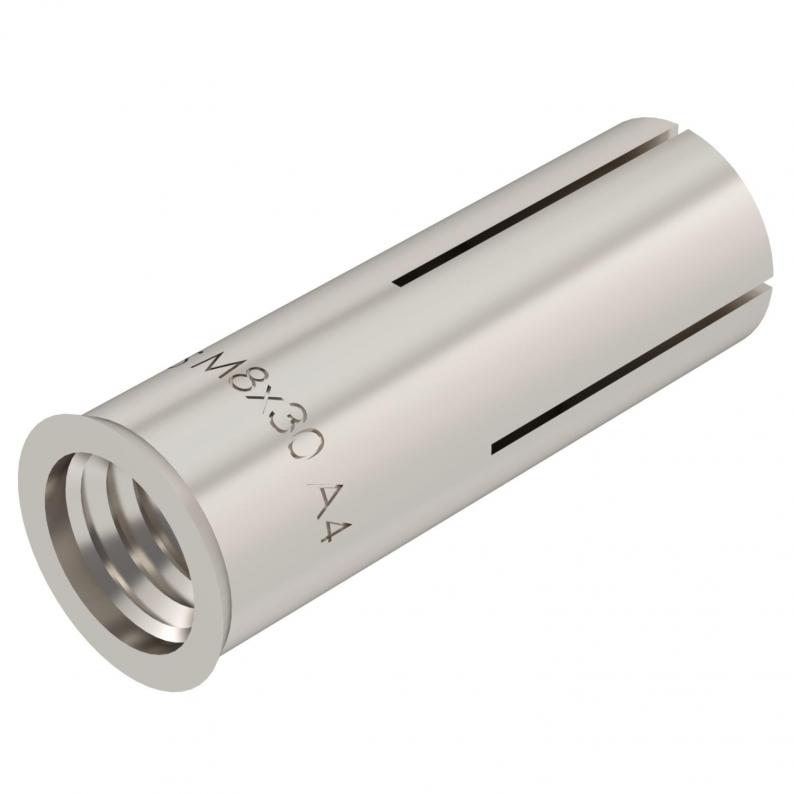

Einschlaganker, Ausführung mit Kragen
Art.Nr. 3492003 | EAN 4012196709557
Art.Nr. / Typ
Länge
Zulässiger Lastbereich Zugzone
Gewinde
kl. VKE: 50 Stück
50Stück
Beschreibung
Einschlaganker zur Einzelbefestigung von nichttragenden Systemen in ungerissenem Beton und zur Mehrfachbefestigung in gerissenem und ungerissenem Beton.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Technische Daten
Technische Daten
| Ausführung | Einschlag |
|---|---|
| Befestigungsvorrichtung | sonstige |
| Bohrlochtiefe | 30 mm |
| Bohrungsdurchmesser min. | 10 mm |
| Dimension | 8x30 |
| Einschraubtiefe max. | 13 mm |
| Einschraubtiefe min. | 9 mm |
| Farbe | edelstahl |
| Geeignet für Baustoff | Beton |
| Gewinde | M8 |
| Gewinde metrisch | 8 |
| Gewindeart | metrisch |
| Montageart Dübel, Anker | Vorsteckmontage |
| Selbstbohrend | nein |
| Werkstoff | Edelstahl, rostfrei |
| Zulässiger Lastbereich Zugzone | 1,7 |
| Zulassungen vorhanden | ja |
Abmessungen
| Länge | 30 mm |
|---|---|
| Maß L | 30 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Länge
Zulässiger Lastbereich Zugzone
Gewinde
Art.Nr.
ES M 8x30 A4
30 mm
1,7
M8
3492003
ES M 10x40 A4
40 mm
2
M10
3492008
ES M 12x50 A4
50 mm
2,4
M12
3492012
Länge
Zulässiger Lastbereich Zugzone
Gewinde
ES M 8x30 A4
Art.Nr.
3492003
Länge
30 mm
Zulässiger Lastbereich Zugzone
1,7
Gewinde
M8
ES M 10x40 A4
Art.Nr.
3492008
Zulässiger Lastbereich Zugzone
2
Gewinde
M10
Länge
40 mm
ES M 12x50 A4
Art.Nr.
3492012
Länge
50 mm
Gewinde
M12
Zulässiger Lastbereich Zugzone
2,4
