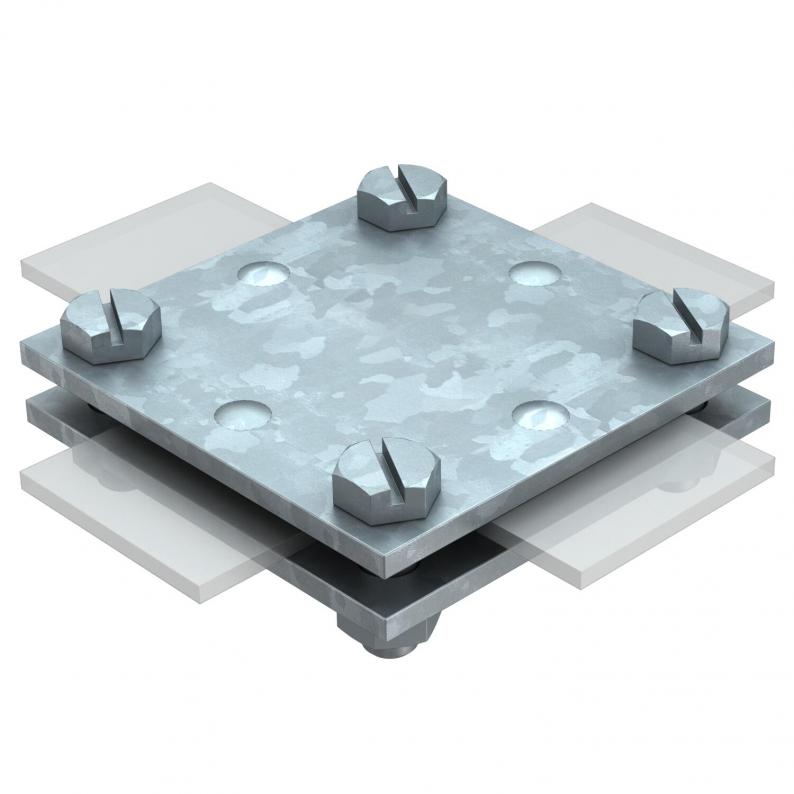

DIN-Kreuzverbinder für Flachleiter
DIN-Kreuzverbinder für Flachleiter
Art.Nr. 5314658 | EAN 4012195419471
Art.Nr. / Typ
Passung
Oberfläche
tauchfeuerverzinkt
kl. VKE: 10 Stück
10Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/EN 62305-3)
• Passung: max. FL 30 x FL 30 bzw. max. FL 40 x FL 40
• ohne Zwischenplatte
• montiert mit 4 Sechskantschrauben M8 x 25 und 4 Sechskantmuttern M8 (F)
• Passung: max. FL 30 x FL 30 bzw. max. FL 40 x FL 40
• ohne Zwischenplatte
• montiert mit 4 Sechskantschrauben M8 x 25 und 4 Sechskantmuttern M8 (F)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Kreuzverbinder |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 30mm |
| Geeignet für Verbindung | Flachleiter Fl 30 / Fl 30 |
| Oberfläche | tauchfeuerverzinkt |
| Passung | max. FL30 mm |
| Werkstoff | Stahl |
| Zwischenplatte | nein |
Abmessungen
| Maß A | 60 mm |
|---|---|
| Maß B | 60 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (2)
Ausführungen
Typ
Passung
Oberfläche
Art.Nr.
256 A-DIN 30 FT
max. FL30 mm
tauchfeuerverzinkt
5314658
256 A-DIN 40 FT
max. FL40 mm
tauchfeuerverzinkt
5314666
Passung
256 A-DIN 30 FT
Art.Nr.
5314658
Passung
max. FL30 mm
Oberfläche
tauchfeuerverzinkt
256 A-DIN 40 FT
Art.Nr.
5314666
Oberfläche
tauchfeuerverzinkt
Passung
max. FL40 mm
