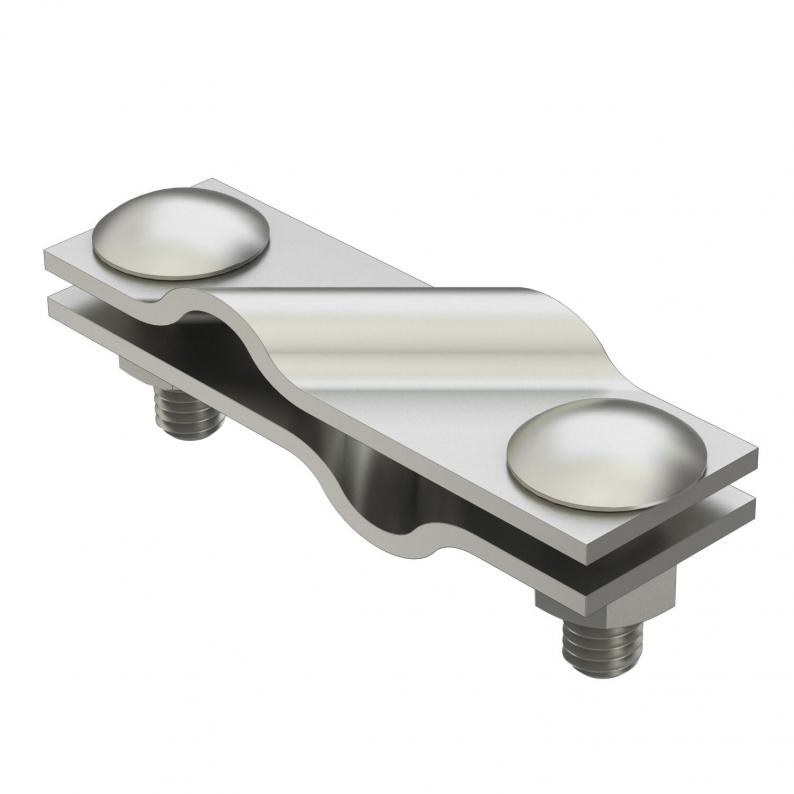

Diagonalverbinder für Rundleiter A4
Diagonalverbinder für Rundleiter A4
Art.Nr. 5313013 | EAN 4012196466290
Art.Nr. / Typ
5313013 / 2760 8-10 V4A
Passung
Rd 8-10 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3)
• zum Verbinden von Rundleiter 8-10mm
• montiert mit 2 Flachrundschrauben M10 x 30 und 2 Sechskantmuttern M10
• zum Verbinden von Rundleiter 8-10mm
• montiert mit 2 Flachrundschrauben M10 x 30 und 2 Sechskantmuttern M10
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Flachrundschraube |
|---|---|
| Art des Verbinders | Verbinder |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 101x30 |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 8-10 |
| Klemmbereich max. | 10 mm |
| Klemmbereich min. | 8 mm |
| Passung | Rd 8-10 mm |
| Werkstoff | Edelstahl, rostfrei 1.4571/1.4404 |
| Zwischenplatte | nein |
Abmessungen
| Breite | 30 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 101 mm |
| Maß A | 101 mm |
