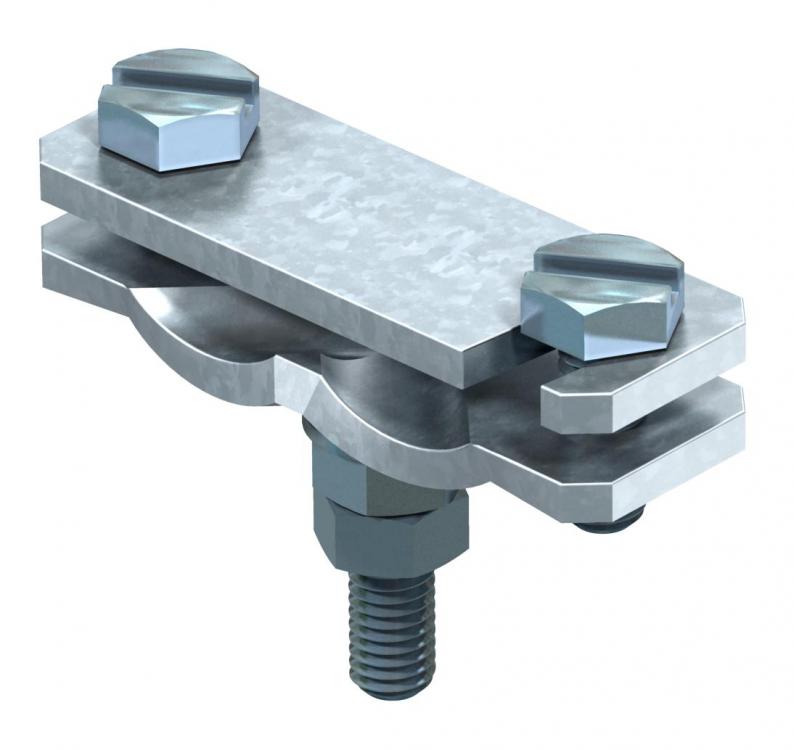

Diagonalklemme mit Bolzen FT
Diagonalklemme mit Bolzen FT
Art.Nr. 5313066 | EAN 4012195806530
Art.Nr. / Typ
5313066 / 250 A-BO
Passung
Rd 6-22/max. FL50 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
• für Bewehrungsstähle Ø 6-22 mm und Flachleiter 50 x 4
• montiert mit Schrauben M10 x 25
• einfache Montage durch offenes Langloch
• mit angeschweißtem Bolzen M10 x 40, inkl. 2 Scheiben und 2 Muttern
• montiert mit Schrauben M10 x 25
• einfache Montage durch offenes Langloch
• mit angeschweißtem Bolzen M10 x 40, inkl. 2 Scheiben und 2 Muttern
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Verbinder |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 88x30x70 |
| Flachleiterbreite Leiter 2 max. | 5 |
| Geeignet für Verbindung | sonstige |
| Oberfläche | feuerverzinkt |
| Passung | Rd 6-22/max. FL50 mm |
| Rundleiterdurchmesser Leiter 1 max. | 22 mm |
| Rundleiterdurchmesser Leiter 1 min. | 6 mm |
| Werkstoff | Stahl |
Abmessungen
| Maß L | 25 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Passung
Art.Nr.
250 A-BO
Rd 6-22/max. FL50 mm
5313066
250 A-BO
Art.Nr.
5313066
Passung
Rd 6-22/max. FL50 mm
