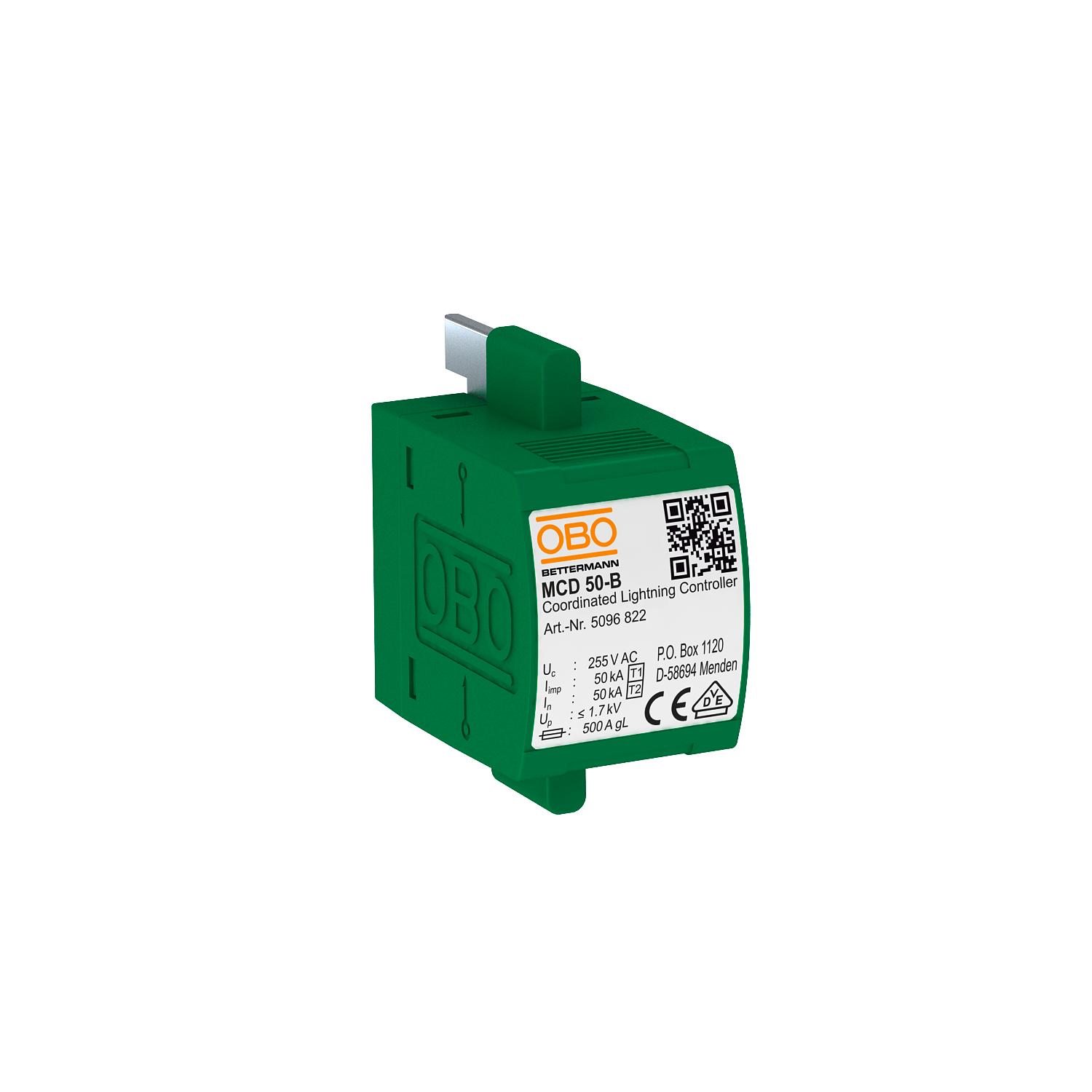

CoordinatedLightningController, Oberteil
CoordinatedLightningController, Oberteil
Art.Nr. 5096822 | EAN 4012195544517
Art.Nr. / Typ
5096822 / MCD 50-B 0
Höchste Dauerspannung AC
255 V
Ausführung der Pole
1
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Kombiableiter Typ 1+2
• Blitzstromableitvermögen 50 kA (10/350)
• Schutzpegel < 1,7 kV
• Netzfolgestromlöschend 10 kA
• Gekapselte, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
• Blitzstromableitvermögen 50 kA (10/350)
• Schutzpegel < 1,7 kV
• Netzfolgestromlöschend 10 kA
• Gekapselte, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Technische Daten
Technische Daten
| Ansprechzeit | <100 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 1-polig Oberteil; 255V |
| Ausführung der Pole | 1 |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Blitzstoßstrom (10/350) [gesamt] | 50 kA |
| Dimension | 255V |
| Fernsignalisierung | nein |
| Höchste Dauerspannung (L-N) | 255 V |
| Höchste Dauerspannung (N-PE) | 255 V |
| Höchste Dauerspannung AC | 255 V |
| Kurzschlussfestigkeit | 10 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
| LPZ | 0→2 |
| Maximale Vorsicherung | 500 A |
| Montageart | auf Basiselement |
| Nennableitstoßstrom (8/20 µs) | 50 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 50 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 125 A |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 1 |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | keine |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Zulassungen | VDE |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 69 mm |
| Länge | 100 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 50 kA |
|---|---|
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 10 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
| Max. netzseitiger Überstromschutz | 500 |
| Schutzpegel [L-N] | ≤1,7 |
