Bogen winkelverstellbar 60 FT

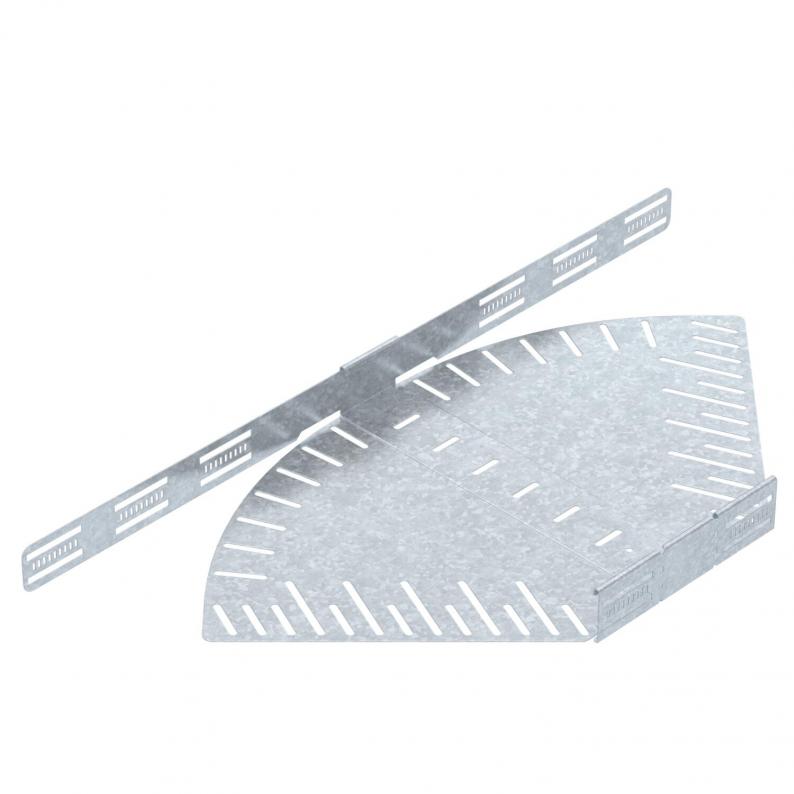

Bogen winkelverstellbar 60 FT
Art.Nr. 6037128 | EAN 4012197341718
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen-und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Gelenkbogen_komplett |
| Blechstärke | 1,25 mm |
| Dimension | 60x400 |
| Empfohlene Anzahl Schrauben | 14 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1,25 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
| Maß L | 834 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Farbe
Oberfläche
Art.Nr.
RB W 610 FT
100 mm
Stahl
zink
tauchfeuerverzinkt
6037120
RB W 615 FT
150 mm
Stahl
zink
tauchfeuerverzinkt
6037122
RB W 620 FT
200 mm
Stahl
zink
tauchfeuerverzinkt
6037124
RB W 630 FT
300 mm
Stahl
zink
tauchfeuerverzinkt
6037126
RB W 640 FT
400 mm
Stahl
zink
tauchfeuerverzinkt
6037128
RB W 650 FT
500 mm
Stahl
zink
tauchfeuerverzinkt
6037130
RB W 660 FT
600 mm
Stahl
zink
tauchfeuerverzinkt
6037132
Breite
RB W 610 FT
Art.Nr.
6037120
Breite
100 mm
Werkstoff
Stahl
Farbe
zink
Oberfläche
tauchfeuerverzinkt
RB W 615 FT
Art.Nr.
6037122
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
150 mm
RB W 620 FT
Art.Nr.
6037124
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
Breite
200 mm
RB W 630 FT
Art.Nr.
6037126
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Breite
300 mm
Werkstoff
Stahl
RB W 640 FT
Art.Nr.
6037128
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
RB W 650 FT
Art.Nr.
6037130
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Breite
500 mm
RB W 660 FT
Art.Nr.
6037132
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
Breite
600 mm
