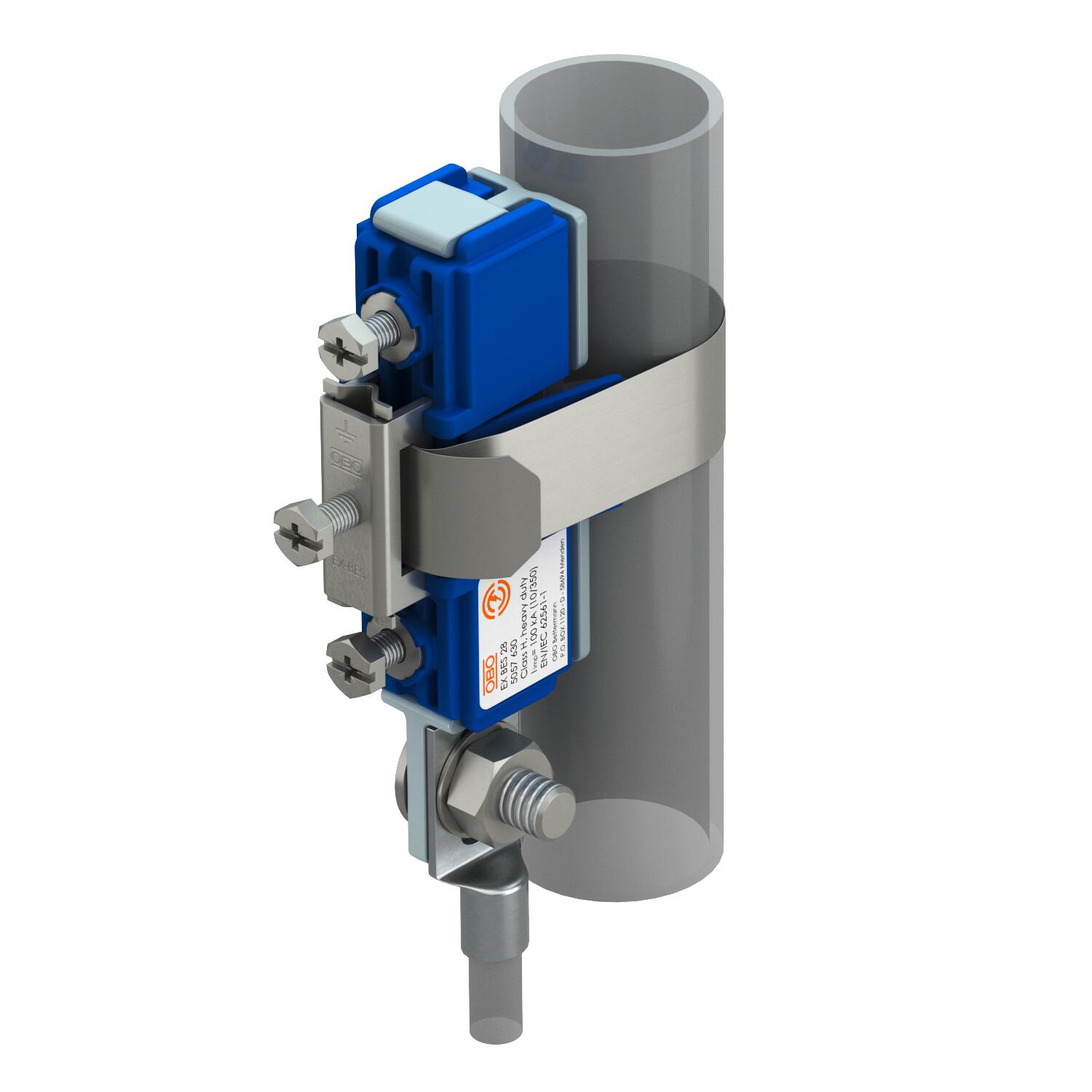

Banderdungsschelle für EX-Zone 1/21, 2/22
Banderdungsschelle für EX-Zone 1/21, 2/22
Art.Nr. 5057630 | EAN 4012196672813
Art.Nr. / Typ
Maß L
kl. VKE: 1 Stück
1Stück
Beschreibung
Zum zündfunkenfreien Schutz-/Funktionspotentialausgleich nach DIN VDE 0100-410/-540 sowie zündfunkenfreien Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) in Anlagen nach VDE 0165-1 (IEC/EN 60079-14).
• für Rohre von 6-500 mm Außendurchmesser
• Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2/21 und 22
• geprüft nach Explosionsgruppe IIC
• Blitzstromtragfähigkeitsklasse H (100 kA) nach VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente und halogenfreie Kunststoffhaube
• Schrauben gegen Selbstlockern gesichert nach VDE 0185-305-3 Beiblatt 2
• für Innen- und Außenanwendungen geeignet
• für Rohre von 6-500 mm Außendurchmesser
• Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2/21 und 22
• geprüft nach Explosionsgruppe IIC
• Blitzstromtragfähigkeitsklasse H (100 kA) nach VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente und halogenfreie Kunststoffhaube
• Schrauben gegen Selbstlockern gesichert nach VDE 0185-305-3 Beiblatt 2
• für Innen- und Außenanwendungen geeignet
Technische Daten
Technische Daten
| Anzahl der Leiter | 2 |
|---|---|
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 28mm |
| für Rohrdurchmesser max. | 28 mm |
| für Rohrdurchmesser min. | 6 mm |
| Querschnitt des anzuschließenden Kabels max. | 78 mm² |
| Querschnitt des anzuschließenden Kabels min. | 16 mm² |
Abmessungen
| Maß L | 215 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Maß L
Art.Nr.
EX BES 28
215 mm
5057630
EX BES 300
1170 mm
5057640
EX BES 500
1800 mm
5057645
Maß L
EX BES 28
Art.Nr.
5057630
Maß L
215 mm
EX BES 300
Art.Nr.
5057640
Maß L
1170 mm
EX BES 500
Art.Nr.
5057645
Maß L
1800 mm
