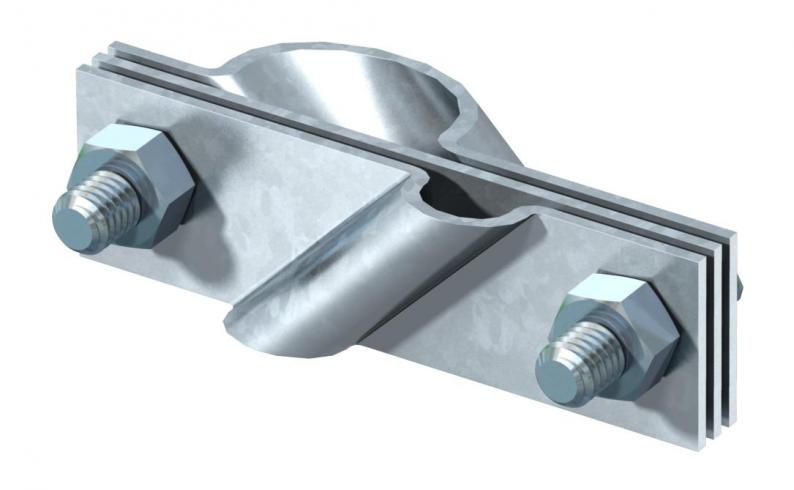

Anschlussschelle für Staberder, universell FT
Anschlussschelle für Staberder, universell FT
Art.Nr. 5001641 | EAN 4012195372912
Art.Nr. / Typ
für Tiefenerder
kl. VKE: 5 Stück
5Stück
Beschreibung

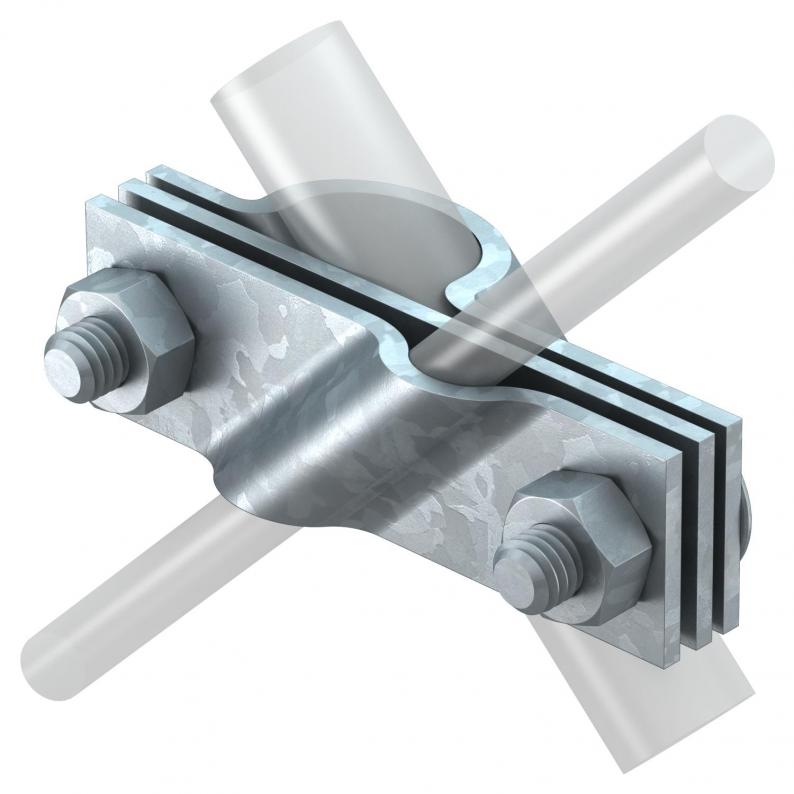

• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
Technische Daten
Technische Daten
| Bauform | Anschlussschelle |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,5094 kg CO₂e / 1 Stück |
| Dimension | 20mm |
| Erderanschluss Durchmesser | 20 mm |
| für Tiefenerder | 20 mm |
| Geeignet für Flachleiterbreite max. | 10 mm |
| Geeignet für Flachleiterbreite min. | 8 mm |
| Geeignet für Rundleiterdurchmesser max | 10 mm |
| Geeignet für Rundleiterdurchmesser min. | 8 mm |
| Klemmbereich max. | 10 mm |
| Klemmbereich min. | 8 mm |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 7,9 kA |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 8-10/FL40 mm |
| Werkstoff | Stahl |
| Zwischenplatte | ja |
Abmessungen
| Maß A | 101 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
für Tiefenerder
Art.Nr.
2760 20 FT
20 mm
5001641
2760 25 FT
25 mm
5001668
für Tiefenerder
2760 20 FT
Art.Nr.
5001641
für Tiefenerder
20 mm
2760 25 FT
Art.Nr.
5001668
für Tiefenerder
25 mm
