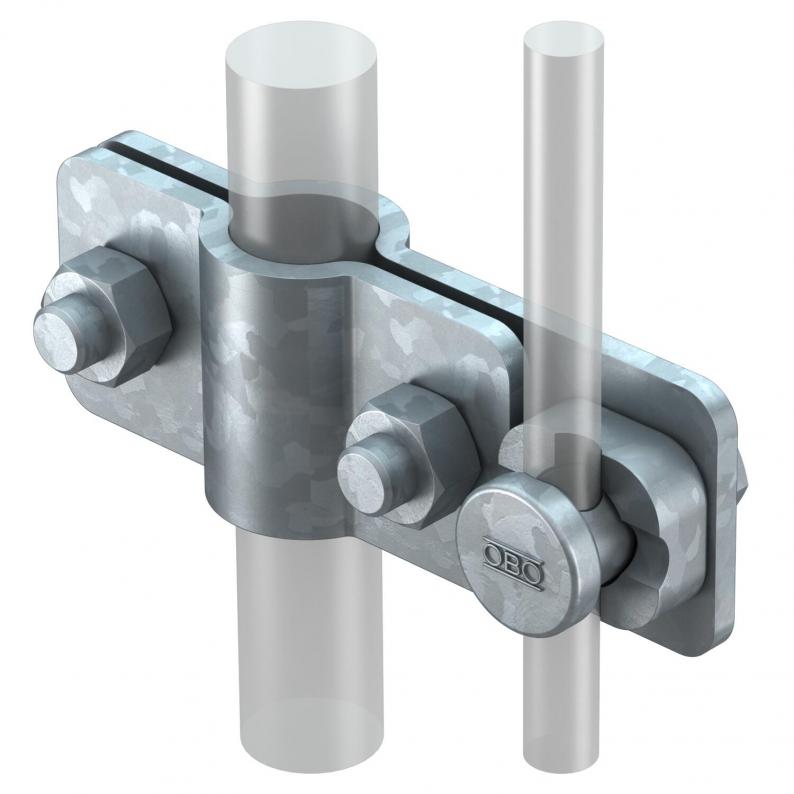

Anschlussschelle für Staberder auf Rundleiter Rd 8-10
Anschlussschelle für Staberder auf Rundleiter Rd 8-10
Art.Nr. 5001226 | EAN 4012195372431
Art.Nr. / Typ
für Tiefenerder
kl. VKE: 5 Stück
5Stück
Beschreibung
• System ST, BP, OMEX und LightEarth
• auf Rundleiter Rd 8-10
• inkl. Verbinder Typ 5001 DIN
• auf Rundleiter Rd 8-10
• inkl. Verbinder Typ 5001 DIN
Technische Daten
Technische Daten
| Bauform | Anschlussschelle |
|---|---|
| Dimension | 25mm |
| Erderanschluss Durchmesser | 25 mm |
| für Tiefenerder | 25 mm |
| Geeignet für Flachleiterbreite max. | 10 mm |
| Geeignet für Flachleiterbreite min. | 8 mm |
| Geeignet für Rundleiterdurchmesser max | 10 mm |
| Geeignet für Rundleiterdurchmesser min. | 8 mm |
| Klemmbereich max. | 10 mm |
| Klemmbereich min. | 8 mm |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 8-10 mm |
| Werkstoff | Stahl |
| Zwischenplatte | nein |

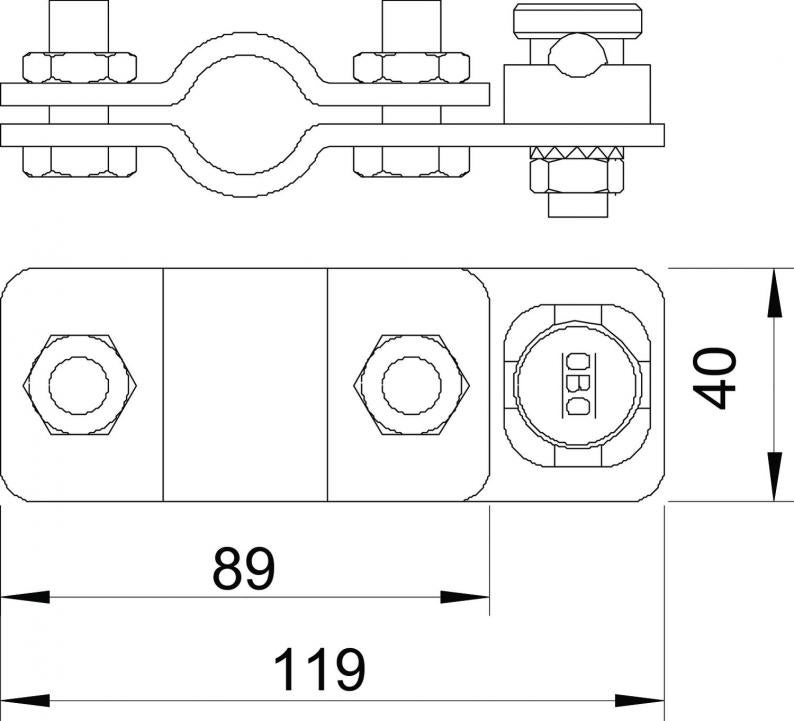

Abmessungen
| Maß A | 89 mm |
|---|---|
| Maß B | 119 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (1)
Ausführungen
Typ
für Tiefenerder
Art.Nr.
2710 20 FT
20 mm
5001218
2710 25 FT
25 mm
5001226
für Tiefenerder
2710 20 FT
Art.Nr.
5001218
für Tiefenerder
20 mm
2710 25 FT
Art.Nr.
5001226
für Tiefenerder
25 mm
