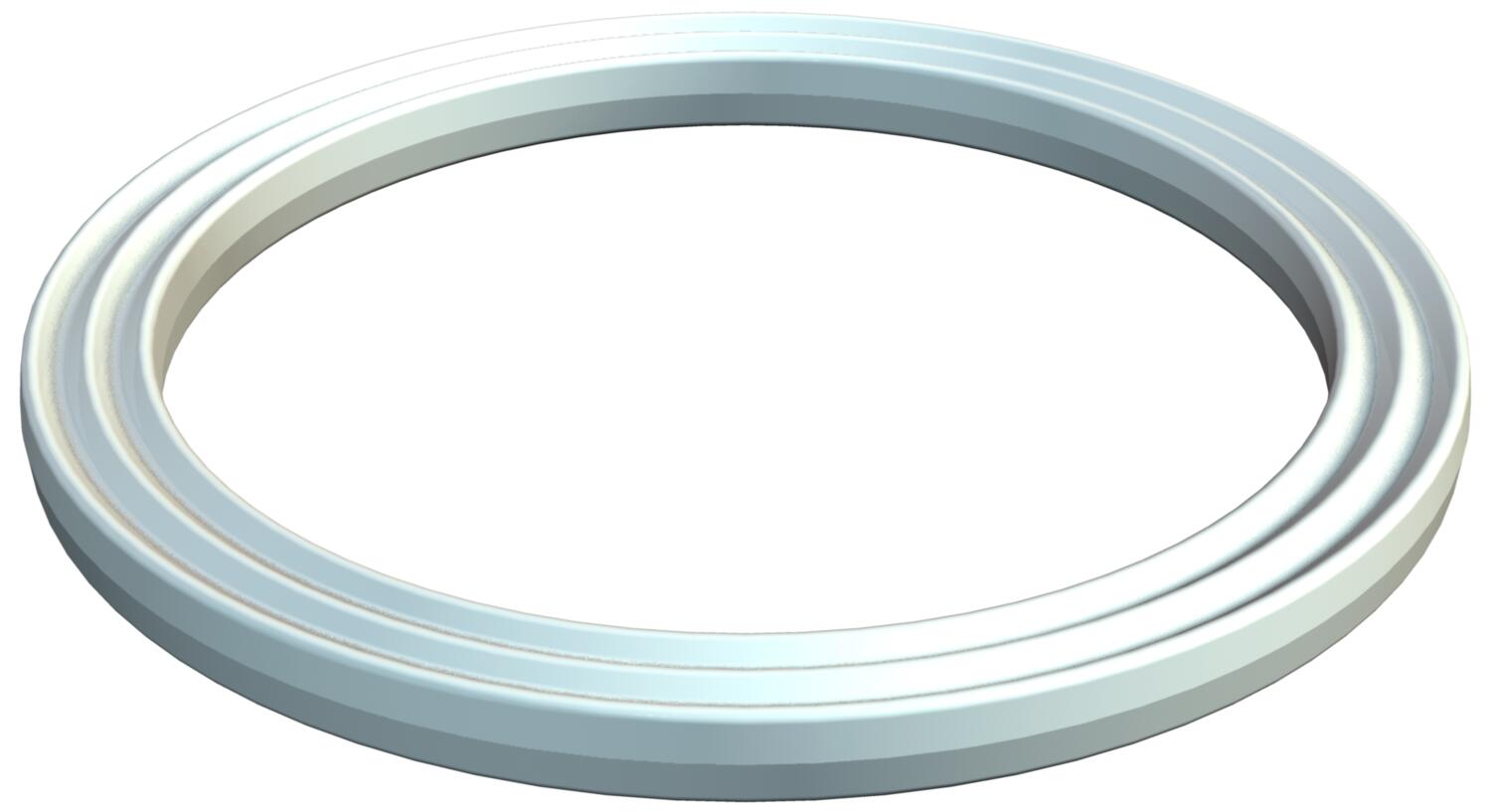

Anschlussgewinde-Dichtring, PG
Art.Nr. 2030136 | EAN 4012195168379
Art.Nr. / Typ
Maß D2
Maß t
Maß D1
kl. VKE: 100 Stück
100Stück
Beschreibung
Anschlussgewinde-Dichtring ähnlich Teil 9 nach DIN 46320, Maße jedoch material- und funktionsbedingt zum Teil abweichend, geeignet für alle Kabelverschraubungen aus Kunststoff mit PG-Anschlussgewinde nach DIN 40430. Die Innendurchmesser der Dichtringe sind so ausgelegt, dass diese unverlierbar vormontiert werden können.
Technische Daten
Technische Daten
| Außendurchmesser | 25 mm |
|---|---|
| Ausführung | Flachdichtring |
| Dimension | PG13,5 |
| Geeignet für Gewindemaß PG | 13,5 |
| Halogenfrei | ja |
| Innendurchmesser | 19,8 mm |
| Stärke | 1,8 mm |
| Werkstoff | Polyethylen |
Abmessungen
| Maß D1 | 25 mm |
|---|---|
| Maß D2 | 19,8 mm |
| Maß t | 1,8 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (1)
Ausführungen
Typ
Maß D2
Maß t
Maß D1
Art.Nr.
107 F PG13.5 PE
19,8 mm
1,8 mm
25 mm
2030136
107 F PG16 PE
21,8 mm
1,8 mm
27 mm
2030160
107 F PG21 PE
27,5 mm
2,2 mm
34 mm
2030217
Maß D2
Maß t
Maß D1
107 F PG13.5 PE
Art.Nr.
2030136
Maß D2
19,8 mm
Maß t
1,8 mm
Maß D1
25 mm
107 F PG16 PE
Art.Nr.
2030160
Maß D2
21,8 mm
Maß t
1,8 mm
Maß D1
27 mm
107 F PG21 PE
Art.Nr.
2030217
Maß t
2,2 mm
Maß D1
34 mm
Maß D2
27,5 mm
