Adapter Erweiterung M - PG
Art.Nr. 2088301 | EAN 4012195372325
Art.Nr. / Typ
Schlüsselweite
Gewindemaß metrisch Außen
Gewindemaß PG Innen
kl. VKE: 20 Stück
20Stück
Beschreibung

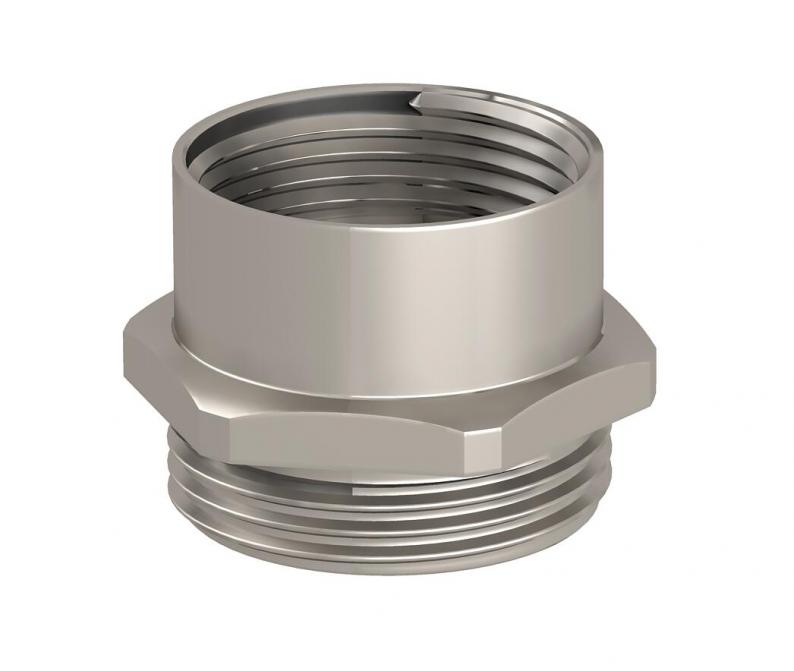

Adapter von einer metrischen Gewindebohrung auf eine Pg-Gewindebohrung.
Technische Daten
Technische Daten
| Dimension | M12-PG7 |
|---|---|
| explosionsgeschützt | nein |
| Gewindeart Außengewinde | metrisch |
| Gewindeart Innengwinde | PG |
| Gewindemaß metrisch Außen | 12 |
| Gewindemaß PG Innen | 7 |
| Oberfläche | vernickelt |
| Schlüsselweite | 14 |
| Vernickelt | ja |
| Werkstoff | Messing |
Abmessungen
| Maß D | 8 mm |
|---|---|
| Maß E | 15,5 mm |
| Maß L | 16 mm |
| Maß L1 | 6 mm |
| Maß L3 | 9 mm |
| Maß L4 | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Schlüsselweite
Gewindemaß metrisch Außen
Gewindemaß PG Innen
Art.Nr.
165 ADA M12-PG7
14
12
7
2088301
165 ADA M16-PG11
22
16
11
2088302
165 ADA M20-PG13
22
20
13,5
2088303
165 ADA M25-PG16
27
25
16
2088304
165 ADA M40-PG29
43
40
29
2088306
165 ADA M50-PG42
57
50
42
2088307
165 ADA M16-PG9
17
16
9
2088312
165 ADA M20-PG11
22
20
11
2088316
165 ADA M20-PG16
20
16
2088318
165 ADA M25-PG21
30
25
21
2088324
165 ADA M32-PG29
40
32
29
2088330
165 ADA M63-PG48
65
63
48
2088348
Schlüsselweite
Gewindemaß metrisch Außen
Gewindemaß PG Innen
165 ADA M12-PG7
Art.Nr.
2088301
Schlüsselweite
14
Gewindemaß metrisch Außen
12
Gewindemaß PG Innen
7
165 ADA M16-PG11
Art.Nr.
2088302
Schlüsselweite
22
Gewindemaß metrisch Außen
16
Gewindemaß PG Innen
11
165 ADA M20-PG13
Art.Nr.
2088303
Schlüsselweite
22
Gewindemaß PG Innen
13,5
Gewindemaß metrisch Außen
20
165 ADA M25-PG16
Art.Nr.
2088304
Gewindemaß metrisch Außen
25
Gewindemaß PG Innen
16
Schlüsselweite
27
165 ADA M40-PG29
Art.Nr.
2088306
Schlüsselweite
43
Gewindemaß PG Innen
29
Gewindemaß metrisch Außen
40
165 ADA M50-PG42
Art.Nr.
2088307
Gewindemaß metrisch Außen
50
Gewindemaß PG Innen
42
Schlüsselweite
57
165 ADA M16-PG9
Art.Nr.
2088312
Gewindemaß metrisch Außen
16
Gewindemaß PG Innen
9
Schlüsselweite
17
165 ADA M20-PG11
Art.Nr.
2088316
Schlüsselweite
22
Gewindemaß PG Innen
11
Gewindemaß metrisch Außen
20
165 ADA M20-PG16
Art.Nr.
2088318
Gewindemaß metrisch Außen
20
Gewindemaß PG Innen
16
165 ADA M25-PG21
Art.Nr.
2088324
Gewindemaß PG Innen
21
Schlüsselweite
30
Gewindemaß metrisch Außen
25
165 ADA M32-PG29
Art.Nr.
2088330
Gewindemaß PG Innen
29
Gewindemaß metrisch Außen
32
Schlüsselweite
40
165 ADA M63-PG48
Art.Nr.
2088348
Schlüsselweite
65
Gewindemaß PG Innen
48
Gewindemaß metrisch Außen
63
