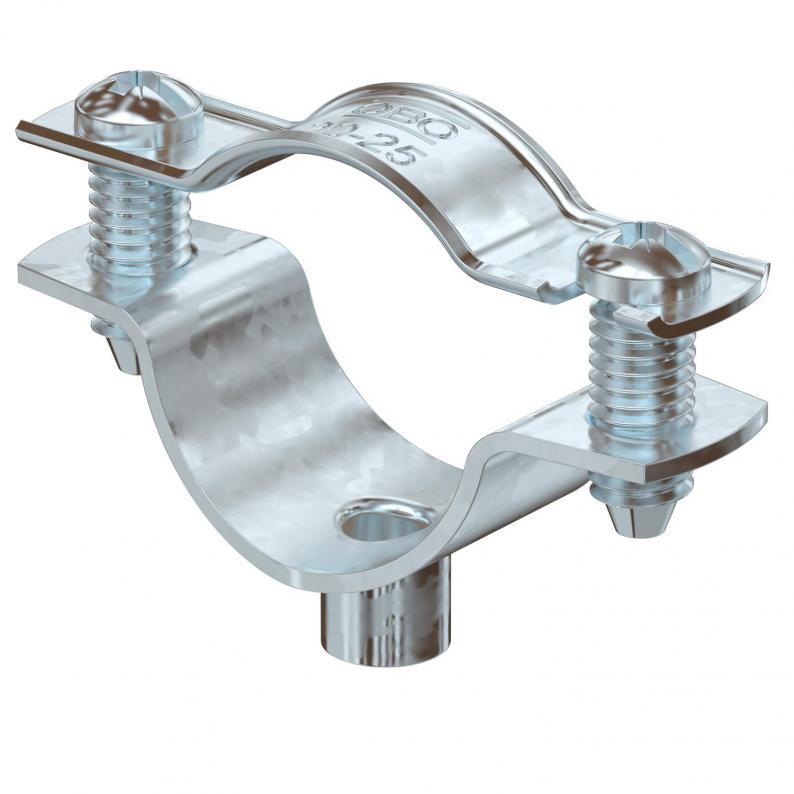

Abstandschelle 732 FT
Abstandschelle 732 FT
Art.Nr. 1362354 | EAN 4012196599332
Art.Nr. / Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde. Oberflächen G und FT ab Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0445 kg CO₂e / 1 Stück |
| Dimension | 5-6mm |
| für Durchmesser | 5 - 6 |
| Geeignet im Brandschutzbereich | ja |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | tauchfeuerverzinkt |
| Spannbereich D max. | 6 mm |
| Spannbereich D min. | 5 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |
Abmessungen
| Maß A | 35 mm |
|---|---|
| Maß B | 23 mm |
| Maß b | 18 mm |
| Maß D | 6 mm |
| Maß D max. | 6 mm |
| Maß D min. | 5 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1 |
| Maß t2 | 1,25 |
| Maß x | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Werkstoff
Materialstärke
Spannbereich D max.
Oberfläche
Spannbereich D min.
Art.Nr.
ASG 732 6 FT
Stahl
1,25 mm
6 mm
tauchfeuerverzinkt
5 mm
1362354
ASG 732 7 FT
Stahl
1,25 mm
7 mm
tauchfeuerverzinkt
6 mm
1362356
ASG 732 8 FT
Stahl
1,25 mm
8 mm
tauchfeuerverzinkt
7 mm
1362358
ASG 732 10 FT
Stahl
1,25 mm
10 mm
tauchfeuerverzinkt
8 mm
1362360
ASG 732 12 FT
Stahl
1,25 mm
12 mm
tauchfeuerverzinkt
10 mm
1362362
ASG 732 14 FT
Stahl
1,25 mm
14 mm
tauchfeuerverzinkt
12 mm
1362364
ASG 732 17 FT
Stahl
1,25 mm
17 mm
tauchfeuerverzinkt
14 mm
1362367
ASG 732 20 FT
Stahl
1,25 mm
20 mm
tauchfeuerverzinkt
17 mm
1362369
ASG 732 25 FT
Stahl
1,25 mm
25 mm
tauchfeuerverzinkt
20 mm
1362372
ASG 732 30 FT
Stahl
1,5 mm
30 mm
tauchfeuerverzinkt
25 mm
1362374
ASG 732 36 FT
Stahl
1,5 mm
36 mm
tauchfeuerverzinkt
30 mm
1362378
ASG 732 44 FT
Stahl
1,5 mm
44 mm
tauchfeuerverzinkt
36 mm
1362382
ASG 732 53 FT
Stahl
1,5 mm
53 mm
tauchfeuerverzinkt
44 mm
1362386
ASG 732 63 FT
Stahl
1,5 mm
63 mm
tauchfeuerverzinkt
53 mm
1362389
Materialstärke
Spannbereich D max.
Spannbereich D min.
ASG 732 6 FT
Art.Nr.
1362354
Werkstoff
Stahl
Materialstärke
1,25 mm
Spannbereich D max.
6 mm
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
5 mm
ASG 732 7 FT
Art.Nr.
1362356
Spannbereich D max.
7 mm
Werkstoff
Stahl
Spannbereich D min.
6 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,25 mm
ASG 732 8 FT
Art.Nr.
1362358
Spannbereich D min.
7 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Spannbereich D max.
8 mm
Materialstärke
1,25 mm
ASG 732 10 FT
Art.Nr.
1362360
Oberfläche
tauchfeuerverzinkt
Spannbereich D max.
10 mm
Spannbereich D min.
8 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
ASG 732 12 FT
Art.Nr.
1362362
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D min.
10 mm
Spannbereich D max.
12 mm
Oberfläche
tauchfeuerverzinkt
ASG 732 14 FT
Art.Nr.
1362364
Spannbereich D min.
12 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D max.
14 mm
Materialstärke
1,25 mm
ASG 732 17 FT
Art.Nr.
1362367
Spannbereich D min.
14 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,25 mm
Spannbereich D max.
17 mm
Werkstoff
Stahl
ASG 732 20 FT
Art.Nr.
1362369
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D min.
17 mm
Spannbereich D max.
20 mm
ASG 732 25 FT
Art.Nr.
1362372
Werkstoff
Stahl
Spannbereich D min.
20 mm
Spannbereich D max.
25 mm
Materialstärke
1,25 mm
Oberfläche
tauchfeuerverzinkt
ASG 732 30 FT
Art.Nr.
1362374
Spannbereich D min.
25 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Spannbereich D max.
30 mm
ASG 732 36 FT
Art.Nr.
1362378
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
30 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
Spannbereich D max.
36 mm
ASG 732 44 FT
Art.Nr.
1362382
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D max.
44 mm
Spannbereich D min.
36 mm
ASG 732 53 FT
Art.Nr.
1362386
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Spannbereich D max.
53 mm
Werkstoff
Stahl
Spannbereich D min.
44 mm
ASG 732 63 FT
Art.Nr.
1362389
Spannbereich D max.
63 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Spannbereich D min.
53 mm
